  • Seite 1 Bedienungsanleitung Operating instructions Mode d’emploi Istruzioni d’uso Manual de instrucciones Manual de instruções Gebruiksaanwijzing Οδηγιες χρησεως 取扱説明書 PMC 46 Kulllanma Talimatı...
  • Seite 5 max. 3mm max. 3mm...
  • Seite 6 P os . 1 2,5m P os . 2 90˚ 2,5m...

  • Seite 7: Inhaltsverzeichnis

    Lesen Sie die Bedienungsanleitung vor Inbe- gen finden Sie am Anfang der Bedienungsanleitung. triebnahme unbedingt durch. Im Text dieser Bedienungsanleitung bezeichnet »das Ge- rät« immer den Kombilaser PMC 46. Bewahren Sie diese Bedienungsanleitung im- mer beim Gerät auf. Gerätebauteile, Bedienungs- und Anzeigeelemente 1 Geben Sie das Gerät nur mit Bedienungsanlei-...

  • Seite 8: Beschreibung

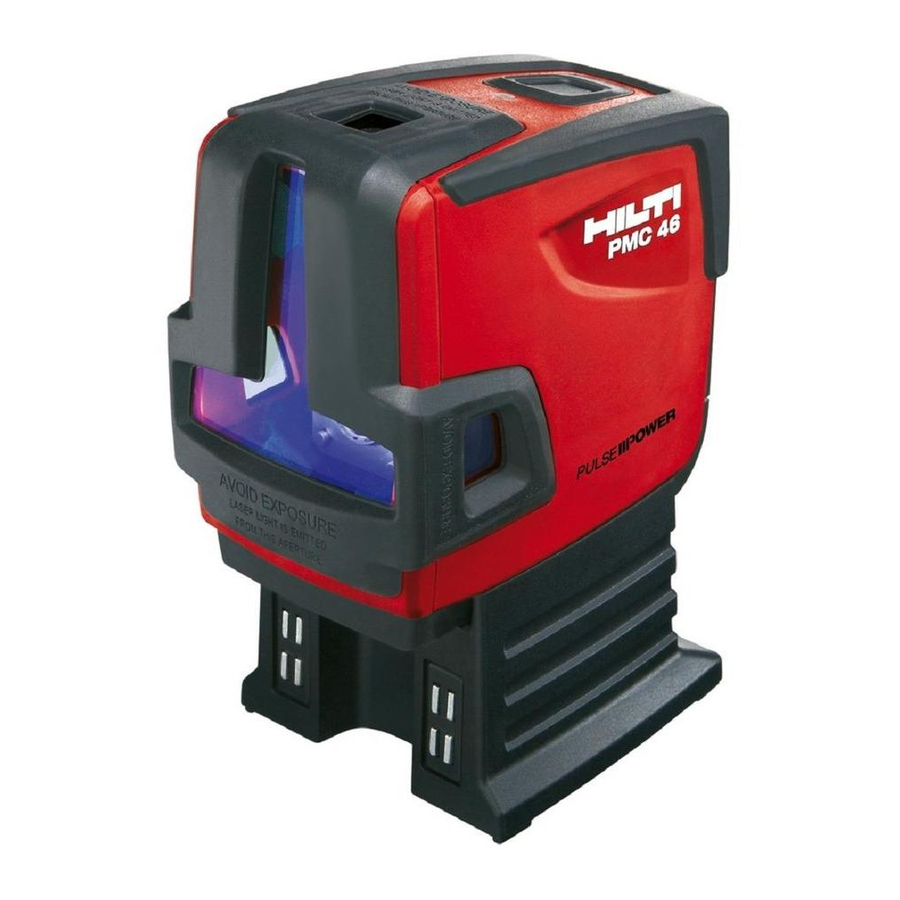

    2 Beschreibung 2.1 Bestimmungsgemässe Verwendung Der PMC 46 ist ein selbstnivellierender Kombilaser, mit welchem eine einzelne Person in der Lage ist, schnell und genau zu loten, einen Winkel von 90° zu übertragen, horizontal zu nivellieren und Ausrichtarbeiten durchzuführen. Das Gerät hat zwei Linien (horizontal und vertikal) und fünf Punkte (oben, unten, rechts, links und Linienkreuzungspunkt).

  • Seite 9: Lieferumfang Kombilaser Im Koffer

    Teleskop‑Klemmstange PUA 10 Schnellklemme PMA 25 Universaladapter PMA 78 Hilti‑Koffer PMC 46 Lasersichtbrille PUA 60 Dies ist keine Laserschutzbrille und schützt die Augen nicht vor Laser- strahlung. Die Brille darf wegen Ihrer Einschränkung der Farbsicht nicht im öffentlichen Strassenverkehr benutzt werden und nur beim Arbeiten mit dem PMC verwendet werden.

  • Seite 10: Technische Daten

    Wenn das Gerät aus grosser Kälte in eine wär- c) Benutzen Sie, um Verletzungsgefahren zu vermei- mere Umgebung gebracht wird oder umgekehrt, den, nur original Hilti Zubehör und Zusatzgeräte. sollten Sie das Gerät vor dem Gebrauch akklima- d) Manipulationen oder Veränderungen am Gerät tisieren lassen.

  • Seite 11: Elektromagnetische Verträglichkeit

    5.6 Flüssigkeiten Obwohl das Gerät die strengen Anforderungen der ein- Bei falscher Anwendung kann Flüssigkeit aus Batte- schlägigen Richtlinien erfüllt, kann Hilti die Möglichkeit rie/Akku austreten. Vermeiden Sie den Kontakt damit. nicht ausschliessen, dass das Gerät durch starke Strah- Bei zufälligem Kontakt mit Wasser abspülen. Kommt lung gestört wird, was zu einer Fehloperation führen kann.

  • Seite 12: Inbetriebnahme

    Öffnen Sie das Batteriefach. Nehmen Sie die Batterien aus der Verpackung und setzen diese direkt ins Gerät ein. HINWEIS Die Geräte darf nur mit den von Hilti empfohlenen Batterien betrieben werden. Kontrollieren Sie, ob die Pole gemäss den Hinweisen 6.1 Batterien einsetzen 2 auf der Unterseite vom Gerät richtig ausgerichtet...

  • Seite 13: Berechnung Der Genauigkeit

    Drehen Sie das Gerät um 90°, von oben genau im 7.3.1.1 Berechnung der Genauigkeit Uhrzeigersinn. Der untere Lotstrahl muss auf dem (d1 + d2) [mm] Zentrum des Referenzkreuzes bleiben und das Zen- trum des linken abgewinkelten Strahls muss genau RH [m] durch die vertikale Linie der Zieltafel a laufen.

  • Seite 14: Pflege Und Instandhaltung

    Temperaturgrenzwerte bei der Lagerung Ihrer Aus- Wir empfehlen die regelmässige Überprüfung der Ge- rüstung beachten, speziell im Winter / Sommer, räte durch den Hilti Kalibrierservice zu nutzen, um die wenn Sie Ihre Ausrüstung im Fahrzeug-Innenraum Zuverlässigkeit gemäss Normen und rechtlichen Anfor- aufbewahren (‑25 °C bis +63 °C (-13 bis 145°F)).

  • Seite 15: Fehlersuche

    Dabei können Sie sich und Dritte schwer verletzen sowie die Umwelt verschmutzen. Hilti-Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altgerät zur Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.

  • Seite 16: Herstellergewährleistung Geräte

    11 Herstellergewährleistung Geräte Bitte wenden Sie sich bei Fragen zu den Garantiebedin- gungen an Ihren lokalen HILTI Partner. 12 EG-Konformitätserklärung (Original) Technische Dokumentation bei: Bezeichnung: Kombilaser Hilti Entwicklungsgesellschaft mbH Typenbezeichnung: PMC 46 Zulassung Elektrowerkzeuge Konstruktionsjahr: 2009 Hiltistrasse 6 86916 Kaufering Wir erklären in alleiniger Verantwortung, dass dieses Pro-...

  • Seite 76: Fabrieksgarantie Op Apparatuur

    11 Fabrieksgarantie op apparatuur Neem bij vragen over de garantievoorwaarden contact op met uw lokale HILTI dealer. 12 EG-conformiteitsverklaring (origineel) Technische documentatie bij: Omschrijving: Combilaser Hilti Entwicklungsgesellschaft mbH Type: PMC 46 Zulassung Elektrowerkzeuge Bouwjaar: 2009 Hiltistrasse 6 86916 Kaufering Als de uitsluitend verantwoordelijken voor dit product...
  • Seite 96 この製品は以下の基準と標準規格に適合していること Deutschland を保証します：2016 年 4 月 19 日まで：2004/108/EG、 2016 年 4 月 20 日以降 ： 2014/30/EU、 2011/65/EU、 EN ISO 12100. Hilti Corporation 、 Feldkircherstrasse 100 、 FL‑9494 Schaan Paolo Luccini Edward Przybylowicz Head of BA Quality and Process Head of BU Measuring Systems Management Business Area Electric Tools &...
  • Seite 113 按照我们单方面的责任，我们声明本产品符合下列指令 Deutschland 和标准： 至 2016 年 4 月 19 日止：2004/108/EC，从 2016 年 4 月 20 日起：2014/30/EU， 2011/65/EU， EN ISO 12100。 Hilti Corporation， Feldkircherstrasse 100， FL‑9494 Schaan Paolo Luccini Edward Przybylowicz Head of BA Quality and Process Head of BU Measuring Systems Management Business Area Electric Tools &...
  • Seite 114 ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ PMC 46 ‫ﺭ‬ ‫ﺰ ﻴ‬ ‫ﻠ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﺝ‬ ‫ﺩ‬ ‫ﻭ‬ ‫ﺰ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺣ ﺎ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬...
  • Seite 115 ‫ﻴ ﻠ‬ ‫ﻟ ﺎ ﺑ‬ ‫ﺔ‬ ‫ﺣ ﺎ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ ‫ﻦ‬ ‫ﻋ‬ ‫ﺓ‬ ‫ﺭ ﺎ‬ ‫ﺒ ﻋ‬ PMC 46 ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﺱ‬ ‫ﺎ‬ ‫ﻴ ﻗ‬ ‫ﻁ‬ ‫ﺎ‬ ‫ﻘ ﻧ‬ ‫ﺲ‬ ‫ﻤ‬ ‫ﺧ‬...
  • Seite 116 ‫ﻴ ﺒ‬ ‫ﺜ ﺗ‬ ‫ﻚ‬ ‫ﺒ‬ ‫ﺸ‬ ‫ﻣ‬ PMA 78 ‫ﻡ‬ ‫ﺎ ﻋ‬ ‫ﺊ‬ ‫ﻳ ﺎ‬ ‫ﻬ ﻣ‬ PMC 46 ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ Hilti ‫ﺔ ﺒ‬ ‫ﻴ ﻘ‬ ‫ﺣ‬ ‫ﺭ‬ ‫ﺰ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬...
  • Seite 117 ‫ﺎ ﻬ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻣ ﺎ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻢ‬ ‫ﺗ‬ ‫. ﻪ‬ ‫ﺣ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺈ ﺑ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ‬ ‫ﻛ‬ ‫ﺮ‬ ‫ﻤ ﻟ‬ ‫ﺪ‬ ‫ﻬ‬ ‫ﻋ ﺍ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺄ ﺑ‬...
  • Seite 118 ‫ﺭ ﺰ‬ ‫ﻴ ﻠ‬ ‫ﻟ ﺍ‬ ‫ﺝ‬ ‫ﻭ‬ ‫ﺮ‬ ‫ﺧ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﺳ‬ ‫ﺪ‬ ‫ﻋ‬ ‫ﺔ‬ ‫ﻓ ﺎ‬ ‫ﻈ‬ ‫ﻧ‬ Hilti ‫ﻊ ﻴ‬ ‫ﻄ‬ ‫ﺘ‬ ‫ﺴ‬ ‫ﺗ ﻻ‬ ‫ﺎ ﻤ‬ ‫ﻛ‬ ‫ﺺ‬ ‫ﺤ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺽ‬ ‫ﺮ‬ ‫ﻐ ﻟ‬ ‫ﺕ‬...
  • Seite 119 ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻐ‬ ‫ﺸ‬ ‫ﺘ ﺑ‬ ‫ﺢ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ُ ﻳ‬ ‫ﻻ‬ ‫ﺔ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﺤ ﻠ‬ ‫ﻣ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﺎ ﻬ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﻟ ﺍ‬...
  • Seite 120 ‫ﻉ‬ ‫ﺎ ﻌ‬ ‫ﺸ‬ ‫ﻠ ﻟ‬ ‫ﻒ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻄ‬ ‫ﻘ‬ ‫ﻨ ﻟ‬ ‫ﺪ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﺤ ﺗ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﻋ‬ ‫ﻊ‬ ‫ﺿ‬ ‫ﺔ‬ ‫ﻗ‬ ‫ﺪ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺎ‬ ‫ﺴ‬ ‫ﺣ‬ ‫ﺐ‬ ‫ﻳ ﻮ‬ ‫ﺼ‬...
  • Seite 121 ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻕ‬ ‫ﺭ‬ ‫ﺎ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﻳ ﺯ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺡ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺇ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻧ‬ ‫ﺎ ﻴ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬...
  • Seite 122 ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺄ‬ ‫ﻄ‬ ‫ﺨ‬ ‫ﻟ ﺍ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﺡ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺈ ﺑ‬ ‫ﻢ‬...
  • Seite 123 ‫ﻦ‬ ‫ﻣ‬ ‫ﺍ‬ ‫ء ﺪ‬ ‫ﺑ‬ ، 2004/108/EC 2011/65/EU، EN ISO 12100 Hilti Corporation، Feldkircherstrasse 100، FL‑9494 Schaan Edward Przybylowicz Paolo Luccini Head of BU Measuring Systems Head of BA Quality and Process Management BU Measuring Systems Business Area Electric Tools &...
