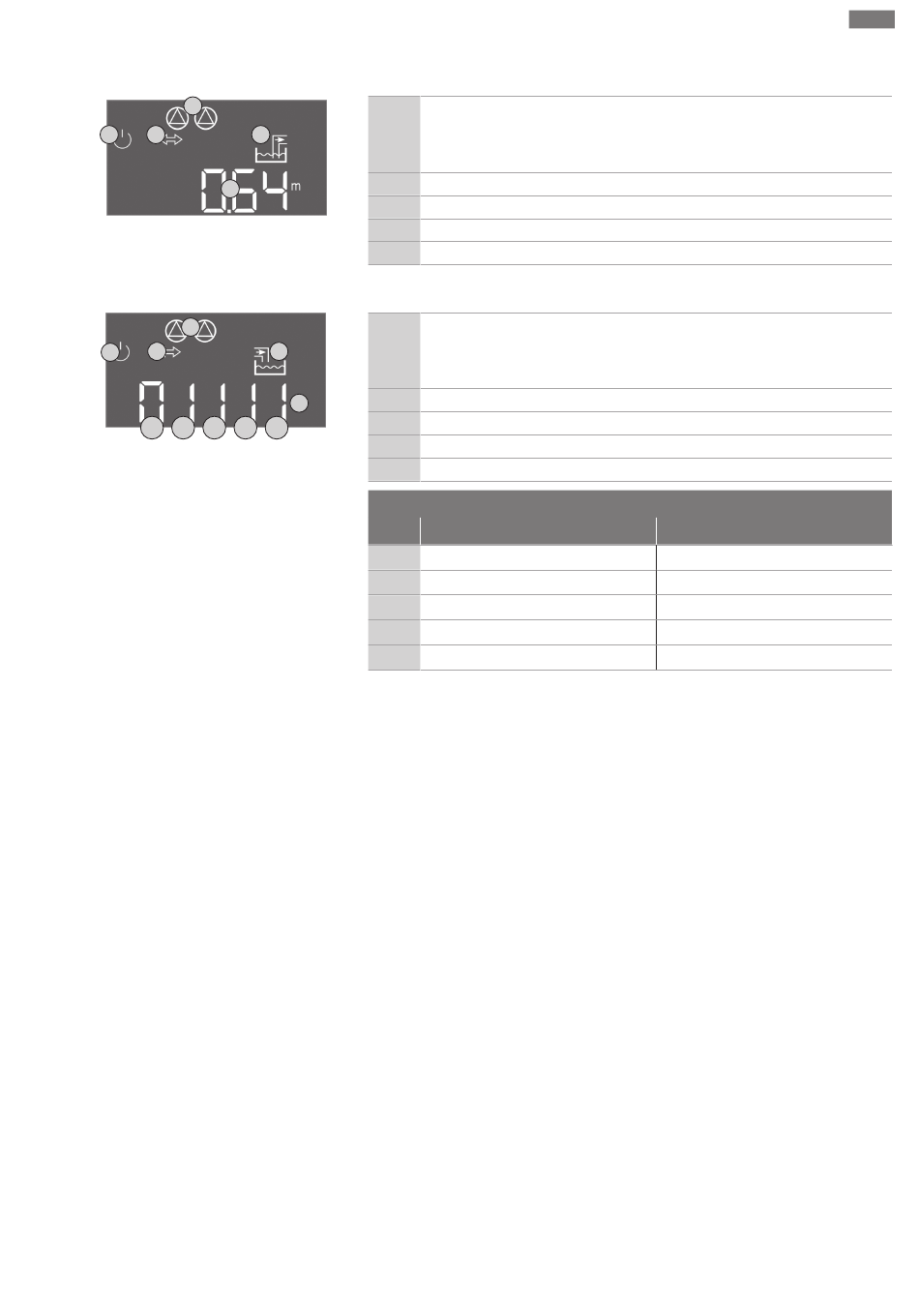

Fig. 29: Startbildschirm: Niveausensor/Tauch-
glocke
1
5
4
3a 3b 3c 3d
Fig. 30: Startbildschirm: Schwimmerschalter
8.5

Erstkonfiguration starten

Einbau- und Betriebsanleitung Wilo-Control EC-L
Inbetriebnahme
Display-Anzeige mit Niveausensor oder Tauchglocke
Aktueller Pumpenstatus:
- Anzahl angemeldeter Pumpen
2
1
- Pumpe aktiviert/deaktiviert
- Pumpen Ein/Aus
2 Eingestellte Betriebsart (z. B. Entleeren)
3 Aktueller Wasserstand in m
4 Standby: Schaltgerät ist betriebsbereit.
5 Feldbus aktiv
Display-Anzeige mit Schwimmerschalter
Aktueller Pumpenstatus:
- Anzahl angemeldeter Pumpen
2
1
- Pumpe aktiviert/deaktiviert
- Pumpen Ein/Aus
3 2 Eingestellte Betriebsart (z. B. Befüllen)
3 Schaltzustand der Schwimmerschalter
3e
4 Standby: Schaltgerät ist betriebsbereit.
5 Feldbus aktiv
Schaltzustand der Schwimmerschalter in Abhängigkeit der Betriebsart
Nr. Entleeren (drain)
Hochwasserniveau
3a
Pumpe 2 Ein
3b
Pumpe 1 Ein
3c
Pumpe 1 und 2 Aus
3d
Trockenlaufniveau
3e
Folgende Punkte während der Konfiguration beachten:
▪ Wenn für 6 Minuten keine Eingabe oder Bedienung erfolgt:
– Schaltet die Displaybeleuchtung ab.
– Zeigt das Display wieder den Hauptbildschirm.
– Wird die Parametereingabe gesperrt.
▪ Einige Einstellungen können nur geändert werden, wenn alle Pumpen aus sind.
▪ Nach einer Minute ohne Bedienung schaltet sich die Displaybeleuchtung ab.
▪ Das Menü passt sich automatisch anhand der Einstellungen an. Beispiel: Das Menü 1.12
ist nur sichtbar, wenn der Niveausensor aktiviert ist.
▪ Die Menüstruktur ist für alle EC-Schaltgeräte (z. B. EC-Lift, EC-Fire) gültig. Daher kann
es zu Lücken in der Menüstruktur kommen.
Standardmäßig werden die Werte nur angezeigt. Um Werte zu ändern, die Parameter-
eingabe im Menü 7.01 freigeben:
Befüllen (fill)
Hochwasserniveau
Pumpe 1 und 2 Aus
Pumpe 1 Ein
Pumpe 2 Ein
Min. Niveau (Wassermangel)
