FELLER ENGINEERING
5 Anschlussbelegung, Anzeige- und Bedienelemente

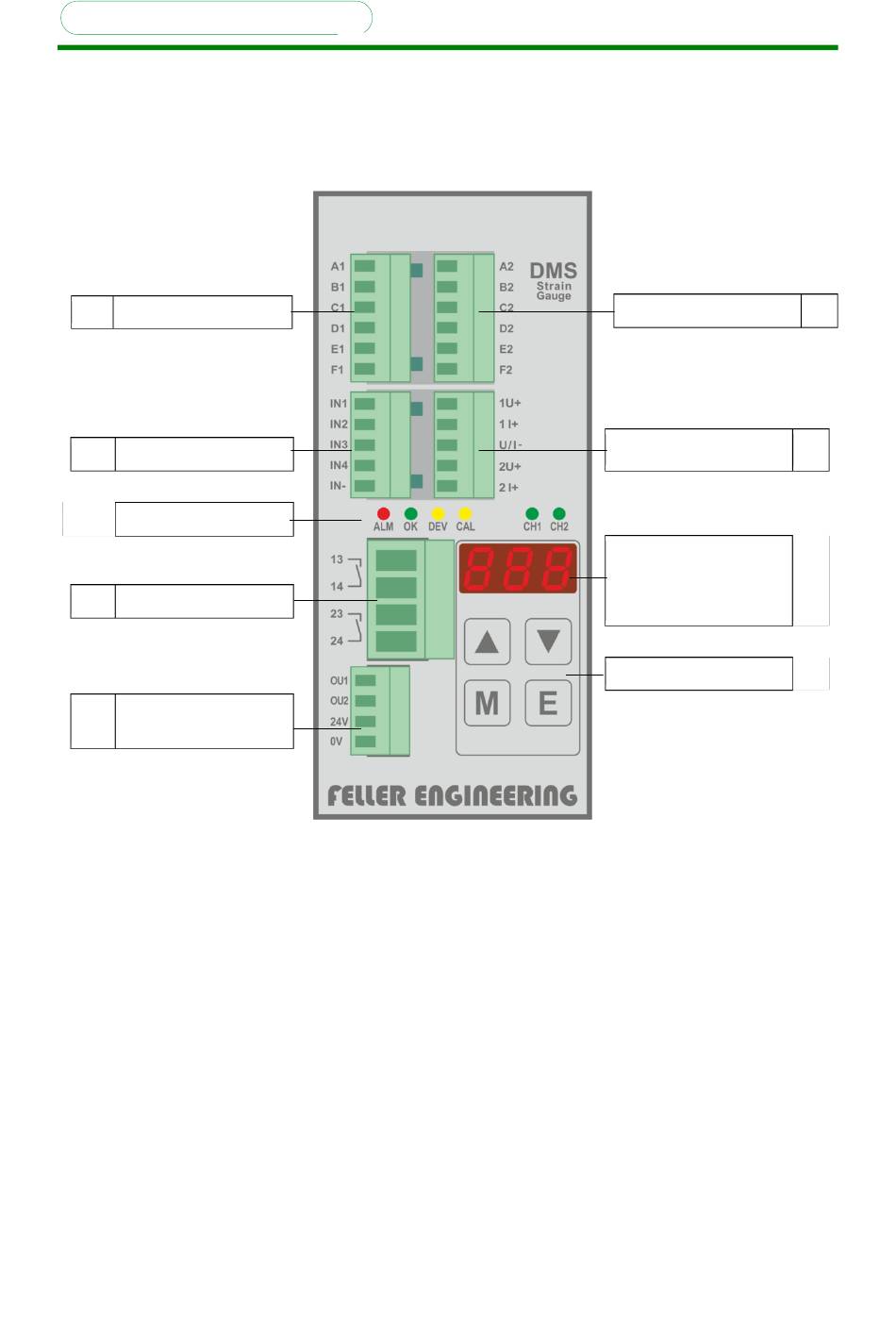

Das Modul verfügt über verschiedene Anschlüsse, 6 Status LEDs, eine 7-Segment Anzeige
und ein Feld mit 4 Bedientasten.
Diese sind gemäß der nachstehenden Abbildung auf der Frontseite des Gerätes angeordnet.
X1 DMS-Messbrücke 1
X3
Digitale Eingänge
6 Status LEDs
X5
Alarmkontakte
Digitale Ausgänge
X6
und Versorgung
Die Schraubklemmen sind für eine Verdrahtung mit Aderendhülsen vorgesehen.
5.1 Verwendung der Klemmleisten
Klemmleiste Verwendung
X1
DMS-Messbrücke 1
X2
DMS-Messbrücke 2
X3
Digitale Eingänge
X4
Analoge Ausgänge
X5
Alarmkontakte (potentialfrei)
X6
Digitale Ausgänge & Versorgung
Stand: 2020/03/12
GmbH
Auslegung
10 VDC
10 VDC
24 VDC
10 VDC / 20 mA
250 VAC / 2 A
24 VDC
AT266 Benutzerhandbuch
DMS-Messbrücke 2
Analoge Ausgänge
3 stellige, 7-Segment
Anzeige
Bedientasten
Aderquerschnitt
1,5 mm²
1,5 mm²
1,5 mm²
1,5 mm²
2,5 mm²
1,5 mm²
X2
X4
Seite 9
