FELLER ENGINEERING
GmbH
AT266
2-Kanal
DMS-Verstärkermodul
mit Digitalanzeige
Benutzerhandbuch
für Firmware V1.09
FELLER ENGINEERING
Tel.: +49(6074)8949-0
GmbH
Carl-Zeiss-Straße 14
Fax: +49(6074)8949-49
63322 Rödermark / Germany
Technical-Hotline: +49(6074)8949-31
Internet: www.fellereng.de
eMail: info@fellereng.de
Stand: 2020/03/12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FELLER ENGINEERING AT266
Inhaltszusammenfassung für FELLER ENGINEERING AT266
- Seite 1 FELLER ENGINEERING GmbH AT266 2-Kanal DMS-Verstärkermodul mit Digitalanzeige Benutzerhandbuch für Firmware V1.09 FELLER ENGINEERING Tel.: +49(6074)8949-0 GmbH Carl-Zeiss-Straße 14 Fax: +49(6074)8949-49 63322 Rödermark / Germany Technical-Hotline: +49(6074)8949-31 Internet: www.fellereng.de eMail: info@fellereng.de Stand: 2020/03/12...
-
Seite 2: Inhaltsverzeichnis
AT266 Benutzerhandbuch Inhaltsverzeichnis Kurzbeschreibung ....................4 Verwendete Symbole: Blockschaltbild Quickstart 1.3.1 Elektrisches Anschließen des Moduls 1.3.2 Anpassen des Moduls an den verwendeten Sensor 1.3.3 Kalibrieren des Moduls in drucklosem Zustand 1.3.4 Anpassen an spezifische Anforderungen Wichtige Hinweise ....................7 Allgemeine Sicherheitshinweise Elektrischer Anschluss Inbetriebnahme ...................... - Seite 3 FELLER ENGINEERING AT266 Benutzerhandbuch GmbH Inbetriebnahme und Einrichtung .................27 Kalibrierung der DMS-Messbrücken 8.1.1 Geeignete DMS-Messbrücken Kalibriervorgang 8.2.1 Start des Kalibriervorgangs über den digitalen Eingang 8.2.2 Start des Kalibriervorgangs über die Tastatur 8.2.3 Anzeige der Kalibrier-Ergebnisse Anhang ........................29 Definition „Namur NE43“...
-
Seite 4: Kurzbeschreibung
Strom und Spannung), zwei 24V Digitalausgänge sowie zwei potenzialfreie Relaiskontakte zur Verfügung. An den analogen Ausgängen des AT266 Moduls werden die Druckwerte beider Messwerte als Spannungs- und/oder Stromsignal ausgegeben. Es erfolgt u. A. eine Alarmierung, wenn einer der beiden Messwerte einen Grenzwert über- oder unterschreitet. Standardmäßig wird im Falle eines Sensordefekts (Leitungsbruch, Kurzschluss) ein Alarm ausgelöst. -
Seite 5: Blockschaltbild
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 1.2 Blockschaltbild Stand: 2020/03/12 Seite 5... -
Seite 6: Quickstart
AT266 Benutzerhandbuch 1.3 Quickstart Nach der Einhaltung der im Folgenden aufgezeigten Schritte ist eine schnelle und erfolgrei- che Inbetriebnahme des Moduls in kurzer Zeit möglich: 1.3.1 Elektrisches Anschließen des Moduls Beide Sensoren an Klemme X1 und X2 anschließen (Kapitel 5.2.2.1und 5.2.2.2) Stromausgang 4..20mA zur Erfassung der Messgröße beschalten (Kapitel 5.2.2.4) oder... -
Seite 7: Wichtige Hinweise
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 2 Wichtige Hinweise 2.1 Allgemeine Sicherheitshinweise Dieses Gerät ist für den Einsatz in industriellen Anwendungen entwickelt worden und für die Unterbringung im Schaltschrank vorgesehen. Die elektrischen Anschlüsse sind von einer Elektrofachkraft auszuführen! Inbetriebnahme und Bedienung bei laufendem Betrieb sind nur von autori- siertem Fachpersonal durchzuführen! -
Seite 8: Außerbetriebsetzung
AT266 Benutzerhandbuch 3.1 Außerbetriebsetzung Da die potentialfreien Meldekontakte in spannungslosem Zustand des Gerätes geöffnet sind und die 24VDC Ausgänge auf 0V liegen, wird beim Ausschalten der Zustand „Alarm“ an die Automatisierungsebene weitergeleitet. Vor einer Abschaltung des Gerätes muss daher sichergestellt werden, daß... -
Seite 9: Anschlussbelegung, Anzeige- Und Bedienelemente

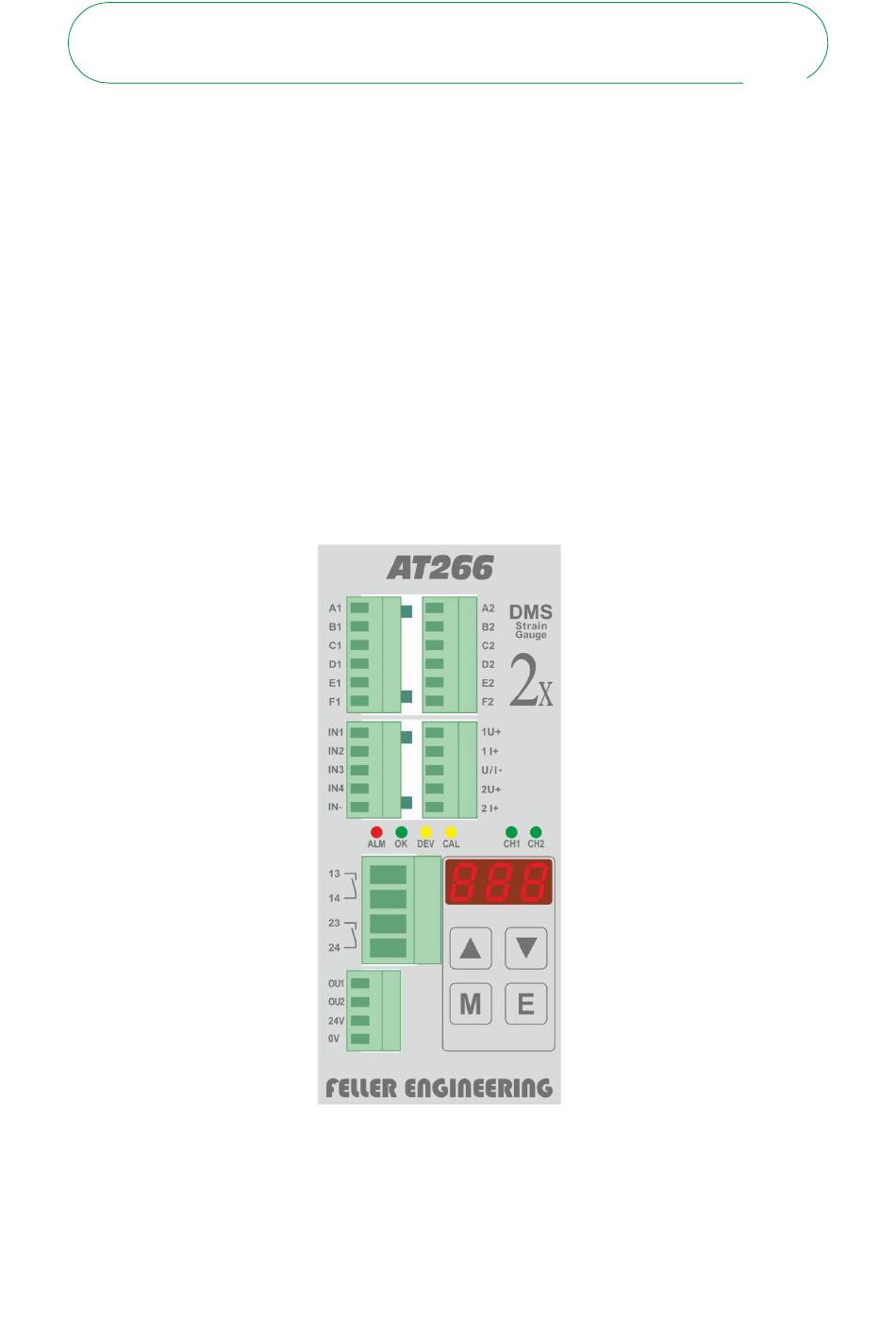

FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 5 Anschlussbelegung, Anzeige- und Bedienelemente Das Modul verfügt über verschiedene Anschlüsse, 6 Status LEDs, eine 7-Segment Anzeige und ein Feld mit 4 Bedientasten. Diese sind gemäß der nachstehenden Abbildung auf der Frontseite des Gerätes angeordnet. -
Seite 10: Ausführung Der Anschlüsse
AT266 Benutzerhandbuch 5.2 Ausführung der Anschlüsse 5.2.1 Allgemeine Hinweise zur Steckercodierung Jeder der hier beschriebenen Anschlussklemmen X1..X6 ist als Stecker ausgeführt und so codiert, dass er nur für den einen Anschluss am Gerät verwendet werden kann. Baugleiche Geräte sind mit identischer Codierung ausgestattet, so dass ein Gerätewechsel ohne neue Verdrahtung vorgenommen werden kann, es müssen nur die bereits fertig ver-... -
Seite 11: X4: Analoge Ausgänge
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 5.2.2.4 X4: Analoge Ausgänge X4.1 U+ 1. Spannungsausgang 0..5 VDC oder 0..10 VDC X4.1 I+ 1. Stromausgang 0..20 mA oder 4..20 mA X4.U/I- Bezugspotential für alle analogen Ausgänge Eine externe Beschaltung dieser Klemme ist zwingend erforderlich. -
Seite 12: X6: Versorgung
AT266 Benutzerhandbuch 5.2.2.7 X6: Versorgung Versorgung 24 VDC (5W; 18VDC – 32 VDC) X6. 24V X6. 0V Versorgung Masse (intern nicht verbunden mit X3:IN- oder X4:U/I-) Eine Absicherung der 24 VDC Versorgung ist extern vorzusehen. 5.3 Status LEDs Leuchtet ROT, wenn ein Alarm aufgetreten ist (HI-Alarm, WD-Alarm, Sensor Fehler, interner Hardware Fehler) Leuchtet GRÜN, wenn sich das Gerät in ordnungsgemäßem Zustand... -
Seite 13: Bedientasten
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 5.5 Bedientasten Menüsteuerung: Einen Menüpunkt nach oben gehen Im Eingabemodus: Wert um 1 erhöhen Menüsteuerung: Einen Menüpunkt nach unten gehen Im Eingabemodus: Wert um 1 reduzieren Anzeigewert zwischen Kanal 1 und 2 wechseln MODE Im Eingabemodus: Eingabe vorzeitig beenden. -
Seite 14: Bedienung
AT266 Benutzerhandbuch 6 Bedienung 6.1 Einschalten des Moduls Nach dem Einschalten des Moduls durch Anlegen der Versorgungsspannung wird im Display zunächst für einige Sekunden der Modulname (zB. ) und dann dessen Versionsnum- mer (zB. ) angezeigt. ... -
Seite 15: Werteingabe
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 6.5.2 Werteingabe Mit den Pfeiltasten kann der gewünschte Parameterwert eingestellt werden. Solange die Taste gedrückt bleibt, ist nur der Einstellwert zu sehen. Wird die Taste losgelassen, blinkt der Parametername abwechselnd mit dem Wert. Mit der Taste E muss der eingegebene Wert innerhalb von 3 Sekunden bestätigt werden. -
Seite 16: Parameterliste
AT266 Benutzerhandbuch 6.9 Parameterliste Anzeige Bedeutung unterer Grenzwert für DMS1, relativ zum maximalen Anzeigewert oberer Grenzwert für DMS1, relativ zum maximalen Anzeigewert unterer Grenzwert für DMS2, relativ zum maximalen Anzeigewert oberer Grenzwert für DMS2, relativ zum maximalen Anzeigewert ... -
Seite 17: Parameterbeschreibungen Im Detail
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 6.10 Parameterbeschreibungen im Detail unterer Grenzwert DMS1, relativ zu Wenn der Messwert von DMS1 den hier eingestellten Wert unterschreitet, wird LO-Alarm ausgelöst. Default = 10 Alarm wird bei Unterschreiten von 10% von... - Seite 18 AT266 Benutzerhandbuch unterer Grenzwert von DMS2, relativ zu Wenn der Messwert von DMS2 den hier eingestellten Wert unterschreitet, wird LO-Alarm ausgelöst. = 10 Alarm wird bei Unterschreiten von 10% von Default Beispiel: = 350, ...
- Seite 19 FELLER ENGINEERING AT266 Benutzerhandbuch GmbH Bereich des Ausgangsstroms Über diesen Parameter kann der Wertebereich des analogen Ausgans- stroms an Klemme 1I+ und 2I+ eingestellt werden: Default 0 = Ausgang inaktiv Einheit 1 = Ausgang 0..20 mA 2 = Ausgang 4..20 mA 3 = Ausgang 0..24 mA (nach Namur NE43, Siehe auch Anhang)
- Seite 20 AT266 Benutzerhandbuch Alarmhysterese relativ zu Ein Alarm wird bei Überschreitung des HI-Wertes ausgelöst und kann erst dann quittiert werden, wenn der Messwert den HI-Wert wieder um den Default hier eingestellten Wert unterschreitet. Der Wert ist in 0.1% Schritten ein- Einheit stellbar.
- Seite 21 FELLER ENGINEERING AT266 Benutzerhandbuch GmbH Offset Sensor 1 nur lesen Hier kann nach der Kalibrierung von Sensor 1 dessen ermittelte Offset abge- nur lesen lesen werden. Default Einheit Verstärkung Sensor 1 nur lesen Hier kann nach der Kalibrierung von Sensor 1 dessen ermittelte Verstärkung nur lesen abgelesen werden.
-
Seite 22: Fehlermeldungen
AT266 Benutzerhandbuch Fehlermeldungen 7.1 Fehlermeldungen im Display Im Falle eines Fehlers oder einer Störung können folgende Fehlermeldungen angezeigt wer- den, die gleichzeitig auch ein Öffnen der Relaiskontakte 13-14 und 23-24, sowie ein Abschalten des digitalen Ausgangs OU2 bewirken. Fehlermeldungen Sensoren... - Seite 23 Druckwert ist tung feststellen. Evtl. fehlt eine niedriger als der er- Grundlast. laubte Lo2-Wert. Tritt die Meldung zu früh oder zu häufig auf, den Lo2-Wert anpassen. BEI MODUL AT266 NICHT VERWENDET Fehlermeldungen Hardware Anzei- Bedeutung(en) Ursache Abhilfe Versorgungsspannungsquelle außerhalb Hardwarefehler Modul zur Überprüfung...
- Seite 24 AT266 Benutzerhandbuch Signalfehler am Analogausgang 1 Verbindung des Ana- Externe Beschaltung der logausgangs zwischen Ausgänge Uout und Iout Modul und Maschi- prüfen: nensteuerung Bürde an Iout größer als unterbrochen. 500 Ohm ? Leitung an Iout zur Maschi- ne unterbrochen ?
-
Seite 25: Warnmeldungen
Im Falle einer Warnung können folgende Warnmeldungen angezeigt werden, die ein Ab- schalten des digitalen Ausgangs OU1 bewirken. Im Gegensatz zu Fehlermeldungen müssen Warnungen nicht quittiert werden. Warnmeldungen Anzeige Bedeutung(en) Ursache Abhilfe Wird in Modul AT266 nicht verwendet Stand: 2020/03/12 Seite 25... -
Seite 26: Verhalten Der Ausgänge Bei Fehlern
AT266 Benutzerhandbuch 7.3 Verhalten der Ausgänge bei Fehlern Ausgang Fehlerursache Verhalten Analog- Überlaufwert (11V oder DMS1 Sensorbruch, Kurzschluss, ausgang 1 24mA) bis Quittierung Fehlverdrahtung erfolgt Analog- Überlaufwert (11V oder DMS2 Sensorbruch, Kurzschluss, ausgang 2 24mA) bis Quittierung Fehlverdrahtung... -
Seite 27: Inbetriebnahme Und Einrichtung
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 8 Inbetriebnahme und Einrichtung 8.1 Kalibrierung der DMS-Messbrücken Das Gerät muss an die DMS-Messbrücken angepasst (kalibriert) werden, um dessen elektri- sche Eigenschaften zu berücksichtigen. Unabhängig davon kann nach einer Erwärmung oder Vorspannung auf einen Anfangs- bzw. -
Seite 28: Kalibriervorgang
AT266 Benutzerhandbuch Geeignete Druckaufnehmer müssen folgende technische Daten aufweisen: >= 350 Vollbrückenwiderstand Signalpegel bei Maximalwert: 0,1mV/V..10mV/V 8.2 Kalibriervorgang Um Temperatureinflüsse gering zu halten, sollte der Kalibriervorgang erst 10 min. nach Inbe- triebsetzung des Moduls und des DMS-Aufnehmers bei Vorliegen der üblichen Betriebstemperatur durchgeführt werden. -
Seite 29: Anzeige Der Kalibrier-Ergebnisse
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 4.) Der Kalibriervorgang läuft für beide Messbrücken gleichzeitig ab. In der Anzeige erscheint nun abwechselnd mit einer von 0 auf 5 hochlaufenden Zahl. 5.) Das Modul ist kalibriert. 8.2.3 Anzeige der Kalibrier-Ergebnisse Die ermittelten Kenngrößen für die Verstärkung und den Nullpunkt (Offset) lassen sich an- schließend über die Bedienung des Gerätes abfragen (Parameter ) -
Seite 30: Optional Erhältliches Zubehör
AT266 Benutzerhandbuch 9.2 Optional erhältliches Zubehör 9.2.1 Montagewinkel mit Schirmklemmen und PE-Anschluss Zur optimalen Installation der Kabelzuführung ist unter Bestellnummer 99-00162 ein Monta- gewinkel mit Schirmklemme und PE-Anschluss erhältlich. Dieser sorgt zum einen für eine sichere Zugentlastung der Leitungen, zum anderen für eine zuverlässige Erdung des Schutzschirms. -
Seite 31: Technische Daten
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 9.3 Technische Daten Gehäuse und Montage Abmessungen (BxHxT) 53 mm x 116 mm x 125 mm Gewicht 550 g Gehäusematerial Metall Schutzart IP 20 Befestigung Schnappbefestigung für Montageschiene TS35 Arbeitstemperatur 0..50°C / keine Betauung Bedienung... -
Seite 32: Service Adresse
(T1) pro Kanal Digital OUT 3,57 x 10 Analog OUT 5,77 x 10 Relais OUT 6,72 x 10 Auszug aus dem FMEDA-Kenndatenblatt zu AT266 (kann separat angefordert werden) Normen und Vorschriften CE Konformität: EN 61326-1, EN 61000 EMV Richtlinie: 2014/30/EU Niederspannungsrichtlinie:... -
Seite 33: Kundenseitig Eingestellte Parameter
FELLER ENGINEERING AT266 Benutzerhandbuch GmbH 9.5 Kundenseitig eingestellte Parameter Projekt _______________________________________________ Datum _______________________________________________ Name _______________________________________________ Anzeige Bedeutung Eingestellter Wert unterer Grenzwert von DMS1, relativ zum maximalen Anzei- gewert oberer Grenzwert von DMS1, relativ zum maximalen Anzei- gewert ... - Seite 34 AT266 Benutzerhandbuch Seite 34 Version 1.09...
