FELLER ENGINEERING
FELLER ENGINEERING
Carl-Zeiss-Straße 14
63322 Rödermark / Germany
Internet: www.fellereng.de

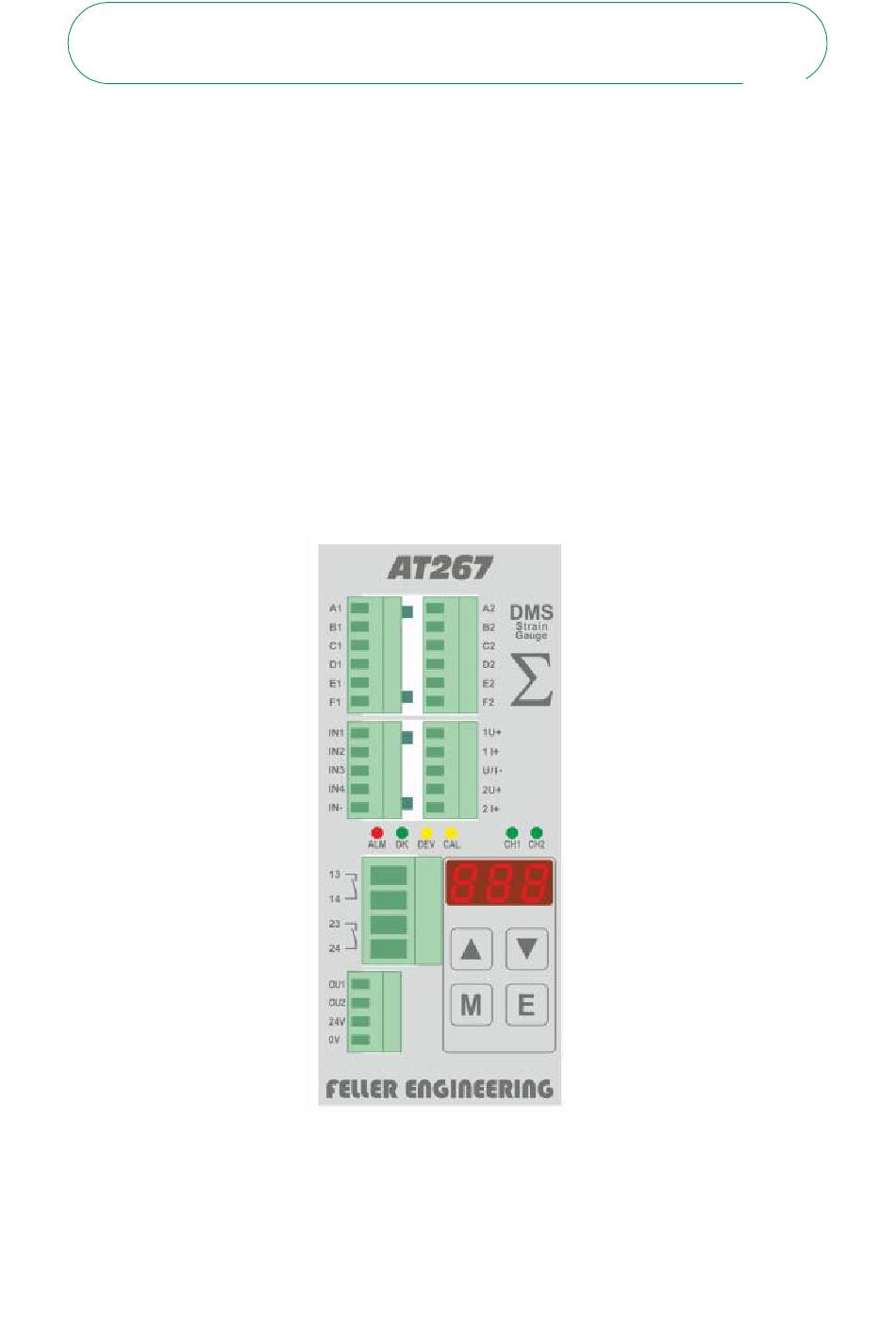

AT267
2-Kanal
DMS-Verstärkermodul
mit Digitalanzeige
Benutzerhandbuch
für Firmware V1.04
GmbH
GmbH
Tel.: +49(6074)8949-0
Fax: +49(6074)8949-49
Technical-Hotline: +49(6074)8949-31
eMail: info@fellereng.de
Stand: 2018/07/10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FELLER ENGINEERING AT267
Inhaltszusammenfassung für FELLER ENGINEERING AT267
- Seite 1 FELLER ENGINEERING GmbH AT267 2-Kanal DMS-Verstärkermodul mit Digitalanzeige Benutzerhandbuch für Firmware V1.04 Tel.: +49(6074)8949-0 FELLER ENGINEERING GmbH Carl-Zeiss-Straße 14 Fax: +49(6074)8949-49 63322 Rödermark / Germany Technical-Hotline: +49(6074)8949-31 Internet: www.fellereng.de eMail: info@fellereng.de Stand: 2018/07/10...
-
Seite 2: Inhaltsverzeichnis
AT267 Benutzerhandbuch Inhaltsverzeichnis Kurzbeschreibung ....................4 Verwendete Symbole: Blockschaltbild Quickstart 1.3.1 Elektrisches Anschließen des Moduls 1.3.2 Anpassen des Moduls an den verwendeten Sensor 1.3.3 Kalibrieren des Moduls 1.3.4 Anpassen an spezifische Anforderungen Wichtige Hinweise ....................7 Allgemeine Sicherheitshinweise Elektrischer Anschluss Inbetriebnahme ....................... - Seite 3 FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 8.1.1 Geeignete DMS-Messbrücken Kalibriervorgang 8.2.1 Start des Kalibriervorgangs über den digitalen Eingang 8.2.2 Start des Kalibriervorgangs über die Tastatur 8.2.3 Wichtiger Hinweis nach der Kalibrierung 8.2.4 Anzeige der Kalibrier-Ergebnisse Anhang ........................30 Definition „ Namur NE43“...
-
Seite 4: Kurzbeschreibung
Strom und Spannung), zwei 24V Digitalausgänge sowie zwei potenzialfreie Relaiskontakte zur Verfügung. Die Funktion des AT267 überwacht insbesondere die beiden Auflagekräfte, die an den La- gern einer Abzugswalze erfasst werden. Am analogen Ausgang wird die Summe der Messwerte der beiden Aufnehmer ausgegeben. Es erfolgt u.A. eine Alarmierung, wenn die Summe beider Messwerte einen Grenzwert überschreitet oder die Differenz beider Signale... -
Seite 5: Blockschaltbild
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 1.2 Blockschaltbild Stand: 2018/07/10 Seite 5... -
Seite 6: Quickstart
AT267 Benutzerhandbuch 1.3 Quickstart Nach der Einhaltung der im Folgenden aufgezeigten Schritte ist eine schnelle und erfolgrei- che Inbetriebnahme des Moduls in kurzer Zeit möglich: 1.3.1 Elektrisches Anschließen des Moduls Beide Sensoren an Klemme X1 und X2 anschließen (Kapitel 5.2.2.1und 5.2.2.2) Stromausgang 4..20mA zur Erfassung der Messgröße beschalten (Kapitel 5.2.2.4) oder... -
Seite 7: Wichtige Hinweise
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 2 Wichtige Hinweise 2.1 Allgemeine Sicherheitshinweise Dieses Gerät ist für den Einsatz in industriellen Anwendungen entwickelt worden und für die Unterbringung im Schaltschrank vorgesehen. Die elektrischen Anschlüsse sind von einer Elektrofachkraft auszuführen! Inbetriebnahme und Bedienung bei laufendem Betrieb sind nur von autori- siertem Fachpersonal durchzuführen! -
Seite 8: Inbetriebnahme
AT267 Benutzerhandbuch 3 Inbetriebnahme Vor dem erstmaligen Einschalten des Gerätes ist sicherzustellen, dass die folgenden Punkte beachtet worden sind: Die Versorgungsspannung des Gerätes, die Schaltspannungen der potenti- alfreien Kontakte sowie die Steuerspannung der digitalen Ein- und Ausgänge muss mit den Angaben auf dem Gerät, bzw. mit dieser Dokumen- tation übereinstimmen! -
Seite 9: Wartung Und Pflege
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 4 Wartung und Pflege Es stehen keine besonderen Wartungs- oder Pflegemaßnahmen an. Auswechselbare Ver- schleißteile oder mechanisch abzugleichende Teile sind nicht vorhanden. Für die Kalibrierung der DMS-Messbrücken ist kein Eingriff in die Module notwendig. 4.1 Ersatzteile Jedem Gerät liegt ein Satz passender Schraubklemmen bei. -
Seite 10: Anschlussbelegung, Anzeige- Und Bedienelemente
AT267 Benutzerhandbuch 5 Anschlussbelegung, Anzeige- und Bedienelem ente Das Modul verfügt über verschiedene Anschlüsse, 6 Status LEDs, eine 7-Segment Anzeige und ein Feld mit 4 Bedientasten. Diese sind gemäß der nachstehenden Abbildung auf der Frontseite des Gerätes angeordnet. DMS-Messbrücke 2 X1 DMS-Messbrücke 1... -
Seite 11: Ausführung Der Anschlüsse
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 5.2 Ausführung der Anschlüsse 5.2.1 Allgemeine Hinweise zur Steckercodierung Jeder der hier beschriebenen Anschlussklemmen X1..X6 ist als Stecker ausgeführt und so codiert, dass er nur für den einen Anschluss am Gerät verwendet werden kann. Baugleiche Geräte sind mit identischer Codierung ausgestattet, so dass ein Gerätewechsel ohne neue Verdrahtung vorgenommen werden kann, es müssen nur die bereits fertig ver-... -
Seite 12: X4: Analoge Ausgänge
AT267 Benutzerhandbuch 5.2.2.4 X4: Analoge Ausgänge X4.1 U+ 1. Spannungsausgang 0..5 VDC oder 0..10 VDC X4.1 I+ 1. Stromausgang 0..20 mA oder 4..20 mA X4.U/I- Bezugspotential für alle analogen Ausgänge Eine externe Beschaltung dieser Klemme ist zwingend erforderlich. X4.2 U+ 2. -
Seite 13: X6: Versorgung
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 5.2.2.7 X6: Versorgung X6. 24V Versorgung 24 VDC (5W; 18VDC – 32 VDC) X6. 0V Versorgung Masse (intern nicht verbunden mit X3:IN- oder X4:U/I-) Eine Absicherung der 24 VDC Versorgung ist extern vorzusehen. 5.3 Status LEDs... -
Seite 14: Bedientasten
AT267 Benutzerhandbuch 5.5 Bedientasten Menüsteuerung: Einen Menüpunkt nach oben gehen Im Eingabemodus: Wert um 1 erhöhen Menüsteuerung: Einen Menüpunkt nach unten gehen Im Eingabemodus: Wert um 1 reduzieren Anzeigewert zwischen Kanal 1 und 2 wechseln MODE Im Eingabemodus: Eingabe vorzeitig beenden. -
Seite 15: Bedienung
UEr. . 1. 0 2 6.2 Anzeige des Messwertes Standardmäßig wird beim AT267 in der dreistelligen 7-Segment Anzeige die Summe der beiden Messwerte angezeigt. Dies wird durch gleichzeitiges Leuchten der beiden grünen LED’ s CH1 und CH2 gekennzeichnet. Durch Betätigen der Taste M kann einer der beiden Messwerte separat angezeigt werden. -
Seite 16: Quittieren Von Fehlermeldungen
AT267 Benutzerhandbuch 6.6 Quittieren von Fehlermeldungen Im Falle von auftretenden Störungen oder Alarmen müssen diese vom Anwender quittiert werden. Dies kann lokal über Taste E erfolgen, oder alternativ durch Aktivieren von Digital- eingang IN3 > 100ms. Bis zur Quittierung bleibt das Fehlerbild anstehen: * Alarmkontakte OFFEN, * Analogausgang Überlaufwert,... -
Seite 17: Parameterliste
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 6.8 Parameterliste Anzeige Bedeutung unterer Grenzwert, relativ zum maximalen Anzeigewert oberer Grenzwert 1, relativ zum maximalen Anzeigewert oberer Grenzwert 2, relativ zum maximalen Anzeigewert maximaler Differenzwert Konfig. Analog Ausgang U+ Konfig. Analog Ausgang I+ Verzögerung Funktion des 2. -
Seite 18: Parameterbeschreibungen Im Detail
AT267 Benutzerhandbuch 6.9 Parameterbeschreibungen im Detail unterer Grenzwert, relativ zu Wenn die Summe der beiden Messwerte den hier eingestellten Wert unter- Der kleinere schreitet, wird LO-Alarm ausgelöst. der als = 10 à Alarm wird bei Unterschreiten von 10% von Beispiel:... - Seite 19 FELLER ENGINEERING AT267 Benutzerhandbuch GmbH oberer Grenzwert 2 relativ zu Wenn die Summe der beiden Messwerte den hier eingestellten Wert über- schreitet, wird HI-Alarm ausgelöst. Default Beispiel: = 350, = 90 à Alarm wird bei Überschreiten von 90% von Einheit 350, also bei >...
- Seite 20 AT267 Benutzerhandbuch Bereich des Ausgangsstroms Über diesen Parameter kann der Wertebereich des analogen Ausgans- stroms an Klemme 1I+ und 2I+ eingestellt werden: Default 0 = Ausgang inaktiv Einheit 1 = Ausgang 0..20 mA 2 = Ausgang 4..20 mA 3 = Ausgang 0..24 mA (nach Namur NE43, Siehe auch Anhang)
- Seite 21 Spannung am Analogausgang ausgegeben. Änderungen des Maximalen Anzeigewerts nach dem Kalibriervorgang beeinflussen lediglich die Anzeige im Display des AT267. Abhängige Relativ- werte, wie beispielsweise der Schaltpunkt der oberen Grenzwerte Hi2, bleiben von einer Änderung unabhängig, solange das Modul nicht neu kalibriert wird.
- Seite 22 AT267 Benutzerhandbuch Verstärkung Sensor 1 nur lesen Hier kann nach der Kalibrierung von Sensor 1 dessen ermittelte Verstärkung nur lesen abgelesen werden. Default Einheit nV / digit Empfindlichkeit Sensor 1 nur lesen Hier kann nach der Kalibrierung von Sensor 1 dessen ermittelte Empfind- nur lesen lichkeit abgelesen werden.
-
Seite 23: Fehlermeldungen
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH Fehlermeldungen 7.1 Fehlermeldungen im Display Im Falle eines Fehlers oder einer Störung können folgende Fehlermeldungen angezeigt wer- den, die gleichzeitig auch ein Öffnen der Relaiskontakte 13-14 und 23-24, sowie ein Abschalten des digitalen Ausgangs OU2 bewirken. - Seite 24 AT267 Benutzerhandbuch Der Druckwert von Wenn die Alarmierung zu früh max. Grenzwert überschritten bei E. 6 DMS2 ist höher als der oder zu häufig auftritt, den DMS2 eingestellte Maximal- oberen Grenzwert entspre- wert. chend anpassen. Einer der beiden ge- Ursache für die Unterschrei- Lo-Alarm DMS1 oder DMS2 E.
- Seite 25 FELLER ENGINEERING AT267 Benutzerhandbuch GmbH Signalfehler am Analogausgang 1 Verbindung des Ana- Externe Beschaltung der E. 2 7 logausgangs zwischen Ausgänge Uout und Iout Modul und Maschi- prüfen: nensteuerung Bürde an Iout größer als unterbrochen. 500 Ohm ? Leitung an Iout zur Maschi-...
-
Seite 26: Warnmeldungen
Im Falle einer Warnung können folgende Warnmeldungen angezeigt werden, die ein Ab- schalten des digitalen Ausgangs OU1 bewirken. Im Gegensatz zu Fehlermeldungen müssen Warnungen nicht quittiert werden. Warnmeldungen Anzeige Bedeutung(en) Ursache Abhilfe H. 1 Wird in Modul AT267 nicht verwendet Seite 26 Version 1.04... -
Seite 27: Verhalten Der Ausgänge Bei Fehlern
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 7.3 Verhalten der Ausgänge bei Fehlern Ausgang Fehlerursache Verhalten Analog- Überlaufwert (11V • DMS1+DMS2 < unterer Grenzwert oder ausgang 1 oder 24mA) bis Quit- • DMS1+DMS2 > oberer Grenzwert oder tierung erfolgt • DMS1 oder DMS2 < kleinster erlaubter, ne-... -
Seite 28: Inbetriebnahme Und Einrichtung
AT267 Benutzerhandbuch 8 Inbetriebnahm e und Einrichtung 8.1 Kalibrierung der DMS-Messbrücken Das Gerät muss an die DMS-Messbrücken angepasst (kalibriert) werden, um dessen elektri- sche Eigenschaften zu berücksichtigen. Unabhängig davon kann nach einer Erwärmung oder Vorspannung auf einen Anfangs- bzw. Offsetwert erneut kalibriert werden. -
Seite 29: Kalibriervorgang
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 8.2 Kalibriervorgang Um Temperatureinflüsse gering zu halten, sollte der Kalibriervorgang erst 10 min. nach Inbe- triebsetzung des Moduls und des DMS-Aufnehmers bei Vorliegen der üblichen Betriebstemperatur durchgeführt werden. Vor der Durchführung des Kalibriervorgangs müssen sinnvolle Vorgaben für DMS- Messbrücken in Parameter... -
Seite 30: Anzeige Der Kalibrier-Ergebnisse
AT267 Benutzerhandbuch 8.2.4 Anzeige der Kalibrier-Ergebnisse Die ermittelten Kenngrößen für die Verstärkung und den Nullpunkt (Offset) lassen sich an- schließend über die Bedienung des Gerätes abfragen (Parameter O-1 O-2 E-1 E-2 S-1 S-2) 9 Anhang 9.1 Definition „ Namur NE43“... -
Seite 31: Optional Erhältliches Zubehör
FELLER ENGINEERING AT267 Benutzerhandbuch GmbH 9.2 Optional erhältliches Zubehör 9.2.1 Montagewinkel mit Schirmklemmen und PE-Anschluss Zur optimalen Installation der Kabelzuführung ist unter Bestellnummer 99-00162 ein Monta- gewinkel mit Schirmklemme und PE-Anschluss erhältlich. Dieser sorgt zum einen für eine sichere Zugentlastung der Leitungen, zum anderen für eine zuverlässige Erdung des Schutzschirms. -
Seite 32: Technische Daten
AT267 Benutzerhandbuch 9.3 Technische Daten Gehäuse und Montage Abmessungen (BxHxT) 53 mm x 116 mm x 125 mm Gewicht 550 g Gehäusematerial Metall Schutzart IP 20 Befestigung Schnappbefestigung für Montageschiene TS35 Arbeitstemperatur 0..50°C / keine Betauung Bedienung Display 3 x 7-Segment Folientasten 4 Stück... -
Seite 33: Service Adresse
(T1) pro Kanal 3,81 x 10 Digital OUT 5,93 x 10 Analog OUT 5,30 x 10 Relais OUT *) Auszug aus dem FMEDA-Kenndatenblatt zu AT267 (kann separat angefordert werden) Normen und Vorschriften CE Konformität: EN 61326-1, EN 61000 EMV Richtlinie: 2014/30/EU Niederspannungsrichtlinie:... -
Seite 34: Kundenseitig Eingestellte Parameter
AT267 Benutzerhandbuch 9.5 Kundenseitig eingestellte Parameter Projekt _______________________________________________ Datum _______________________________________________ Name _______________________________________________ Anzeige Bedeutung Eingestellter Wert unterer Grenzwert, relativ zum maximalen Anzeigewert oberer Grenzwert 1, relativ zum maximalen Anzeigewert oberer Grenzwert 2, relativ zum maximalen Anzeigewert maximaler Differenzwert Konfig. Analog Ausgang U+ Konfig. - Seite 35 FELLER ENGINEERING AT267 Benutzerhandbuch GmbH Stand: 2018/07/10 Seite 35...
