FELLER ENGINEERING FP1600 Benutzerhandbuch
Verwandte Anleitungen für FELLER ENGINEERING FP1600
Inhaltszusammenfassung für FELLER ENGINEERING FP1600
- Seite 1 GmbH FP1600 Benutzerhandbuch Tel.: +49(6074)8949-0 FELLER ENGINEERING GmbH Carl-Zeiss-Straße 14 Fax: +49(6074)8949-49 63322 Rödermark / Germany Technical-Hotline: +49(6074)8949-31 Internet: www.fellereng.de eMail: info@fellereng.de Stand 12/2019...
-
Seite 3: Inhaltsverzeichnis
2.11 Ausgangsmodul FP1600-OD: 32x Ausgang 24VDC 2.11.1 Funktion des Moduls 2.11.2 LEDs 2.11.3 Adress-Einstellung 2.11.4 Technische Daten 2.12 Kombimodul FP1600-CT: 8x Thermoelement + 16x Ausgang 24VDC 2.12.1 Funktion des Moduls 2.12.2 Thermoelement Eingänge 2.12.3 LEDs 2.12.4 Ausgänge für Heizen / Kühlen 2.12.5... - Seite 4 2.13.3 LEDs 2.13.4 Ausgänge für Heizen / Kühlen 2.13.5 Adress-Einstellung Technische Daten Modul FP1600-CP 2.13.6 2.14 Kombimodul FP1600-CU: 8x Eingang 0..10VDC + 8x Ausgang 24VDC 2.14.1 Funktion des Moduls 2.14.2 Analog-Eingänge 0..10V 2.14.3 LEDs 2.14.4 Ausgänge für Heizen / Kühlen 2.14.5...
- Seite 5 Benutzerhandbuch FP1600 GmbH 4.1.13 Einschaltverzögerung der Ausgänge { PDL} 4.1.14 Laden Standardparameter {STD} 4.1.15 Speichern Inbetriebnahme Parameter {SSU} 4.1.16 Laden Inbetriebnahme Parameter {LSU} 4.1.17 Abfrage der Softwarekennung {AZ#} 4.1.18 Abfrage der Anzahl von Regelzonen (Kanälen) {KAN} 4.1.19 Abfrage der Softwareversion {VER} 4.1.20...
- Seite 6 Abfrage von Systemparameter 5.4.2 Setzen von Systemparameter Modbus Funktionscodes Prüfsummenberechnung (CRC16) Lesen von Worten (Funktionscode 3 oder 4) Schreiben eines Wertes (Funktionscode 6) Modbus Datenadressen im FP1600 Zugriff über einen Web-Browser Prozesswerte Zonenparameter Service Parameterwerte Kommunikation über Ethernet FE3-Protokoll über UDP Modbus über Ethernet...
-
Seite 7: Ausstattung Und Funktionen
Benutzerhandbuch FP1600 GmbH Ausstattung und Funktionen Je Zone Unterschiedliche Verfahren zur Berechnung der Ausgangsleistung: * Manuell einstellbare, konstante Leistung bzw. Handbetrieb * PID Temperaturregelung für Heizen / Kühlen * Übernahme der Leistung einer Nachbarzone im Falle eines Fühlerdefekts * Komparator Funktion (Siehe Parameter 4, Xp) * Bleibend abschaltender Begrenzer als Sicherheitsfunktion (Siehe Parameter 2, HI) ... -
Seite 8: Modulübersicht

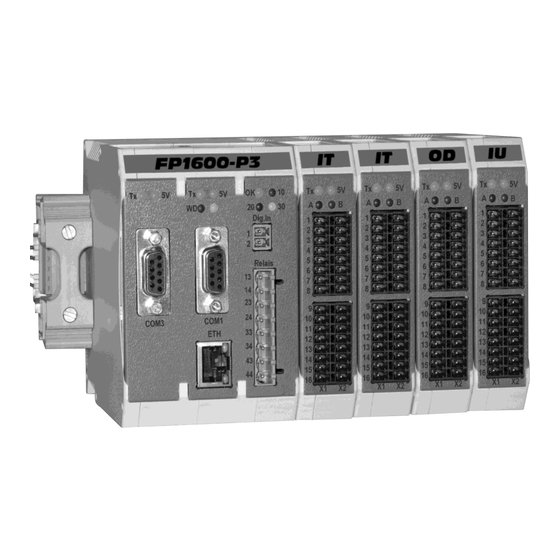

Der Temperaturregler FP1600 besteht aus verschiedenen, auf eine Hutschiene auf rast- baren Systemmodulen. 2.1 Hutschienensystem Alle Module des FP1600 Systems werden auf einer Hutschiene montiert. Die Versorgung der Module sowie deren interne Kommunikation erfolgt über ein 5poliges Klemmensystem, welches durch einfaches Eindrücken in eine Standardhutschiene montiert werden kann. -
Seite 9: Fp1600-P2: Prozessormodul Rs232, Ethernet
Benutzerhandbuch FP1600 GmbH 2.3 FP1600-P2: Prozessormodul RS232, Ethernet Aufbau wie FP1600-P1 2.4 FP1600-P3: Prozessormodul CAN-Bus, RS485, Ethernet Modulbreite für 3 T-Bus-Verbinder 2.5 FP1600-P4: Prozessormodul RS485, ProfiNet, Sercos lll, Ethernet Modulbreite für 3 T-Bus-Verbinder Stand 12/2019 Seite 9... -
Seite 10: Funktion Der Prozessormodule
Benutzerhandbuch FP1600 2.5.1 Funktion der Prozessormodule Alle Prozessormodule Funktion Bezeichnung Leuchtet, wenn der WD-Kontakt geöffnet ist Leuchtet, wenn der LO-Kontakt geöffnet ist Leuchtet, wenn der HI-Kontakt geöffnet ist Leuchtet, wenn der DEV-Kontakt geöffnet ist gelb grün Blinkt im 500ms Takt und zeigt die Kommunikation zu den Modulen an grün Leuchtet permanent und zeigt die anliegende Versorgungsspannung an. -
Seite 11: Funktionseingang
Benutzerhandbuch FP1600 GmbH 2.5.2.2 Funktion der Kontakte bei Systemparameter {RQI} = 1 Stecker X3 Kontakt Kontakt Funktion: Nummer Bezeichnung Im Normalfall (Gutzustand) geschlossen. .. der Kontakt öffnet, wenn einer der Zonen LO-Alarm, Fühlerbruch oder -kurzschluss meldet. Der Alarm muss über die Quittierung in den OK-Zustand gebracht wer- den. -
Seite 12: Ethernet Tcp/Ip
Kontakt Kontakt Funktion Nummer Bezeichnung Über Ethernet erfolgt die Kommunikation zum FP1600 über verschiedene Protokolle wie http, UDP, TELNET und FTP. Ab Werk ist der Prozessor auf dynamische IP-Adressen eingestellt (DHCP). Mit dem Tool IP Config, das bei www.fellereng.de kostenfrei herunterzuladen ist, können die Netzwerkeinstellungen der im lokalen Ethernet eingebundenen Regler angepasst werden. -
Seite 13: Eingangsmodul Fp1600-It: 16X Thermoelement
Benutzerhandbuch FP1600 GmbH 2.7 Eingangsmodul FP1600-IT: 16x Thermoelement OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Power LED H1 LED H2 Thermoelement-Eingänge Thermoelement-Eingänge Sensor 1(-) X1.1 X2.1 Sensor 1(+) Sensor 2(-) X1.2 X2.2 Sensor 2(+) Sensor 3(-) X1.3 X2.3 Sensor 3(+) -
Seite 14: Leds
Benutzerhandbuch FP1600 2.7.3 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Alternativ zum regelmäßigen Blitzen kann ein „Blinkcode“ Auskunft über verschiedene Fehler geben: Modul funktioniert und kommuniziert mit der Steuerung. -
Seite 15: Eingangsmodul Fp1600-Ip: 16X Pt100/2-Leiter
Benutzerhandbuch FP1600 GmbH 2.8 Eingangsmodul FP1600-IP: 16x Pt100/2-Leiter OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Tx V+ Power LED H1 LED H2 Pt100-Eingänge Pt100-Eingänge Sensor 1 X1.1 X2.1 Sensor 1 Sensor 2 X1.2 X2.2 Sensor 2 Sensor 3 X1.3... -
Seite 16: Leds
Benutzerhandbuch FP1600 2.8.3 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Alternativ zum regelmäßigen Blitzen kann ein „Blinkcode“ Auskunft über verschiedene Fehler... -
Seite 17: Eingangsmodul Fp1600-Iu: 16X Analogeingang 0
Benutzerhandbuch FP1600 GmbH 2.9 Eingangsmodul FP1600-IU: 16x Analogeingang 0..10VDC OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Tx V+ Power LED H1 LED H2 Eingänge Eingänge Analogsignal 1(GND) X1.1 X2.1 Analogsignal 1(0..10V) Analogsignal 2(GND) X1.2 X2.2 Analogsignal 2(0..10V) Analogsignal 3(GND) X1.3... -
Seite 18: Leds
Benutzerhandbuch FP1600 2.9.3 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Alternativ zum regelmäßigen Blitzen kann ein „Blinkcode“ Auskunft über verschiedene Fehler... -
Seite 19: Eingangsmodul Fp1600-Ii: 16X Stromeingang 0
Benutzerhandbuch FP1600 GmbH 2.10 Eingangsmodul FP1600-II: 16x Stromeingang 0..20mA DC OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENGINEERING Busy Tx V+ Power LED H1 LED H2 Eingänge Eingänge Analogsignal 1(GND) X1.1 X2.1 Analogsignal 1(0..20mA) Analogsignal 2(GND) X1.2 X2.2 Analogsignal 2(0.. 20mA) Analogsignal 3(GND) X1.3... -
Seite 20: Leds
Benutzerhandbuch FP1600 2.10.3 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Alternativ zum regelmäßigen Blitzen kann ein „Blinkcode“ Auskunft über verschiedene Fehler... -
Seite 21: Ausgangsmodul Fp1600-Od: 32X Ausgang 24Vdc
Benutzerhandbuch FP1600 GmbH 2.11 Ausgangsmodul FP1600-OD: 32x Ausgang 24VDC OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Tx V+ Power LED H1 LED H2 24VDC Ausgänge (+) 24VDC Ausgänge (+) Ausgang Nr. 1 X1.1 X2.1 Ausgang Nr. 17 Ausgang Nr. -
Seite 22: Leds
Benutzerhandbuch FP1600 2.11.2 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Eine leuchtende H1 zeigt an, dass mindestens einer der Ausgän- ge einen Kurzschluss hat oder hatte. -
Seite 23: Kombimodul Fp1600-Ct: 8X Thermoelement + 16X Ausgang 24Vdc
Benutzerhandbuch FP1600 GmbH 2.12 Kombimodul FP1600-CT: 8x Thermoelement + 16x Ausgang 24VDC OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Tx V+ Power LED H1 LED H2 Thermoelement-Eingänge Thermoelement-Eingänge T/C 1(-) X1.1 X2.1 T/C 1(+) T/C 2(-) X1.2 X2.2 T/C 2(+) -
Seite 24: Leds
Das Schalten der Leistung erfolgt über Pulsweitenmodulation. 2.12.5 Adress-Einstellung Über den BCD-Drehschalter an der Gehäuseoberseite wird das Kombimodul adressiert. Für eine durchgängige Adressierung aller Module ab 1 ist zu sorgen. 2.12.6 Technische Daten Modul FP1600-CT Ausgänge, ohmsch belastet I max. Ausgänge, induktiv (Schutzdiode am Relais erforderlich) I max. -
Seite 25: Kombimodul Fp1600-Cp: 8X Pt100/2-Leiter + 16X Ausgang 24Vdc
Benutzerhandbuch FP1600 GmbH 2.13 Kombimodul FP1600-CP: 8x PT100/2-Leiter + 16x Ausgang 24VDC OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Tx V+ Power LED H1 LED H2 Thermoelement-Eingänge Thermoelement-Eingänge Pt100 1(-) X1.1 X2.1 Pt100 1(+) Pt100 2(-) X1.2 X2.2 Pt100 2(+) -
Seite 26: Leds
Das Schalten der Leistung erfolgt über Pulsweitenmodulation. 2.13.5 Adress-Einstellung Über den BCD-Drehschalter an der Gehäuseoberseite wird das Kombimodul adressiert. Für eine durchgängige Adressierung aller Module ab 1 ist zu sorgen. 2.13.6 Technische Daten Modul FP1600-CP Ausgänge, ohmsch belastet I max. Ausgänge, induktiv (Schutzdiode am Relais erforderlich) I max. -
Seite 27: Kombimodul Fp1600-Cu: 8X Eingang 0
Benutzerhandbuch FP1600 GmbH 2.14 Kombimodul FP1600-CU: 8x Eingang 0..10VDC + 8x Ausgang 24VDC OBERSEITE Service Adresse FRONT FP 160 0 FELLER ENG INEERING Busy Tx V+ Power LED H1 LED H2 Thermoelement-Eingänge Thermoelement-Eingänge U in 1(-) X1.1 X2.1 U in 1(+) U in 2(-) X1.2... -
Seite 28: Leds
Über den BCD-Drehschalter an der Gehäuseoberseite wird das Kombimodul adressiert. Für eine durchgängige Adressierung aller Module ab 1 ist zu sorgen. Technische Daten Modul FP1600-CT 2.14.6 Technische Daten Modul FP1600-CU Ausgänge, ohmsch belastet I max. Ausgänge, induktiv (Schutzdiode am Relais erforderlich) I max. -
Seite 29: Fp1600-Ui: Netzspannungs- Und Stromüberwachung
Phase Kontakte am FP1600-UI 2.15.1 Funktion des Moduls Das Netzspannungs- und Stromüberwachungsmodul FP1600-UI überwacht zyklisch die Höhe und die Frequenz der Versorgungsspannung. Ein Anschluss für einen 3-phasigen Stromwandler ermöglicht die Funktion einer „seriellen“ Heizstrommessung. Spannungsmessung für Überwachung und Spannungskompensation: Mit Erfassung der Netzspannung kann deren Ausfall gemeldet werden. Leistungsänderun- gen durch Schwankungen in der Nerzversorgung werden mit der Spannungskompensation durch Anpassung der Stellgradwerte ausgeglichen. -
Seite 30: Technische Daten Fp1600-Ui
Benutzerhandbuch FP1600 2.15.3 Technische Daten FP1600-UI Netz-/Eingangsspannung U in max. Netzfrequenz 50/60 Stromaufnahme (24VDC) Umgebungstemperatur T max. °C Verlustleistung max. Anzahl T-Bus-Verbinder Modulbreite UI Modultiefe ohne Stecker Modulhöhe Mindestabstand unterseitig und oberseitig 2.16 Stromwandlermodul AT104 2.16.1 Funktion des Moduls Das Stromwandlermodul beinhaltet 3 voneinander isolierte Stromwandler für Wechselströ- me. -
Seite 31: Eingangsmodul Fp1600-Ihc: 16X Stromeingang Vom Wandler
Benutzerhandbuch FP1600 GmbH 2.17 Eingangsmodul FP1600-IHC: 16x Stromeingang vom Wandler OBERSEITE Service Adresse FRONT Busy Tx V+ Power LED H1 LED H2 Eingänge Eingänge Stromsignal 1(GND) X1.1 X2.1 Stromsignal 1(0..10V) Stromsignal 2(GND) X1.2 X2.2 Stromsignal 2(0..10V) Stromsignal 3(GND) X1.3 X2.3 Stromsignal 3(0..10V) Stromsignal 4(GND) X1.4... -
Seite 32: Leds
Benutzerhandbuch FP1600 2.17.3 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Alternativ zum regelmäßigen Blitzen kann ein „Blinkcode“ Auskunft über verschiedene Fehler... -
Seite 33: Eingangsmodul Fp1600-Id: 32 X 24V Dc
Benutzerhandbuch FP1600 GmbH 2.18 Eingangsmodul FP1600-ID: 32 x 24V DC OBERSEITE Service Adresse FRONT FP1600 FELLER ENGINEERING Busy Tx V+ Power LED H1 LED H2 24V-Eingänge 24V-Eingänge Eingang 1 X1.1 X2.1 Eingang 1 Eingang 2 X1.2 X2.2 Eingang 2 Eingang 3 X1.3 X2.3 Eingang 3... -
Seite 34: Adress-Einstellung
Benutzerhandbuch FP1600 2.18.3 Adress-Einstellung Über den BCD-Drehschalter an der Gehäuseoberseite wird das Modul adressiert. Zulässige Adressen sind von 1 bis F (entspricht dezimal 15). Die Einstellung von Adresse 0 ist unzu- lässig. Die Module müssen untereinander unterschiedliche Adresseinstellungen erhalten. Je nach der gewünschten Funktion der Eingänge, müssen diese über Parameter 37 und 28 entsprechend eingestellt werden. -
Seite 35: Eingangsmodul Fp1600-Ip4: 8X Pt100 / 2- 3- Oder 4-Leiter
Benutzerhandbuch FP1600 GmbH 2.19 Eingangsmodul FP1600-IP4: 8x Pt100 / 2- 3- oder 4-Leiter OBERSEITE Service Adresse FRONT FP 160 0 IP 4 FELLER ENGINEERING Busy Tx V+ Power LED H1 LED H2 Pt100-Eingänge Pt100-Eingänge P+ Fühler 1 X1.1 X2.1 S+ Fühler 1 P- Fühler 1 X1.2... -
Seite 36: Leds
Benutzerhandbuch FP1600 2.19.2 LEDs LED Bezeichnung Funktion Leuchtet im Normalbetrieb permanent und zeigt die Versorgungs- spannung an. Blitzt im Takt der Busy-LED der Prozessorkarte und zeigt damit die Kommunikation zu diesem an. Alternativ zum regelmäßigen Blitzen kann ein „Blinkcode“ Auskunft über verschiedene Fehler... -
Seite 37: Beispielhafte Zusammenstellung Eines 32-Fach Reglers
Benutzerhandbuch FP1600 GmbH 3 Beispielhafte Zusammenstellung eines 32-fach Reglers Anhand des folgenden Beispiels soll verdeutlicht werden, wie ein 32-fach Temperaturregler mit Ausgängen für Heizen und Kühlen aufgebaut werden kann. 3.1 Reihenfolge der Module auf der Montageschiene Die Reihenfolge der Module auf der Hutschiene spielt keinerlei Rolle. Die hier gezeigte Nummerierung dient lediglich zur übersichtlicheren Dokumentation. - Seite 38 Benutzerhandbuch FP1600 Modul 4: 32-fach 24V Digitalausgang Über BCD-Drehschalter an der Gehäuseoberseite die Adresse 1 einstellen und auf der Un- terseite 24VDC Hilfsspannung auflegen. Von den Zonen 1..16 sollte Parameter 30 {AHO} auf Werte aufsteigend von 101..116, Parameter 31 {ACO} auf Werte aufsteigend von 117..132 eingestellt werden.
-
Seite 39: Parametrierung
Ein Reset auf Werkseinstellungen wird über den Systemparameter StP ausgeführt. 4.1 System-Parameter Diese allgemeinen Parameter können bei der Bedienung und der Inbetriebnahme des FP1600 Gerätes erforderlich werden. Sie haben keinen Bezug auf einzelne Zonen. 4.1.1 Abschalten aller Regelausgänge {ENA} Einstellgrenzen: 0 oder 1... -
Seite 40: Nennspannung {Vol
Benutzerhandbuch FP1600 4.1.2 Nennspannung {VOL} Die vom FP1600-UI Modul erfasste Netzspannung wird Einstellgrenzen: 0..380V Standardwert permanent mit dem hier vorgegebenen Wert verglichen. Wenn die gemessene Netzspannung abweicht, so werden FE3-Protokoll: die berechneten Ausgangsleistungen angepasst um Ein- G01?VOL=00230 flüsse von Spannungsschwankungen auf die Temperaturregelung so gering wie möglich zu halten. -
Seite 41: Standbybetrieb {Sby
Benutzerhandbuch FP1600 GmbH tioniert, wird der zuvor eingestellte Sollwert geregelt. Einstellung „1“ Der Regler schaltet vom Regel- in den Stellerbetrieb und verwendet den zuvor berechneten mittleren Stellgrad der Zone als konstante Ausgangsleistung. Einstellung „2“ Aus Gründen der Kompatibilität ist diese Einstellung iden- tisch mit der Einstellung „1“... -
Seite 42: Systemzeit "Tag" {Day
Benutzerhandbuch FP1600 4.1.7 Systemzeit “Tag” {DAY} Hier kann der Kalendertag des aktuellen Datums gesetzt Einstellgrenzen: 1..31 und ausgelesen werden. Standardwert FE3-Protokoll: G01?DAY=00000 MODBUS Datenadresse: 4.1.8 Systemzeit “Monat” {MON} Hier kann der Kalendermonat des aktuellen Datums ge- Einstellgrenzen: 1..12 setzt und ausgelesen werden. -
Seite 43: Systemzeit "Sekunde" {Sec
MODBUS Datenadresse: 20485 4.1.13 Einschaltverzögerung der Ausgänge { PDL} Einstellgrenzen: 0..60s Dieser Parameter dient dazu, ein gleichzeitiges Aktivieren der Heizungen nach dem Einschalten des FP1600 oder Standardwert 0s (aus) dem Freischalten der Ausgänge zu vermeiden. FE3-Protokoll: G01?PDL=00000 Die Zonen schalten dann erst mit der hier eingestellten Verzögerung nacheinander die Ausgänge ein. -
Seite 44: Abfrage Der Softwarekennung {Az
FE3-Protokoll: Die Kennung der Firmware versteht sich als Nummer von 00001 … 99999. G01?AZ#= MODBUS Datenadresse: Der Standard-FP1600 meldet sich z.B. mit der AZ-Nummer 01600 4.1.18 Abfrage der Anzahl von Regelzonen (Kanälen) {KAN} Einstellgrenzen: 1..120 Hier muss zwingend die Anzahl der Regelzonen eingege- Standardwert ben werden. -
Seite 45: Abfrage Von Systemfehlern {Err
Systemfehler sind Störungen, die sich nicht auf eine Standardwert einzelne Zone beziehen. Jede Störung wird mit einem eindeutigen Fehlercode zurückgemeldet. Liegt keine Störung vor, dann antwortet der FP1600 auf die FE3-Protokoll: Abfrage von ERR mit „0“. Es können auch mehrere G01?ERR= Fehler gleichzeitig vorliegen. -
Seite 46: Quittieren Von Systemfehlern {Qit
Benutzerhandbuch FP1600 Prüfen, ob das Modul mit der korrekten Adresse eingestellt ist und auf der Hutschiene ordnungsgemäß auf gerastet ist. 03011 Keine Netzspannung auf Phase 1 03012 Keine Netzspannung auf Phase 2 03013 Keine Netzspannung auf Phase 3 050xx Heizstromüberwachungsmodul IHC mit Adresse xx meldet sich nicht auf dem Systembus. -
Seite 47: Unterdrückung Dev-Alarm {Sdv
Benutzerhandbuch FP1600 GmbH 4.1.26 Unterdrückung Dev-Alarm {SDV} Einstellgrenzen: 0..1 Mit dem Setzen dieses Parameters auf den Wert 1 werden Standardwert alle Abweichungsalarme nach einer Sollwertänderung oder einem Geräteneustart unterdrückt. Die Alarmierung wird FE3-Protokoll: erst dann wieder aktiv, wenn sich der Istwert erstmals wie- G01?SDV=00001 der bei +/- 2°... -
Seite 48: Abschaltverzögerung Des Begrenzers {Bdl
Benutzerhandbuch FP1600 4.1.29 Abschaltverzögerung des Begrenzers {BDL} Einstellgrenzen: 0..60 Dieser Parameter ist ab Firmwarestand 2017/01/18 verfüg- Standardwert bar. FE3-Protokoll: Der Parameter dient zur Verzögerung der Abschaltung ei- G01?BDL= ner Zone, falls diese als Begrenzer arbeitet. Modbus Datenadresse: Die Verzögerungszeit ist in Sekunden einstellbar. -
Seite 49: Funktion Des Steuereingangs {Fse
Benutzerhandbuch FP1600 GmbH 4.1.30 Funktion des Steuereingangs {FSE} Einstellgrenzen: 0..3 Dieser Parameter ist ab Firmwarestand 2018/07/09 verfüg- Standardwert bar. FE3-Protokoll: Der Parameter bestimmt, welche Funktion der am Pro- G01?FSE= zessormodul verfügbare 24V Steuereingang (Siehe Kapitel 2.5.3) hat. Modbus Datenadresse: 20488... -
Seite 50: Abfrage Der Freigabe {Fre
Benutzerhandbuch FP1600 4.1.31 Abfrage der Freigabe {FRE} Einstellgrenzen: Dieser Wert ist ab Firmwarestand 2019/09/06 verfügbar. Standardwert Er beschreibt den Zustand der Hardwarefreigabe der Re- FE3-Protokoll: gelausgänge. Die Hardwarefreigabe kann optional über G01?FRE= den digitalen Steuereingang ein- oder ausgeschaltet wer- den. -
Seite 51: Zonenparameter
Benutzerhandbuch FP1600 GmbH 4.2 Zonenparameter Jede einzelne Zone hat einen Parametersatz von 32 Parametern. 4.2.1 P00: Sollwert {SET} Einstellgrenzen: 0...{WMX} Die Eingabe für Sollwerte erfolgt in 1/10 Grad. Standardwert: 0°C Beispiel : 123 = 12,3° Modbus-Datenadresse: 0000h + Zonennummer 4.2.2 P01: Lo-Alarm {LO_} Einstellgrenzen: 0...9999°C... -
Seite 52: P04: Proportionalband Der Heizung {Xph
ße, in dem dieser lineare Zusammenhang auftritt, bevor 0400h + Zonennummer die Ausgangsleistung ihr Minimum oder Maximum erreicht. Beim FP1600 werden 100% durch den System- Parameter {REF} definiert. (Bei Standardwert 500°C ent- spricht 1% somit 5K.) Ein zu groß gewähltes Proportionalband bewirkt ein sehr träges Ausregeln. -
Seite 53: P07: Proportionalband Der Kühlung {Xpk
Der Parameter wirkt jedoch bei zuvor negativ berechneten Leistungen, also wenn die Kühlung der Zone angefordert Modbus-Datenadresse: wurde. Beim FP1600 werden 100% durch den System- 0700h + Zonennummer Parameter {REF} definiert. (Bei Standardwert 500°C ent- spricht 1% somit 5K.) 4.2.9 P08: Integralanteil der Kühlung {TNK} Siehe ... -
Seite 54: P13: Rampe Aufwärts {Rp
Benutzerhandbuch FP1600 4.2.14 P13: Rampe aufwärts {RP+} Einstellgrenzen: 0...500 s/K Wird eine schonende Aufheizung des Mediums ge- Standardwert: 0 s/K wünscht, so kann über P13 eine Aufheizrampe eingestellt werden. Diese ist dann wirksam, wenn: Modbus-Datenadresse: - das Gerät gerade eingeschaltet wurde... -
Seite 55: P18: Mittlere Ausgangsleistung {Yav
Benutzerhandbuch FP1600 GmbH 4.2.19 P18: Mittlere Ausgangsleistung {YAV} Einstellgrenzen: Dieser Parameter dient zum Ablesen der mittleren Aus- Standardwert: gangsleistung einer geregelten Zone. Diese wird nur berechnet, solange die Zone sich im OK-Zustand (ohne Modbus-Datenadresse: Temperaturabweichung) befindet. Eine manuelle Verände- 1200h + Zonennummer rung dieses Wertes ist nicht möglich (read only). -
Seite 56: P22: Heizstrom Sollwert {I_W
Benutzerhandbuch FP1600 4.2.23 P22: Heizstrom Sollwert {I_W} Einstellgrenzen: 0...999,9 Hier lässt sich der Nennstrom der Zone in 1/10 Ampere Standardwert: einstellen. Modbus-Datenadresse: 1600h + Zonennummer 4.2.24 P23: Heizstrom Toleranz {ITO} Einstellgrenzen: 0...100 Hier lässt sich die maximal zulässige Abweichung vom Nennstrom der Zone in % einstellen. -
Seite 57: P27: Leistungsgruppe {Lgr
(Moduladresse * 100) + Eingangs- 2000h + Zonennummer klemmen Nummer. Sonderfall: Wenn der Parameterwert auf 1 eingestellt ist, erhält die Zone ihren Stromwert von dem am FP1600-UI ange- schlossenem Stromwandler. Gruppenstromüberwachung: Alternativ zu einer Einzelstromüberwachung (pro Zone ein Stand 12/2019... -
Seite 58: P33: Anzahl Der Kühl-Leistungsstufen {Stc
Benutzerhandbuch FP1600 Stromwandler) können beliebig viele Zonen zu einer „Stromgruppe“ zusammengefasst und dann mit einem gemeinsamen Stromwandler überwacht werden. Der Wandler muss dann in die gemeinsame Zuleitung dieser Zonen geschaltet werden. Alle Zonen einer solchen Stromgruppe müssen demzufolge einen identisch einge- stellten Parameter 32 haben: der Eingang an dem der Summenstromwandler angeschlossen ist. -
Seite 59: P35: Wickelfaktor {Wif
Ausgänge) kann hier die der installierten Zone Einschaltreihenfolge der einzelnen Zonen festgelegt wer- den. Diese Verzögerung wirkt beim Einschalten des FP1600 Modbus-Datenadresse: 2400h + Zonennummer über die Spannungsversorgung, sowie beim Freischalten der Ausgänge über {ENA}. Standardmäßig werden die Ausgänge der Zonen nacheinander mit der eingestellten... -
Seite 60: P38: Funktion Des Digitaleingangs {Fdi
Funktionsausgang benötigt wird, kann hier dessen Zuordnung bestimmt werden. Digitale 24V-Ausgänge wer- den (genau wie Heizen- oder Kühen Ausgänge) am Modul FP1600-OD oder auf Kombimodulen FP1600-Cx ausge- geben. Der Parameterwert {AFA} beschreibt, auf welches Ausgangsmodul und dort auf welche Klemme die Funktion ausgegeben werden soll. -
Seite 61: P40: Funktion Des Digitalausgangs {Ffa
Funktion definiert werden. Einstellwert Funktion des zugewiesenen Digitaleingangs -1 wird automatisch vom FP1600 eingetra- gen, wenn der in P39 eingestellte Wert auf einen Ausgang verweist, der anderweitig bereits für Heiz- oder Kühlfunktion belegt ist. -
Seite 62: Fe3-Protokoll
Der Master steuert den Datenaustausch, die Slaves haben eine reine Antwortfunktion. Sie werden anhand ihrer Geräteadresse identifiziert. Über das FE3-Protokoll kann der FP1600 komplett bedient und abgefragt werden. Das Protokoll ist ein reines ASCII-Protokoll. Die Telegramme beginnen mit einem festgeleg- ten Anfangszeichen „G“... -
Seite 63: Zonenbezogene Werte
Benutzerhandbuch FP1600 GmbH 5.3 Zonenbezogene Werte Einzelne Werte werden über eine zweistellige Zonennummer und die zweistellige Parame- ternummer (siehe Parameterbeschreibung) angesprochen. Der Zonennummer wird noch ein „K“ vorangestellt, der Parameternummer ein „P“. G 0 1 K 0 5 P 0 1 = ... bewirkt demnach ein Ansprechen vom LO-Alarm (Parameter 1) von Zone 5 bei Gerät mit Adresse 1. -
Seite 64: Der Zonenstatus
Benutzerhandbuch FP1600 zur Abfrage von Istwerten zur Abfrage der aktuell ausgegebenen Leistung zur Abfrage des Zonenstatus zur Abfrage des Heizsstromwertes der Zone G01KALPII= fordert demnach alle Istwerte des Reglers an. 5.3.5 Der Zonenstatus Der Zonenstatus beinhaltet die Information über verschiedene Warnungen, Alarme und Zu- stände einer Zone. -
Seite 65: Systemparameter
Benutzerhandbuch FP1600 GmbH 5.4 Systemparameter Neben den Parametern die sich auf einzelne Zonen auswirken gibt es noch „globale“ Ein- stellwerte, deren Wert sich auf das komplette Gerät auswirken. Die Abfrage und das Setzen dieser gerätebezogenen Parameter erfolgt über folgenden Pro- tokollrahmen: 5.4.1 Abfrage von Systemparameter... -
Seite 66: Modbus
Daten erfolgt im Binärformat mit 8 Bits. Das LSB wird zuerst übertragen. Die Betriebsart ASCII-Modus wird nicht unterstützt. Die Modbus Kommunikation im FP1600 ist über RS232, RS485 und Ethernet nutzbar. Anfang und Ende eines Datenblocks werden durch Übertragungspausen gekennzeichnet. -
Seite 67: Funktionscodes
Benutzerhandbuch FP1600 GmbH 6.1 Funktionscodes Die folgenden Modbus-Funktionen stehen für den FP1600 zur Verfügung: 0x03 / 0x04 Lesen von n Worten 0x06 Schreiben eines Wortes 0x08 Loopback 6.2 Prüfsummenberechnung (CRC16) CRC = 0xFFFF CRC = CRC XOR Byte For (1 bis 8) -
Seite 68: Schreiben Eines Wertes (Funktionscode 6)
1 Byte 2 Bytes 2 Bytes 2 Bytes (0x06) Beispiel: Schreiben vom LO-Alarm von Zone 9 bei Gerät mit Slave-Adresse 1 auf den Wert 100. (Lo-Alarme liegen im FP1600 ab Daten-Adresse 0x0101) Anfrage vom Master: 0x01 0x06 0x01 0x09 0x064... -
Seite 69: Modbus Datenadressen Im Fp1600
Benutzerhandbuch FP1600 GmbH 6.5 Modbus Datenadressen im FP1600 Die Modbus Datenadressen der Einstellparameter sind bei den entsprechenden Parameter- beschreibungen des Reglers dokumentiert (Kapitel 4.0). Für das Auslesen der Prozesswerte gilt: Datenadresse Funktion 4000h + Zonennummer Istwerte in 1/10 ° 4100h + Zonennummer... -
Seite 70: Zugriff Über Einen Web-Browser
Benutzerhandbuch FP1600 7 Zugriff über einen Web-Browser 7.1 Prozesswerte Der FP1600 verfügt über einen integrierten WEB-Server, der eine dynamische Visualisie- rung der Prozesswerte über einen gängigen WEB-Browser erlaubt. In der Adresszeile des Browsers ist hierzu die IP-Adresse von FP1600 einzutragen. -
Seite 71: Service
Benutzerhandbuch FP1600 GmbH 7.3 Service Menü Service Stand 12/2019 Seite 71... -
Seite 72: Parameterwerte
Benutzerhandbuch FP1600 7.4 Parameterwerte Alle im Regler eingestellten Parameter können per Download als CSV-Datei direkt in einer Tabellenkalkulation (z. B. EXCEL) geöffnet werden. Als Paramternamen erscheinen die im Handbuch erwähnten 3-stelligen Kürzel. Seite 72 Version 1.0... -
Seite 73: Kommunikation Über Ethernet
Über den Standardport 502 kann eine Modbus Kommunikation über Ethernet realisiert wer- den. 8.3 Firmware update über FTP Über den integrierten FTP-Server kann ein Firmware update des FP1600 durchgeführt werden. Die Zugangsdaten hierzu werden bei Bedarf mitgeteilt. Stand 12/2019 Seite 73... -
Seite 74: Realtime Ethernet (Profinet / Sercos)
über den aktuellen Zustand der Zonen (Istwerte, Alarmmeldungen, Ausgangsleistung) sowie globale, zonenübergreifende Einstellwerte. Mit dem Bus-Profil der Feller Engineering kann auf alle diese Einstellwerte zugegriffen wer- den um den Regler so transparent wie möglich zu gestalten. Es ist jedoch unmöglich (und auch unsinnig), alle diese Nutzdaten gleichzeitig in einem ein- zigen Telegramm zu versenden. -
Seite 75: Prüfung Nach Der Datenanforderung Auf Gewünschte Daten Im Eingangsbereich
Benutzerhandbuch FP1600 GmbH Solche Fehler treten dann selten und sporadisch auf und sind äußerst schwer einzukreisen. Daher ist unbedingt auf die Einhaltung der Reihenfolge zu achten! Prüfung nach der Datenanforderung auf gewünschte Daten im Ein- gangsbereich Im Eingangsbereich stehen nicht unmittelbar nach der Anforderung die gewünschten Daten, da diese vom angesprochenen Slave erst zusammengestellt und dann als Antwort verschickt werden müssen. -
Seite 76: Definition Der Profinet / Sercos Ein- Und Ausgangsbereiche
Benutzerhandbuch FP1600 9.7 Definition der ProfiNet / Sercos Ein- und Ausgangsbereiche 9.7.1 Der Ausgangsbereich im Busmaster (wird vom Master zum Slave gesen- det) Byte Name Funktion (Inhalt) aAktion 1 = Werte vom Slave lesen 2 = Werte zum Slave schreiben Als „Gruppe“... -
Seite 77: Der Eingangsbereich Im Busmaster (Wird Vom Slave Zum Master Gesendet)
Benutzerhandbuch FP1600 GmbH 9.7.2 Der Eingangsbereich im Busmaster (wird vom Slave zum Master gesen- det) Byte Name Funktion (Inhalt) eAktion 3 = Werte wurden vom Slave akzeptiert 4 = Slave meldet Bereichsüberschreitung, einer oder mehrere Werte wurden nicht gesetzt. 5 = Slave meldet ungültige Anfrage (Angefragte Gruppe oder Kennung existiert nicht oder Aktion weder 1 noch 2). -
Seite 78: Zonenstatus
Benutzerhandbuch FP1600 Zonenstatus Der ausgelesene Status einer Zone ist bitweise zu betrachten. Hier werden pro Zone 16 Bits übertragen, die im Einzelnen folgende Bedeutung haben: Bedeutung Bit0 = 1 : Zone ok Bit0 = 0 : Zone fehlerhaft Bit1 = 0 : O.K. -
Seite 79: Globale Werte
Unterdrückung DEV Alarm {SDV} Funktion Steuereingang (ab 6.9.2018) {FSE} Reserve Referenzwert {REF} Digitaleingänge 1..16 Bitweise FP1600-ID Adresse #1 Digitaleingänge 17..32 Bitweise FP1600-ID Adresse #1 Digitaleingänge 1..16 Bitweise FP1600-ID Adresse #2 Digitaleingänge 17..32 Bitweise FP1600-ID Adresse #2 Reserve Reserve Reserve Reserve... -
Seite 80: Beispiele
Benutzerhandbuch FP1600 9.9.1 Beispiele: Der Busmaster möchte die Istwerte der Zonen 9..16 lesen: 1. aKonsistenz auf 0 setzen 2. aAktion auf 1 (es soll gelesen werden) 3. aGruppe auf 2 (Zonen 9..16 anfordern) 4. aKennung auf 254 (Die Istwerte Anfordern) 5. -
Seite 81: Stichwort Index
Benutzerhandbuch FP1600 GmbH 10 Stichwort Index Abweichung 40, 44, 47 Alarm 10, 34, 40, 49, 50, 54, 63, 64 Begrenzer 7, 40 CAN-Bus 9, 12, 14, 16, 20, 22, 24, 28 Ethernet 7, 8, 9, 11, 52, 58, 59 Handbetrieb... - Seite 82 Benutzerhandbuch FP1600 Seite 82 Version 1.0...
