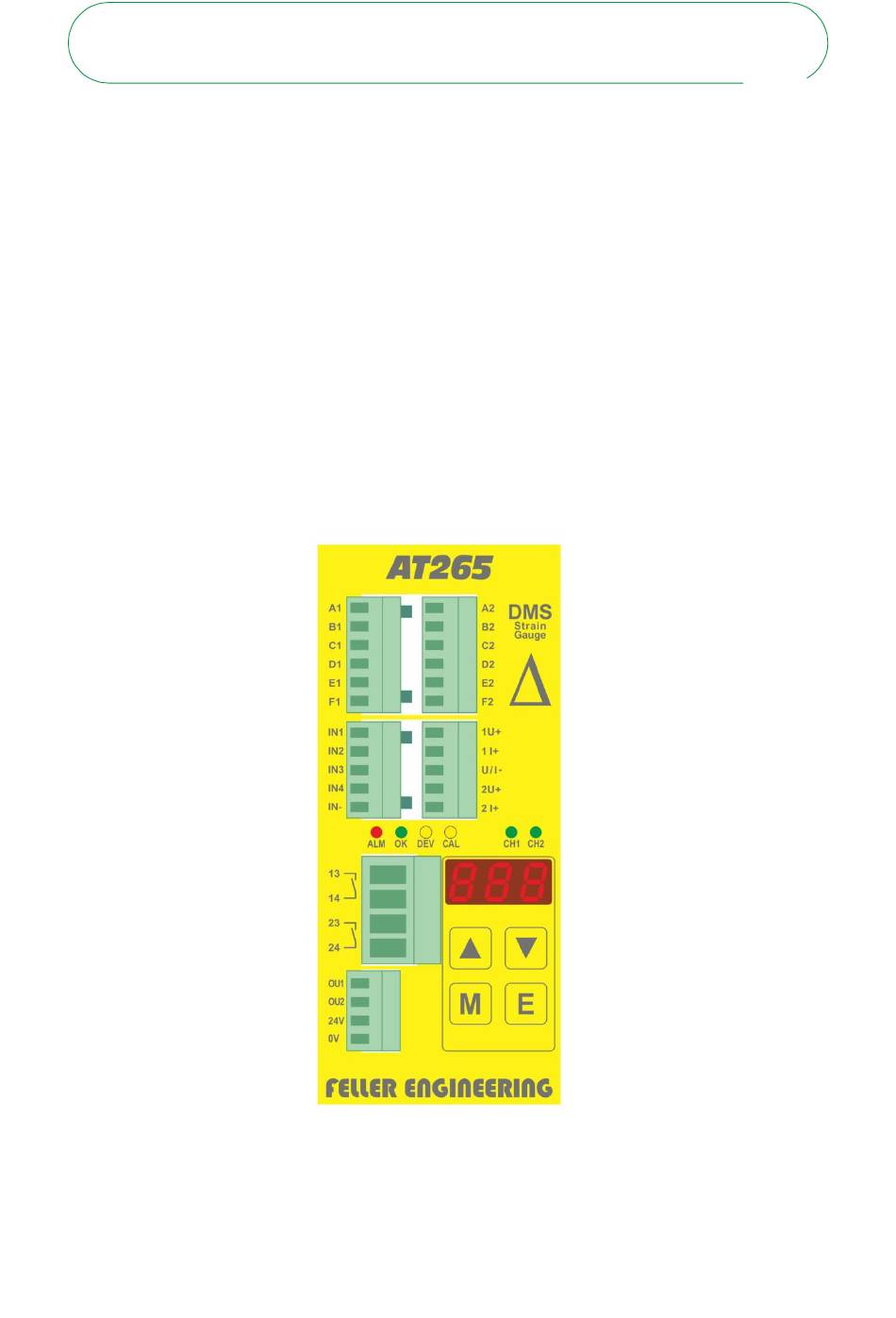

FELLER ENGINEERING
GmbH
AT265
2-Kanal
DMS-Verstärkermodul
mit Digitalanzeige
Benutzerhandbuch
für Firmware V1.06
FELLER ENGINEERING
Tel.: +49(6074)8949-0
GmbH
Carl-Zeiss-Straße 14
Fax: +49(6074)8949-49
63322 Rödermark / Germany
Technical-Hotline: +49(6074)8949-31
Internet: www.fellereng.de
eMail: info@fellereng.de
Stand: 2018/04/11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FELLER ENGINEERING AT265
Inhaltszusammenfassung für FELLER ENGINEERING AT265
- Seite 1 FELLER ENGINEERING GmbH AT265 2-Kanal DMS-Verstärkermodul mit Digitalanzeige Benutzerhandbuch für Firmware V1.06 FELLER ENGINEERING Tel.: +49(6074)8949-0 GmbH Carl-Zeiss-Straße 14 Fax: +49(6074)8949-49 63322 Rödermark / Germany Technical-Hotline: +49(6074)8949-31 Internet: www.fellereng.de eMail: info@fellereng.de Stand: 2018/04/11...
-
Seite 2: Inhaltsverzeichnis
AT265 Benutzerhandbuch Inhaltsverzeichnis Kurzbeschreibung ....................4 Verwendete Symbole: Blockschaltbild Quickstart 1.3.1 Elektrisches Anschließen des Moduls 1.3.2 Anpassen des Moduls an den verwendeten Sensor 1.3.3 Kalibrieren des Moduls in drucklosem Zustand 1.3.4 Anpassen an spezifische Anforderungen Wichtige Hinweise ....................7 Allgemeine Sicherheitshinweise Elektrischer Anschluss Inbetriebnahme ...................... - Seite 3 FELLER ENGINEERING AT265 Benutzerhandbuch GmbH Kalibrierung der DMS-Messbrücken 8.1.1 Geeignete DMS-Messbrücken Kalibriervorgang 8.2.1 Start des Kalibriervorgangs über den digitalen Eingang 8.2.2 Start des Kalibriervorgangs über die Tastatur 8.2.3 Anzeige der Kalibrier-Ergebnisse Anhang ........................29 Definition „Namur NE43“ Optional erhältliches Zubehör 9.2.1...
-
Seite 4: Kurzbeschreibung
Strom und Spannung), zwei 24V Digitalausgänge sowie zwei potenzialfreie Relaiskontakte zur Verfügung. Die Funktion des AT265 überwacht insbesondere zwei Drucksensoren, die zwecks redun- danter Überwachung von auftretenden Druckwerten in der Maschine an nahezu identischer Position montiert werden müssen. An den analogen Ausgängen werden die Druckwerte bei- der Messwerte als Spannungs- und/oder Stromsignal ausgegeben. -
Seite 5: Blockschaltbild
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 1.2 Blockschaltbild Stand: 2020/01/29 Seite 5... -
Seite 6: Quickstart
AT265 Benutzerhandbuch 1.3 Quickstart Nach der Einhaltung der im Folgenden aufgezeigten Schritte ist eine schnelle und erfolgrei- che Inbetriebnahme des Moduls in kurzer Zeit möglich: 1.3.1 Elektrisches Anschließen des Moduls Beide Sensoren an Klemme X1 und X2 anschließen (Kapitel 5.2.2.1und 5.2.2.2) Stromausgang 4..20mA zur Erfassung der Messgröße beschalten (Kapitel 5.2.2.4) oder... -
Seite 7: Wichtige Hinweise
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 2 Wichtige Hinweise 2.1 Allgemeine Sicherheitshinweise Dieses Gerät ist für den Einsatz in industriellen Anwendungen entwickelt worden und für die Unterbringung im Schaltschrank vorgesehen. Die elektrischen Anschlüsse sind von einer Elektrofachkraft auszuführen! Inbetriebnahme und Bedienung bei laufendem Betrieb sind nur von autori- siertem Fachpersonal durchzuführen! -
Seite 8: Außerbetriebsetzung
AT265 Benutzerhandbuch 3.1 Außerbetriebsetzung Da die potentialfreien Meldekontakte in spannungslosem Zustand des Gerätes geöffnet sind und die 24VDC Ausgänge auf 0V liegen, wird beim Ausschalten der Zustand „Alarm“ an die Automatisierungsebene weitergeleitet. Vor einer Abschaltung des Gerätes muss daher sichergestellt werden, dass die nachgeschaltete Auswertung der Alarme keine ungewollten Auswirkun- gen nach sich ziehen. -
Seite 9: Anschlussbelegung, Anzeige- Und Bedienelemente

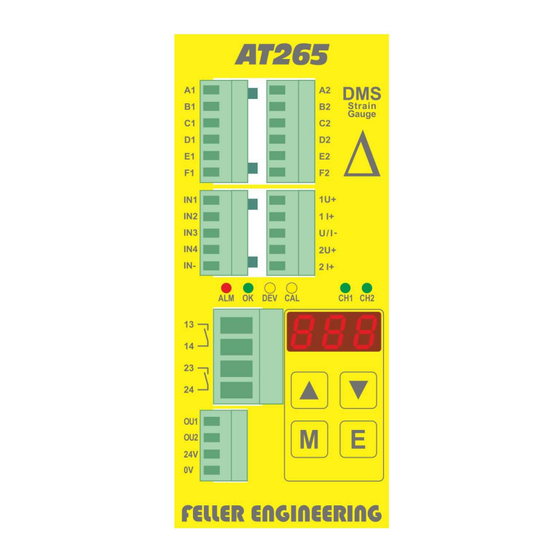

FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 5 Anschlussbelegung, Anzeige- und Bedienelemente Das Modul verfügt über verschiedene Anschlüsse, 6 Status LEDs, eine 7-Segment Anzeige und ein Feld mit 4 Bedientasten. Diese sind gemäß der nachstehenden Abbildung auf der Frontseite des Gerätes angeordnet. -
Seite 10: Ausführung Der Anschlüsse
AT265 Benutzerhandbuch 5.2 Ausführung der Anschlüsse 5.2.1 Allgemeine Hinweise zur Steckercodierung Jeder der hier beschriebenen Anschlussklemmen X1..X6 ist als Stecker ausgeführt und so codiert, dass er nur für den einen Anschluss am Gerät verwendet werden kann. Baugleiche Geräte sind mit identischer Codierung ausgestattet, so dass ein Gerätewechsel ohne neue Verdrahtung vorgenommen werden kann, es müssen nur die bereits fertig ver-... -
Seite 11: X4: Analoge Ausgänge
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 5.2.2.4 X4: Analoge Ausgänge X4.1 U+ 1. Spannungsausgang 0..5 VDC oder 0..10 VDC X4.1 I+ 1. Stromausgang 0..20 mA oder 4..20 mA X4.U/I- Bezugspotential für alle analogen Ausgänge Eine externe Beschaltung dieser Klemme ist zwingend erforderlich. -
Seite 12: X6: Versorgung
AT265 Benutzerhandbuch 5.2.2.7 X6: Versorgung Versorgung 24 VDC (5W; 18VDC – 32 VDC) X6. 24V X6. 0V Versorgung Masse (intern nicht verbunden mit X3:IN- oder X4:U/I-) Eine Absicherung der 24 VDC Versorgung ist extern vorzusehen. 5.3 Status LEDs Leuchtet ROT, wenn ein Alarm aufgetreten ist (HI-Alarm, WD-Alarm, Sensor Fehler, interner Hardware Fehler) Leuchtet GRÜN, wenn sich das Gerät in ordnungsgemäßem Zustand... -
Seite 13: Bedientasten
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 5.5 Bedientasten Menüsteuerung: Einen Menüpunkt nach oben gehen Im Eingabemodus: Wert um 1 erhöhen Menüsteuerung: Einen Menüpunkt nach unten gehen Im Eingabemodus: Wert um 1 reduzieren Anzeigewert zwischen Kanal 1 und 2 wechseln MODE Im Eingabemodus: Eingabe vorzeitig beenden. -
Seite 14: Bedienung
AT265 Benutzerhandbuch 6 Bedienung 6.1 Einschalten des Moduls Nach dem Einschalten des Moduls durch Anlegen der Versorgungsspannung wird im Display zunächst für einige Sekunden der Modulname (zB. ) und dann dessen Versionsnum- mer (zB. ) angezeigt. ... -
Seite 15: Werteingabe
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 6.4.2 Werteingabe Mit den Pfeiltasten kann der gewünschte Parameterwert eingestellt werden. Solange die Taste gedrückt bleibt, ist nur der Einstellwert zu sehen. Wird die Taste losgelassen, blinkt der Parametername abwechselnd mit dem Wert. Mit der Taste E muss der eingegebene Wert innerhalb von 3 Sekunden bestätigt werden. -
Seite 16: Parameterliste
AT265 Benutzerhandbuch 6.7 Parameterliste Anzeige Bedeutung unterer Grenzwert, relativ zum maximalen Anzeigewert oberer Grenzwert 1, relativ zum maximalen Anzeigewert oberer Grenzwert 2, relativ zum maximalen Anzeigewert maximaler Differenzwert Konfig. Analog Ausgang U+ ... -
Seite 17: Parameterbeschreibungen Im Detail
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 6.8 Parameterbeschreibungen im Detail unterer Grenzwert, relativ zu Wenn einer der beiden Messwerte den hier eingestellten Wert unterschrei- Der kleinere tet, wird LO-Alarm ausgelöst. der als = 10 Alarm wird bei Unterschreiten von 10% von ... - Seite 18 AT265 Benutzerhandbuch oberer Grenzwert 2 relativ zu Wenn der Messwert des zweiten Sensors den hier eingestellten Wert über- schreitet, wird HI-Alarm ausgelöst. Default = 90 Alarm wird bei Überschreiten von 90% von Beispiel:...
- Seite 19 Abweichung beider Messwerte ( Einheit Ein Einstellwert von 0 bewirkt einen Alarm ohne Verzögerung. Funktion des 2. Analogausgangs In Modul AT265 steht diese Funktion nicht zur Verfügung Default Einheit Kleinster erlaubter, negativer Messwert ...
- Seite 20 AT265 Benutzerhandbuch Maximaler Anzeigewert Der hier eingegebene Wert definiert den oberen gültigen, im Display er- scheinenden Messwert. Dieser muss mit den entsprechenden Kenndaten Default der verwendeten Sensoren übereinstimmen. Einheit (unverbindliche Beispiele: 350 für 350bar; 100 für 100kg; 500 für 5kN…) Wenn der erfasste Messwert diesen Wert erreicht, wird die maximale Spannung am Analogausgang ausgegeben.
- Seite 21 FELLER ENGINEERING AT265 Benutzerhandbuch GmbH Empfindlichkeit Sensor 2 nur lesen Hier kann nach der Kalibrierung von Sensor 2 dessen ermittelte Empfind- nur lesen lichkeit abgelesen werden. Default Einheit mV / 10V Modulbezeichnung nur lesen Hier ist die Bezeichnung des Moduls abzulesen (265, 266 oder 267) nur lesen ...
-
Seite 22: Fehlermeldungen
AT265 Benutzerhandbuch 7 Fehlermeldungen 7.1 Fehlermeldungen im Display Im Falle eines Fehlers oder einer Störung können folgende Fehlermeldungen angezeigt wer- den, die gleichzeitig auch ein Öffnen der Relaiskontakte 13-14 und 23-24, sowie ein Abschalten des digitalen Ausgangs OU2 bewirken. Fehlermeldungen Sensoren... - Seite 23 Druckwert von Tritt die Meldung zu früh oder DMS1 und DMS2 ist zu häufig auf, den max. Diffe- BEI MODUL AT265 NICHT betragsmäßig höher renzwert anpassen. VERWENDET, STATTDESSEN KOMMT als der maximal er- WARNMELDUNG ...
- Seite 24 AT265 Benutzerhandbuch Signalfehler am Analogausgang 1 Verbindung des Ana- Externe Beschaltung der logausgangs zwischen Ausgänge Uout und Iout Modul und Maschi- prüfen: nensteuerung Bürde an Iout größer als unterbrochen. 500 Ohm ? Leitung an Iout zur Maschi- ne unterbrochen ?
-
Seite 25: Warnmeldungen Im Display
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 7.2 Warnmeldungen im Display Im Falle einer Warnung können folgende Warnmeldungen angezeigt werden, die ein Ab- schalten des digitalen Ausgangs OU1 bewirken. Im Gegensatz zu Fehlermeldungen müssen Warnungen nicht quittiert werden. Warnmeldungen Anzeige Bedeutung(en) Ursache... -
Seite 26: Verhalten Der Ausgänge Bei Fehlern
AT265 Benutzerhandbuch 7.3 Verhalten der Ausgänge bei Fehlern Ausgang Fehlerursache Verhalten Analog- Überlaufwert DMS1 Sensorbruch, Kurzschluss, ausgang 1 11V oder 24mA Fehlverdrahtung bis Quittierung erfolgt Analog- Überlaufwert DMS2 Sensorbruch, Kurzschluss, ausgang 2 11V oder 24mA Fehlverdrahtung bis Quittierung erfolgt Relais- Kontakt öffnet bis zur... -
Seite 27: Inbetriebnahme Und Einrichtung
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 8 Inbetriebnahme und Einrichtung 8.1 Kalibrierung der DMS-Messbrücken Das Gerät muss an die DMS-Messbrücken angepasst (kalibriert) werden, um dessen elektri- sche Eigenschaften zu berücksichtigen. Unabhängig davon kann nach einer Erwärmung oder Vorspannung auf einen Anfangs- bzw. -
Seite 28: Kalibriervorgang
AT265 Benutzerhandbuch 8.2 Kalibriervorgang Um Temperatureinflüsse gering zu halten, sollte der Kalibriervorgang erst 10 min. nach Inbe- triebsetzung des Moduls und des DMS-Aufnehmers bei Vorliegen der üblichen Betriebstemperatur durchgeführt werden. Vor der Durchführung des Kalibriervorgangs müssen sinnvolle Vorgaben für DMS- Messbrücken in Parameter... -
Seite 29: Anhang
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 9 Anhang 9.1 Definition „Namur NE43“ Eine sehr breite Verwendung findet das Signal 4 … 20 mA in der Übertragung von Sensor- werten. Hierbei wird z. B. das im Produktionsprozess zu messende Drucksignal eines Druckmessumformers 0 … 10 bar durch die Elektronik im Modul auf 4..20 mA umgesetzt. -
Seite 30: Optional Erhältliches Zubehör
AT265 Benutzerhandbuch 9.2 Optional erhältliches Zubehör 9.2.1 Montagewinkel mit Schirmklemmen und PE-Anschluss Zur optimalen Installation der Kabelzuführung ist unter Bestellnummer 99-00162 ein Monta- gewinkel mit Schirmklemme und PE-Anschluss erhältlich. Dieser sorgt zum einen für eine sichere Zugentlastung der Leitungen, zum anderen für eine zuverlässige Erdung des Schutzschirms. -
Seite 31: Technische Daten
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 9.3 Technische Daten Gehäuse und Montage Abmessungen (BxHxT) 53 mm x 116 mm x 125 mm Gewicht 550 g Gehäusematerial Metall Schutzart IP 20 Befestigung Schnappbefestigung für Montageschiene TS35 Arbeitstemperatur 0..50°C / keine Betauung Bedienung... -
Seite 32: Service Adresse
(T1) Digital OUT 7,13 x 10 Analog OUT 11,37 x 10 Relais OUT 10,09 x 10 Auszug aus dem FMEDA-Kenndatenblatt zu AT265 (kann separat angefordert werden) Normen und Vorschriften CE Konformität: EN 61326-1, EN 61000 EMV Richtlinie: 2014/30/EU Niederspannungsrichtlinie: 2014/35/EU... -
Seite 33: Kundenseitig Eingestellte Parameter
FELLER ENGINEERING AT265 Benutzerhandbuch GmbH 9.5 Kundenseitig eingestellte Parameter Projekt _______________________________________________ Datum _______________________________________________ Name _______________________________________________ Anzeige Bedeutung Eingestellter Wert unterer Grenzwert, relativ zum maximalen Anzeigewert oberer Grenzwert 1, relativ zum maximalen Anzeigewert oberer Grenzwert 2, relativ zum ... - Seite 34 AT265 Benutzerhandbuch Seite 34 Version 1.06...
