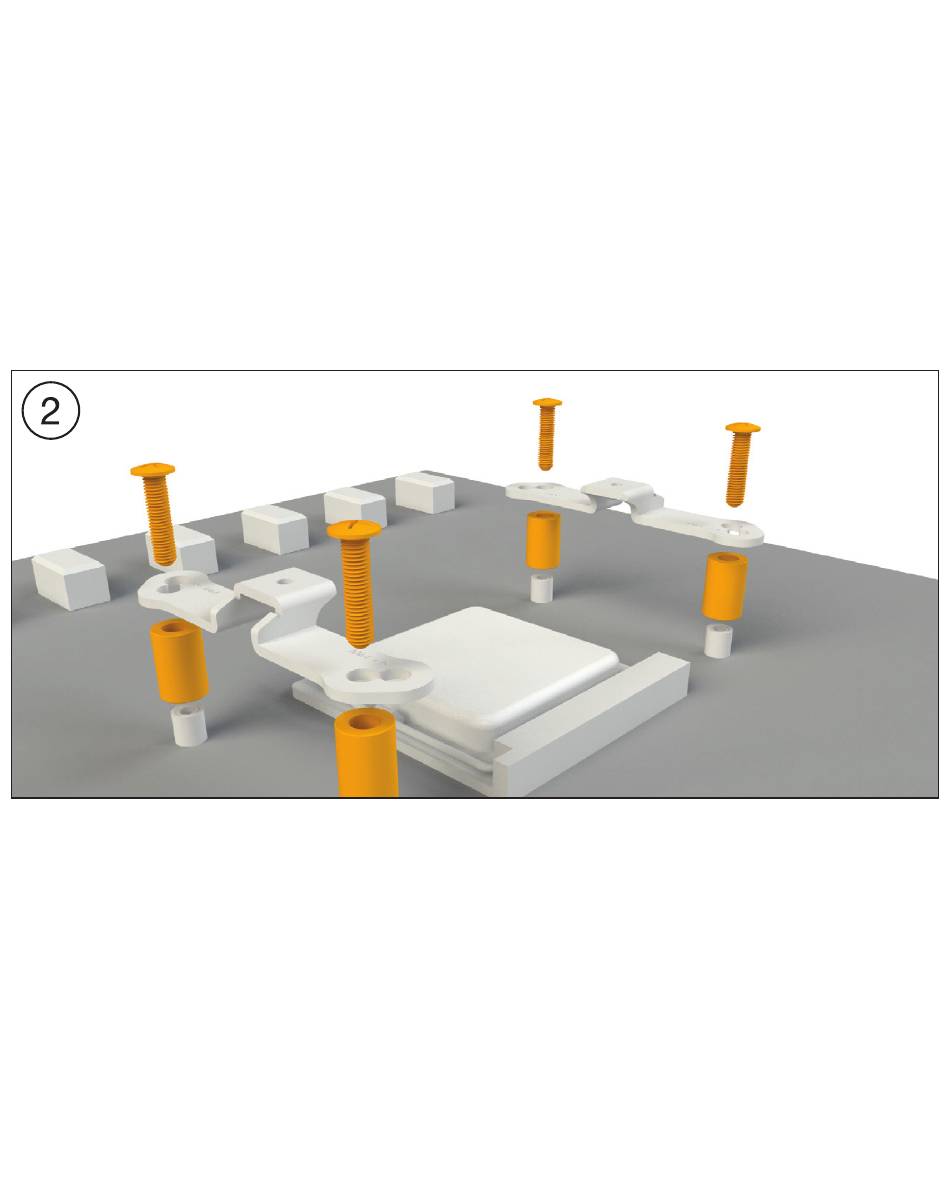

Place the four AMD spacer nuts (8) over the bolt
threads of the backplate on the front side and fix
both the AMD mounting brackets (5) using the
AMD backplate screws (11).
Note: To install Silent Loop 2 (1) onto an AM3
motherboard, please use the four AM3 washers
(15) and place these over the bolts of the factory-
mounted backplate on the front side of the
motherboard.
Platzieren Sie über die Vorderseite die vier
AMD Abstandsbolzen (8) über den Gewinden
der Backplate und fixieren die beiden kurzen
AMD Montagebrücken (5) mit Hilfe der AMD
Backplate-Schrauben (11).
Hinweis: Zur Installation der Silent Loop 2
(1) auf einem AM3 Mainboard nutzen Sie bitte
die vier AM3 Unterlegscheiben (15) und legen
diese auf die Bolzen der werkseitig montierten
Backplate über die Mainboard Vorderseite.
7
