Intel LGA 2011(-3) square ILM / LGA 2066
The following parts are needed for this:
Silent Loop 2 CPU cooler (1), fans (2), Intel mounting brackets (4), Intel spacer nut A (6), Mounting
bracket fastening screws (9), Radiator mounting screws (12), Fan mounting screws (13), Thermal
paste (16), Y-cable (19)
Es werden folgende Bauteile benötigt:
Silent Loop 2 CPU Kühler (1), Lüfter (2), Intel Montagebrücken (4), Intel Gewindebolzen A (6),
Befestigungsschrauben für die Montagebrücke (9), Radiator Befestigungsschrauben (12), Lüfter
Befestigungsschrauben (13), Wärmeleitpaste (16), Y-Kabel (19)

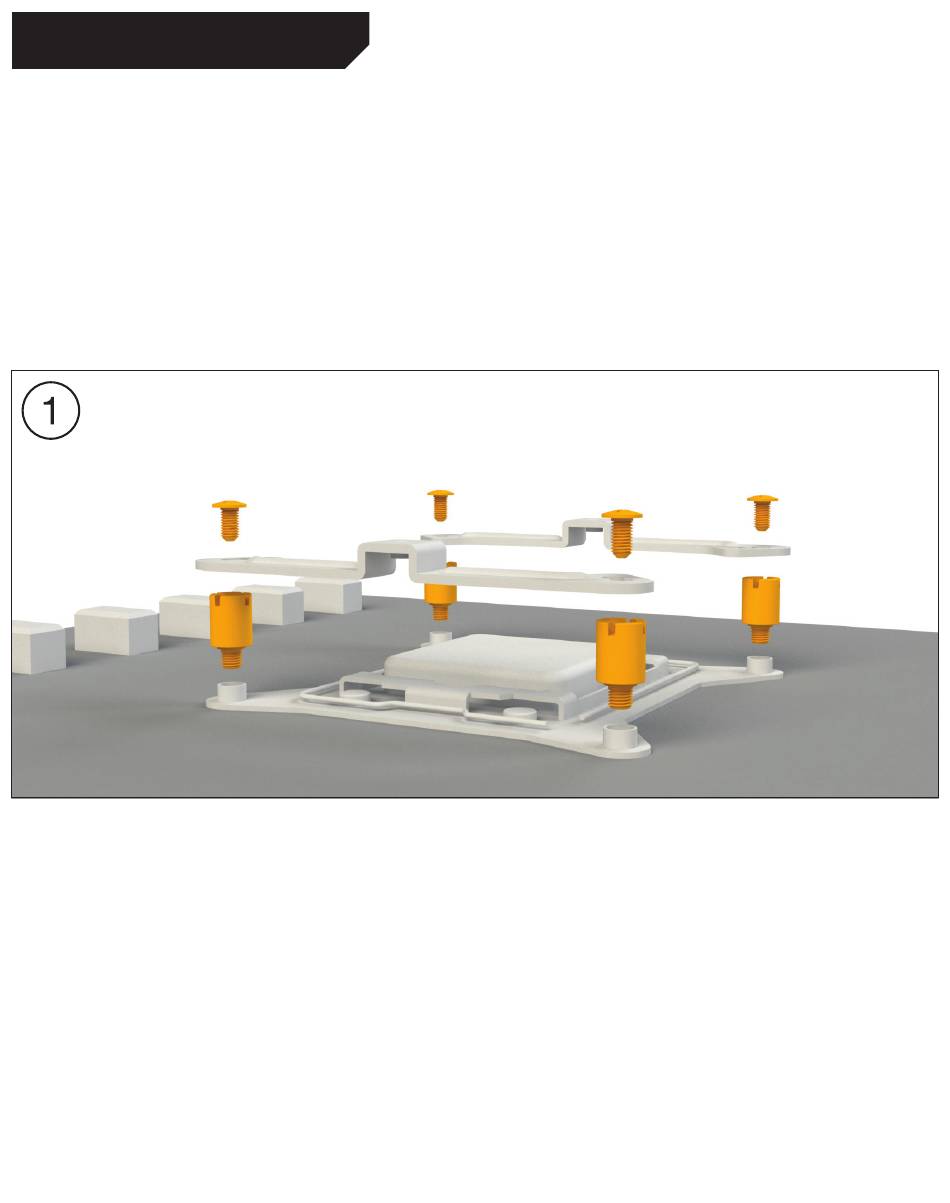

Assembly of the cooler mounting frame
First screw the Intel spacer nuts A (6) into the
threaded holes of the socket frame. Place both
the Intel mounting brackets (4) over the bolts
and affix these with the fixing screws for the
mounting bridges (9). To do this you can use a
normal crosshead screwdriver.
18
Aufbau des Kühlerbefestigungsrahmens
Schrauben Sie zuerst die Intel Gewindebolzen A
(6) in die Gewinde des Sockelrahmens. Platzieren
Sie die beiden Intel Montagebrücken (4) auf
den Intel Gewindebolzen und schrauben Sie
diese mit den Befestigungsschrauben für die
Montagebrücken (9) fest. Hierzu können Sie
einen üblichen Kreuz-Schraubendreher nutzen.
