DOK-CONTRL-S20*PM*3P*N-AP01-DE-P
Rexroth IndraControl S20-Leistungsmessmodul S20-PM-EF
3
Anschlussarten
3.1
Direktanschluss
Index (hex)
Objektname
0E23
PM_RatioVoltageTransducer
0E24
PM_RatioCurrentTransducer
Unabhängig von der verwendeten Anschlussart können Sie die Ströme und Span-
nungen direkt oder über Wandler anschließen. Am Beispiel eines Vierleiterdreh-
stromnetzes mit Messung des Neutralleiterstroms wird nachfolgend die Verdrah-
tung gezeigt.
Stellen Sie sicher, dass ein angeschlossener Neutralleiter auf erdnahem Potenzial
liegt, er darf maximal 45 V AC gegen Erde haben.
Das Leistungsmessmodul hat den Vorteil, dass Sie die Ströme direkt, d. h. span-
nungsführend, anschließen können. Dies ist bis zu einem Nennstrom von 5 A und
einer Phasenspannung bis 400 V möglich.
Der Messbereich liegt zwischen 0 A und 6 A, ein Strom ab 5 A gilt als Bereichs-
überschreitung.
Parametrierung (siehe auch
trieren"):
Bedeutung
Übertragungsverhältnis Spannungswandler
Übertragungsverhältnis Stromwandler
U1
U1
U2
U2
U3
U3
N
L1
L2
L3
N

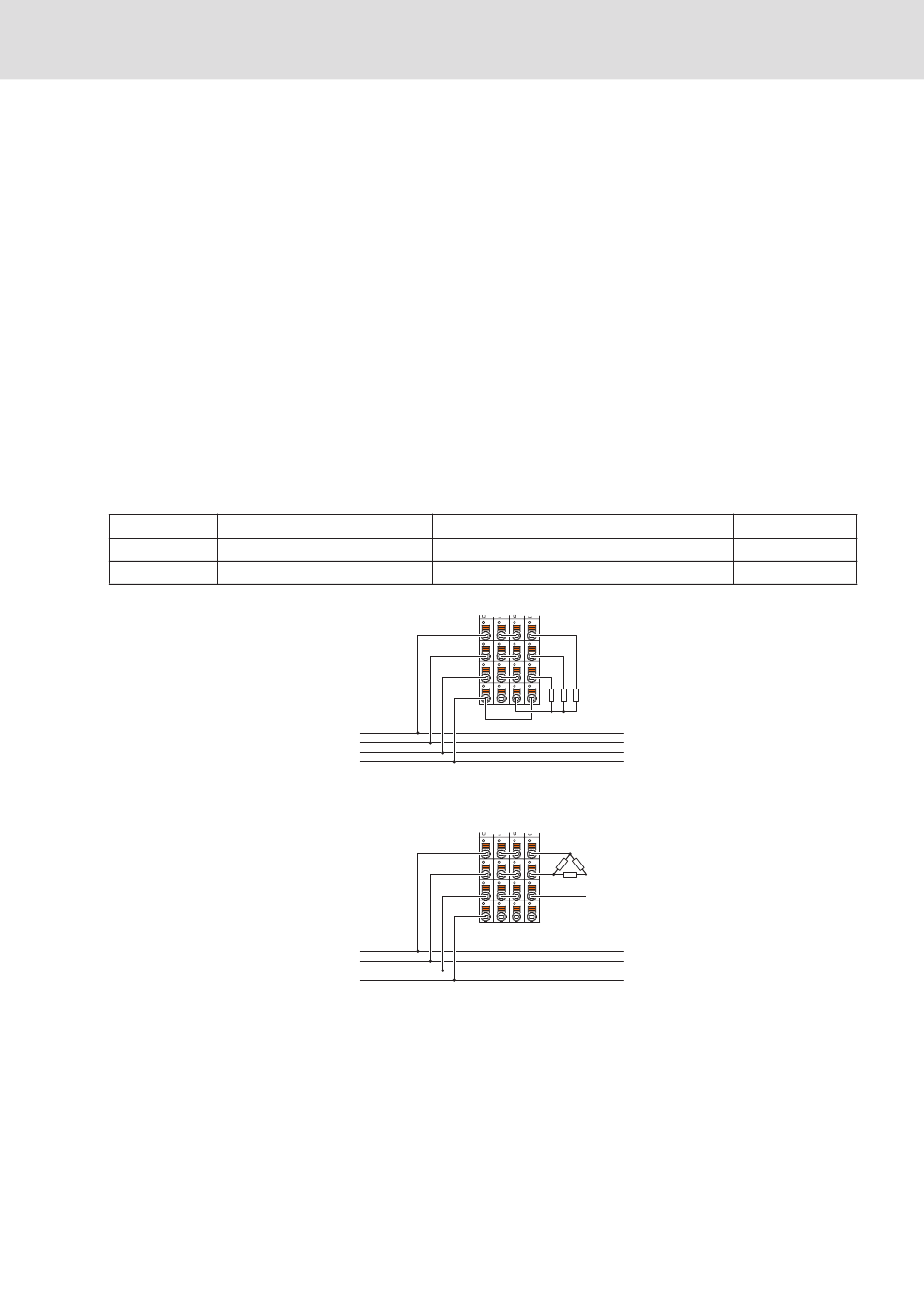

Abb. 3-1
Direktanschluss: Anschluss eines 3-Phasen-Verbrauchers zur Leistungs-
messung in Sternschaltung mit Neutralleiterstrom
L1
L1
L2
L2
L3
L3
N
L1
L2
L3
N
Abb. 3-2
Direktanschluss: Anschluss eines 3-Phasen-Verbrauchers zur Leistungs-
messung in Dreieckschaltung
Bosch Rexroth AG
Abb. 6-3 „Applikationsobjekte: Parame-
I1k
I1I
I2k
I2I
I3k
I3I
INk
INI
I1k
I1I
I2k
I2I
I3k
I3I
INk
INI
9/42
Anschlussarten
Default-Wert
10 (1 : 1,0)
10 (1 : 1,0)
