1. Produktbeschreibung

1.1 Überblick CReaderVI

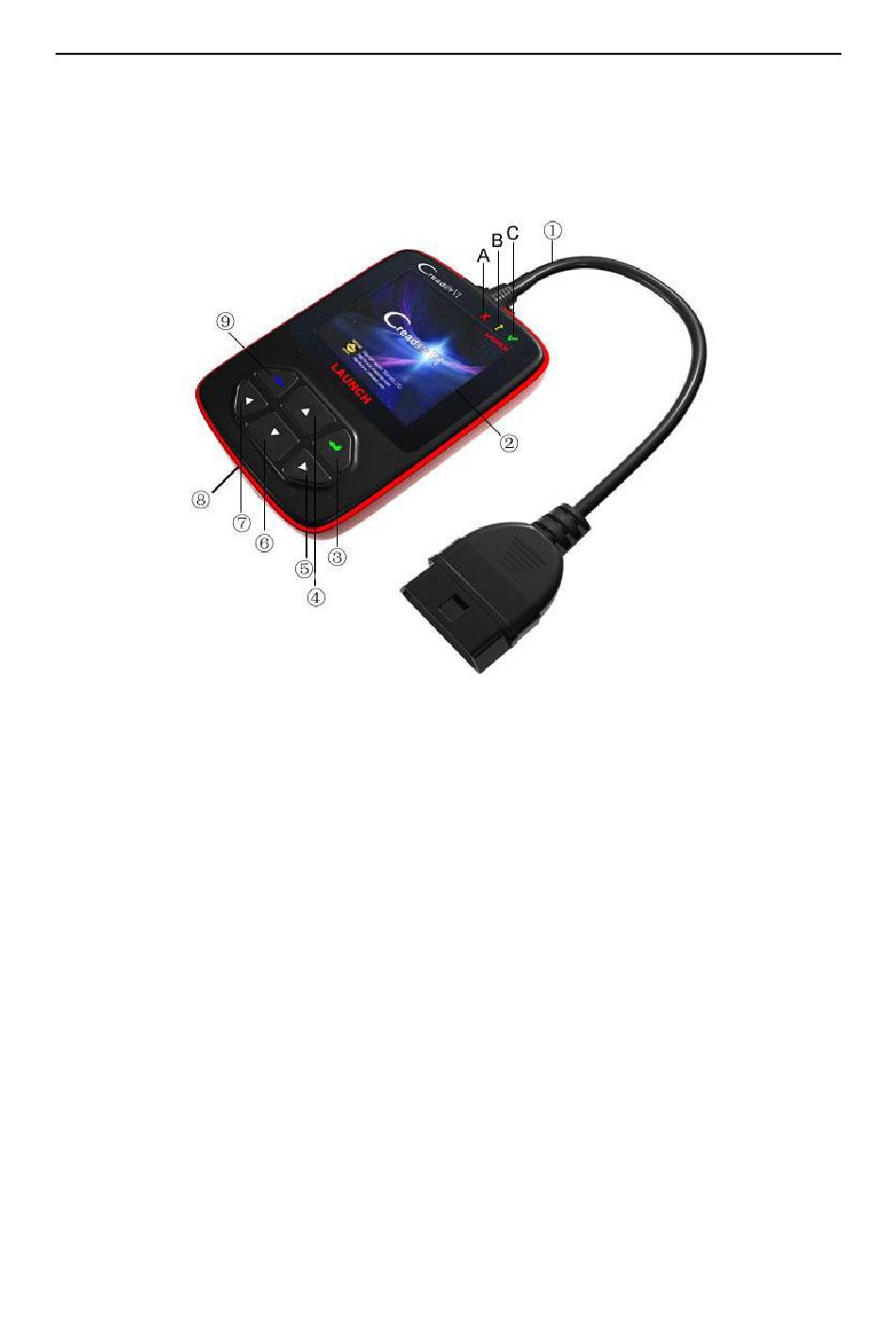

Abb. 1-1
① Kabel mit OBD II Stecker – Verbindet den CReaderVI mit der Diagnosebuchse des
Fahrzeugs.
② LCD DISPLAY – Zur Anzeige der Testergebnisse.
③ Taste ENTER – Zur Bestätigung einer Menüauswahl.
⑤ /⑦ Tasten RECHTS / LINKS – Zur entsprechenden Bewegung des Cursors; oder zum
Weiterblättern, falls mehrere Seiten angezeigt werden.
⑥/④ Tasten AUF / AB – Entsprechende Bewegung des Cursors.
⑧ USB Anschluss – Zur Verbindung mit einem PC zwecks Update des CReaderVI.
⑨ Taste EXIT – Zum letzten Menü zurückkehren.
A: Rote LED Kontrollleuchte – Bestätigter Fehler; leuchtet, wenn ein Fehlercode erkannt
wurde.
B: Gelbe LED Kontrollleuchte – Offener Fehler; leuchtet, wenn ein unbekannter
Fehlercode gefunden wurde.
C: Grüne LED Kontrollleuchte – Kein Fehler; leuchtet, wenn keine Fehlercodes gefudnen
wurden.
