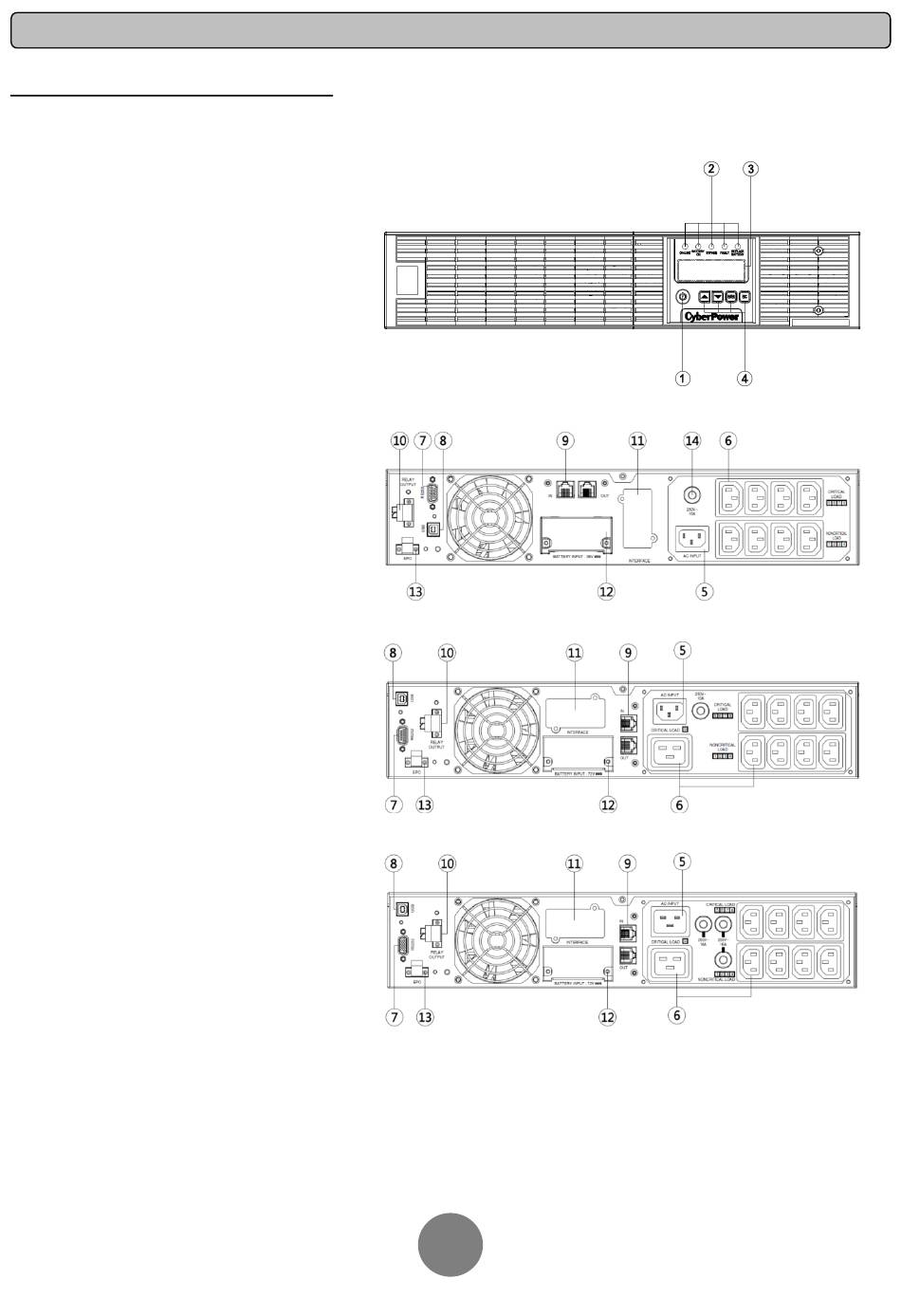

BESCHREIBUNG USV Front- / Rü ckseite
1.
Netzschalter / Netzstromanzeige
Hauptschalter der USV ON / OFF. Zeigt an, dass
die USV eingeschaltet ist und die angeschlossenen
Geräte mit Strom versorgt.
2.
LED-Anzeige: USV Status / Fehler / Batterie
ersetzen
Zeigt den Status der USV, ob sie im Line-, Batterie-
oder Bypass-Modus arbeitet, ob es einen internen
Fehler gibt oder ob die Batterie ausgetauscht
werden muss.
3.
Multifunktions-LCD
Zeigt den USV-Status, Informationen,
Einstellungen und Ereignisse an.
4.
Funktionstasten
Nach oben und unten scrollen, Auswahl und Menü
verlassen.
5.
Sicherungsautomat
Schutz gegen Eingangsüberlast und Störung.
6.
Ausgänge mit Batterieabsicherung &
Ü berspannungsschutz
Ausgänge bieten einen Batterie-Backup und
Ü berspannungsschutz.
Kritische / Unkritische Last
Priorisieren der angeschlossenen Geräte, um
sicherzustellen, dass die Batteriereserven bei
Stromausfall an bestimmte Ausgänge gehen. Die
USV kann so eingestellt werden, dass für den
„kritischen" Steckdosen angeschlossenen Geräte
zusätzliche Laufzeit zur Verfügung steht, während
die Stromversorgung der Geräte an den
„unkritischen" Ausgängen nach einer bestimmten
Zeit abgeschaltet wird.
7.
Serielle Schnittstelle
Die serielle Schnittstelle ermöglicht die
Kommunikation zwischen der USV und dem
Computer. Die USV kann den Computer über diese
Verbindung während eines Stromausfalls steuern,
der Computer kann umgekehrt die USV
überwachen und verschiedene programmierbare
Parameter verändern.
8.
USB-Anschluss
Anschluss zwischen USV und Computer,
ermöglicht die Kommunikation und Steuerung. Es
wird empfohlen, die Power Panel® Business –
Agent auf dem PC / Server zu installieren, der über
USB mit der USV verbunden ist.
9.
Ü berspannungsgeschützte
Kommunikationsanschlüsse RJ-45 / RJ-11
Diese Ports werden verwendet, um RJ-45 /
RJ-11-Geräte zu schützen (ADSL, LAN, Telefon /
Modem-Leitungen) und vor Ü berspannungen zu
schützen, die über diesen Weg auftreten können.
10.
Relais-Ausgang
Wandelt die USV-Signale für die Ausgabe über
potentialfreien Trockenkontakte für die industrielle
Steuerung um.
BASISFUNKTIONEN
11.
SNMP / HTTP-Netzwerk Slot
Slot für die Installation einer optionalen SNMP-Karte für die
Remote-Netzwerk-Steuerung und Ü berwachung.
OL1000ERTXL2U / OL1500ERTXL2U / OL2000ERTXL2U / OL3000ERTXL2U
OL1000ERTXL2U / OL1500ERTXL2U
OL2000ERTXL2U
OL3000ERTXL2U
12.
Anschluss für externes Batteriemodul
Anschluss für zusätzliche CyberPower XL Batteriemodule.
13.
Not-Aus-Stecker (EPO - Emergency Power Off)
Ermöglicht das Not-Aus von USV und angeschlossenen Geräten.
14.
AC-Eingang
Schließ en Sie das Netzkabel an eine ordnungsgemäß verdrahtete und geerdete
Steckdose.
7
