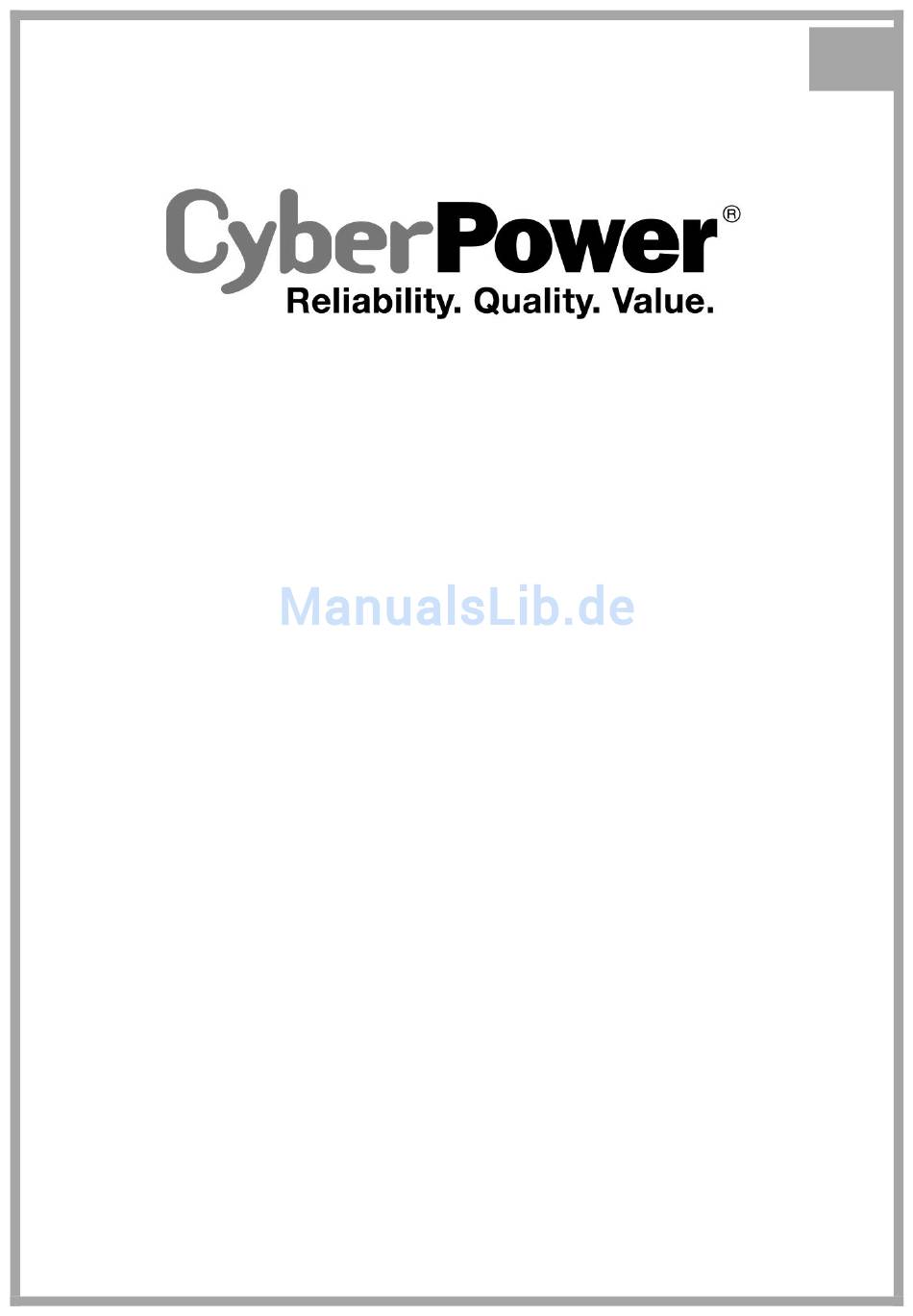

- Seite 1 Bedienungsanleitung Professional Rack Mount LCD Series PR3000ELCDRT2U K01-0000111-00...
-
Seite 2: Wichtige Sicherheitshinweise
Kraft setzt. ACHTUNG! NUTZEN SIE DIESE USV KEINESFALLS FÜR MEDIZINISCHE ODER LEBENSERHALTENDE GERÄTE! CyberPower verkauft keine Geräte für medizinische oder lebenserhaltende Anwendungen. Nutzen Sie diese USVs unter keinen Umständen bei Geräten, die in irgendeiner Form lebenserhaltende oder medizinische Systeme oder Patientenpflege unterstützen. - Seite 3 (grau); (98) ein serielles Kabel (DB-9), (10) sechs Stromkabel AUTOMATISCHE SPANNUNGSREGULIERUNG (AVR) Die USVs des Modells PR3000ELCDRT2U liefern im Netz- und Batteriebetrieb einen reinen Sinus, die der Netzspannung aus der normalen Steckdose gleicht. Die automatische Spannungsregelung sorgt für eine konstante und sichere Ausgangsspannung der angeschlossenen Geräte.
- Seite 4 INSTALLATION DER HARDWARE 1. Sie können Ihre neue USV gleich nach dem Erhalt nutzen, wir empfehlen aber die Batterien zunächst für mindestens acht Stunden aufzuladen. Damit stellen Sie sicher, dass die Batterie ihre maximale Kapazität erreicht hat. Während des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein. Um die Batterien aufzuladen, schließen Sie die USV einfach an Ihr Stromnetz an.
- Seite 5 GRUNDFUNKTIONEN PR3000ELCDRT2U BESCHREIBUNG VORDER / RÜCKSEITE 1. Netzschalter Haupt-Ein-/Ausschalter für die angeschlossenen Geräte. PR3000ELCDRT2U 2. Funktionsanzeige Diese LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgängen keine Störungen anliegen. 3. Multifunktions-LDC Mikroprozessorgesteuertes und hintergrundbeleuchtetes High-Resolution-LCD, das alle Informationen der USV mittels Piktogrammen und Texten anzeigt.
- Seite 6 14. EPO (Emergency Power Off) Port / Not-Aus Anschluss Ermöglicht das Ausschalten der USV remote von einem anderen Standort aus. 15. (XL) Anschluß für Externe Batterie-Erweiterung Erlaubt das Anschließen zusätzlicher Batterie-Erweiterungen von CyberPower. 16. Erdungsanschluss Zum Erden der USV. ACHTUNG! Lesen und befolgen Sie unbedingt die WICHTIGEN SICHERHEITSANWEISUNGEN bevor Sie die Batterien warten bzw.
- Seite 7 ACHTUNG! Öffnen oder beschädigen Sie die Batterie keinesfalls. Austretendes Elektrolyt kann giftig sein und Haut und Augen verätzen. ACHTUNG! Bei Kurzschluss der Batterie treten sehr hohe Kurzschlussströme auf und es besteht die Gefahr eines elektrischen Schlages. Beachten Sie folgende Vorsichtsmaßnahmen, bevor sie die Batterien warten: Legen Sie Armbanduhr, Ringe und alle metallischen Teile ab.
- Seite 8 WECHSELN DER BATTERIEN (Fortsetzung) VORGEHEN BEIM TAUSCH DER BATTERIEN: 1. Entfernen Sie die Frontblende auf der 2. Entfernen Sie die beiden rechten Seite. Befestigungsschrauben der Kabelschutzabdeckung und entfernen Sie diese. Entfernen beiden 4. Trennen Sie das schwarze und rote Halteschrauben von der Steckerleiste. Kabel von der Batterie.
-
Seite 9: Erklärung Der Lcd-Anzeige
ERKLÄRUNG DER LCD-ANZEIGE EINGANGS-Spannungsmesser: Diese Messung zeigt eingehende Wechselspannung der Stromversorgung an. Die USV eingerichtet, mittels (Automatische Spannungsregulierung) die angeschlossenen Endgeräte mit einer stabilen Wechselspannung von 220-240V zu versorgen. Im Falle eines totalen Stromausfalles, einer gefährlichen Unter- oder Überspannung versorgt die USV über einen Spannungswandler die Endgeräte weiter mit einer stabilen Wechselspannung von 220-240V. -
Seite 10: Lcd Einstellungsmenü
LCD EINSTELLUNGSMENÜ 1. Grundeinstellung: a. Drücken Sie die Display-Auswahltaste um den Status der USV einzusehen: Menüpunkt Anzeige Eingangsspannung Ausgangsspannung Ausgangsfrequenz Last Erwartete Laufzeit Ladestand Batteriekapazität ℃ Celsius ℉ Fahrenheit b. Drücken und halten Sie die Display-Auswahltaste 4 Sekunden lang, Befindet sich die USV im Batteriemodus mit aktivem Alarm, wird dieser stumm geschaltet Befindet sich die USV im Strommodus, startet der Tastendruck eine Selbstdiagnose. -
Seite 11: Anleitung Setup Einstellungen
Produkte zu fertigen, um so zu einem der führenden umweltfreundlichen Unternehmen in der USV-Industrie zu werden. Reduzierung der Energiekosten mittels der GreenPower UPS Technologie CyberPower’s Ziel ist es, umweltfreundliche Geräte herzustellen und dem Anwender die besten Vorteile zu verschaffen. fortschrittliche... -
Seite 12: Technische Daten
TECHNISCHE DATEN Model PR3000ELCDRT2U Kapazität 3000 VA / 2700 W Eingang Eingangssteckertyp IEC 320 C20 220Vac – 240Vac Nominale Eingangsspannung 160Vac – 290Vac Eingangsspannungsbereich Eingangsfrequenzbereich 50/60Hz +/- 3Hz (automatische Erkennung) Ausgang Spannung im 230Vac +/-5% Batteriebetrieb Frequenz im Batteriebetrieb 50/60Hz +/- 0.1Hz Umschaltzeit (typ.) -
Seite 13: Troubleshooting
Laden Sie die Batterien wieder auf, indem Sie die USV geladen. mindestens 4 h am Stromnetz angeschlossen belassen. keinen Strom an die angeschlossenen USV wurde durch Kontaktieren Sie CyberPower Systems unter Geräte Blitzschlag oder Überlast support@cpsww.de. beschädigt. Unkritische Ausgänge Drücken Sie die Umschalttaste, um unkritische wurden wegen Überlast... - Seite 14 Cyber Power Systems, Inc. E-Mail: sales@cpsww.de Alle Rechte vorbehalten. Vervielfältigung ist ohne Erlaubnis verboten. Druckfehler vorbehalten. Copyright ©2015 CyberPower Systems Inc., behält sich alle Rechte vor. Reproduktion des Ganzen oder von ® Auszügen ist ohne vorherige schriftliche Zustimmung verboten. PowerPanel ist ein eingetragenes Warenzeichen der CyberPower Systems Inc.
