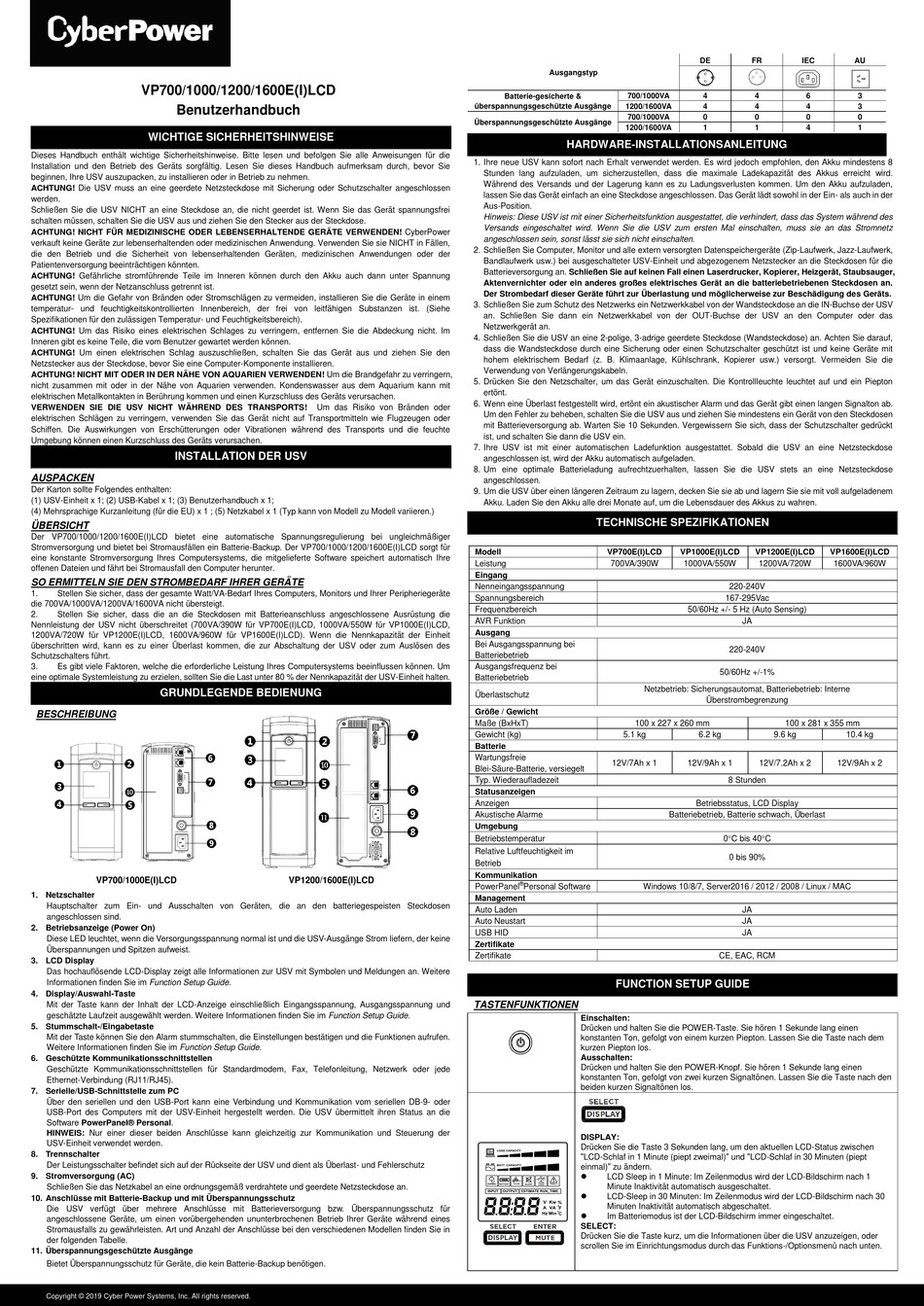

CyberPower VP700E(I)LCD Benutzerhandbuch

VP700/1000/1200/1600E(I)LCD
Benutzerhandbuch
WICHTIGE SICHERHEITSHINWEISE
Dieses Handbuch enthält wichtige Sicherheitshinweise. Bitte lesen und befolgen Sie alle Anweisungen für die
Installation und den Betrieb des Geräts sorgfältig. Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie
beginnen, Ihre USV auszupacken, zu installieren oder in Betrieb zu nehmen.
ACHTUNG! Die USV muss an eine geerdete Netzsteckdose mit Sicherung oder Schutzschalter angeschlossen
werden.
Schließ en Sie die USV NICHT an eine Steckdose an, die nicht geerdet ist. Wenn Sie das Gerät spannungsfrei
schalten müssen, schalten Sie die USV aus und ziehen Sie den Stecker aus der Steckdose.
ACHTUNG! NICHT FÜ R MEDIZINISCHE ODER LEBENSERHALTENDE GERÄ TE VERWENDEN! CyberPower
verkauft keine Geräte zur lebenserhaltenden oder medizinischen Anwendung. Verwenden Sie sie NICHT in Fällen,
die den Betrieb und die Sicherheit von lebenserhaltenden Geräten, medizinischen Anwendungen oder der
Patientenversorgung beeinträchtigen könnten.
ACHTUNG! Gefährliche stromführende Teile im Inneren können durch den Akku auch dann unter Spannung
gesetzt sein, wenn der Netzanschluss getrennt ist.
ACHTUNG! Um die Gefahr von Bränden oder Stromschlägen zu vermeiden, installieren Sie die Geräte in einem
temperatur- und feuchtigkeitskontrollierten Innenbereich, der frei von leitfähigen Substanzen ist. (Siehe
Spezifikationen für den zulässigen Temperatur- und Feuchtigkeitsbereich).
ACHTUNG! Um das Risiko eines elektrischen Schlages zu verringern, entfernen Sie die Abdeckung nicht. Im
Inneren gibt es keine Teile, die vom Benutzer gewartet werden können.
ACHTUNG! Um einen elektrischen Schlag auszuschließ en, schalten Sie das Gerät aus und ziehen Sie den
Netzstecker aus der Steckdose, bevor Sie eine Computer-Komponente installieren.
ACHTUNG! NICHT MIT ODER IN DER NÄ HE VON AQUARIEN VERWENDEN! Um die Brandgefahr zu verringern,
nicht zusammen mit oder in der Nähe von Aquarien verwenden. Kondenswasser aus dem Aquarium kann mit
elektrischen Metallkontakten in Berührung kommen und einen Kurzschluss des Geräts verursachen.
VERWENDEN SIE DIE USV NICHT WÄ HREND DES TRANSPORTS!
elektrischen Schlägen zu verringern, verwenden Sie das Gerät nicht auf Transportmitteln wie Flugzeugen oder
Schiffen. Die Auswirkungen von Erschütterungen oder Vibrationen während des Transports und die feuchte
Umgebung können einen Kurzschluss des Geräts verursachen.
INSTALLATION DER USV
AUSPACKEN
Der Karton sollte Folgendes enthalten:
(1) USV-Einheit x 1; (2) USB-Kabel x 1; (3) Benutzerhandbuch x 1;
(4) Mehrsprachige Kurzanleitung (für die EU) x 1 ; (5) Netzkabel x 1 (Typ kann von Modell zu Modell variieren.)
Ü BERSICHT
Der VP700/1000/1200/1600E(I)LCD bietet eine automatische Spannungsregulierung bei ungleichmäß iger
Stromversorgung und bietet bei Stromausfällen ein Batterie-Backup. Der VP700/1000/1200/1600E(I)LCD sorgt für
eine konstante Stromversorgung Ihres Computersystems, die mitgelieferte Software speichert automatisch Ihre
offenen Dateien und fährt bei Stromausfall den Computer herunter.
SO ERMITTELN SIE DEN STROMBEDARF IHRER GERÄ TE
1. Stellen Sie sicher, dass der gesamte Watt/VA-Bedarf Ihres Computers, Monitors und Ihrer Peripheriegeräte
die 700VA/1000VA/1200VA/1600VA nicht übersteigt.
2. Stellen Sie sicher, dass die an die Steckdosen mit Batterieanschluss angeschlossene Ausrüstung die
Nennleistung der USV nicht überschreitet (700VA/390W für VP700E(I)LCD, 1000VA/550W für VP1000E(I)LCD,
1200VA/720W für VP1200E(I)LCD, 1600VA/960W für VP1600E(I)LCD). Wenn die Nennkapazität der Einheit
überschritten wird, kann es zu einer Ü berlast kommen, die zur Abschaltung der USV oder zum Auslösen des
Schutzschalters führt.
3. Es gibt viele Faktoren, welche die erforderliche Leistung Ihres Computersystems beeinflussen können. Um
eine optimale Systemleistung zu erzielen, sollten Sie die Last unter 80 % der Nennkapazität der USV-Einheit halten.
GRUNDLEGENDE BEDIENUNG

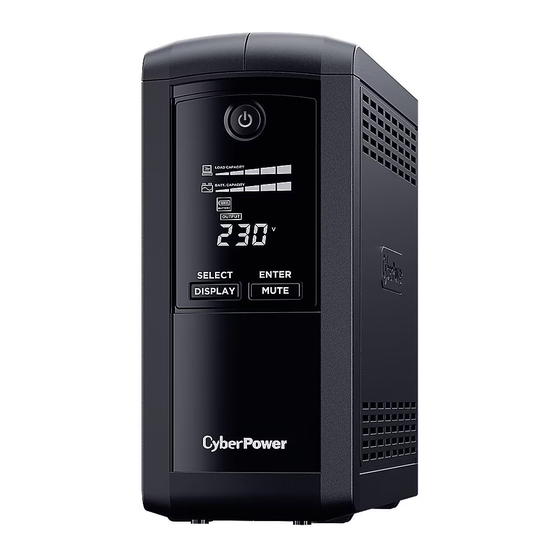

BESCHREIBUNG
VP700/1000E(I)LCD
1. Netzschalter
Hauptschalter zum Ein- und Ausschalten von Geräten, die an den batteriegespeisten Steckdosen
angeschlossen sind.
2. Betriebsanzeige (Power On)
Diese LED leuchtet, wenn die Versorgungsspannung normal ist und die USV-Ausgänge Strom liefern, der keine
Ü berspannungen und Spitzen aufweist.
3. LCD Display
Das hochauflösende LCD-Display zeigt alle Informationen zur USV mit Symbolen und Meldungen an. Weitere
Informationen finden Sie im Function Setup Guide.
4. Display/Auswahl-Taste
Mit der Taste kann der Inhalt der LCD-Anzeige einschließ lich Eingangsspannung, Ausgangsspannung und
geschätzte Laufzeit ausgewählt werden. Weitere Informationen finden Sie im Function Setup Guide.
5. Stummschalt-/Eingabetaste
Mit der Taste können Sie den Alarm stummschalten, die Einstellungen bestätigen und die Funktionen aufrufen.
Weitere Informationen finden Sie im Function Setup Guide.
6. Geschü tzte Kommunikationsschnittstellen
Geschützte Kommunikationsschnittstellen für Standardmodem, Fax, Telefonleitung, Netzwerk oder jede
Ethernet-Verbindung (RJ11/RJ45).
7. Serielle/USB-Schnittstelle zum PC
Ü ber den seriellen und den USB-Port kann eine Verbindung und Kommunikation vom seriellen DB-9- oder
USB-Port des Computers mit der USV-Einheit hergestellt werden. Die USV übermittelt ihren Status an die
Software PowerPanel® Personal.
HINWEIS: Nur einer dieser beiden Anschlüsse kann gleichzeitig zur Kommunikation und Steuerung der
USV-Einheit verwendet werden.
8. Trennschalter
Der Leistungsschalter befindet sich auf der Rückseite der USV und dient als Ü berlast- und Fehlerschutz
9. Stromversorgung (AC)
Schließ en Sie das Netzkabel an eine ordnungsgemäß verdrahtete und geerdete Netzsteckdose an.
10. Anschlü sse mit Batterie-Backup und mit Ü berspannungsschutz
Die USV verfügt über mehrere Anschlüsse mit Batterieversorgung bzw. Ü berspannungsschutz für
angeschlossene Geräte, um einen vorübergehenden ununterbrochenen Betrieb Ihrer Geräte während eines
Stromausfalls zu gewährleisten. Art und Anzahl der Anschlüsse bei den verschiedenen Modellen finden Sie in
der folgenden Tabelle.
11. Ü berspannungsgeschü tzte Ausgänge
Bietet Ü berspannungsschutz für Geräte, die kein Batterie-Backup benötigen.
Copyright © 2019 Cyber Power Systems, Inc. All rights reserved.
Um das Risiko von Bränden oder
VP1200/1600E(I)LCD
Ausgangstyp
700/1000VA
Batterie-gesicherte &
ü berspannungsgeschü tzte Ausgänge 1200/1600VA
700/1000VA
Ü berspannungsgeschü tzte Ausgänge
1200/1600VA
HARDWARE-INSTALLATIONSANLEITUNG
1. Ihre neue USV kann sofort nach Erhalt verwendet werden. Es wird jedoch empfohlen, den Akku mindestens 8
Stunden lang aufzuladen, um sicherzustellen, dass die maximale Ladekapazität des Akkus erreicht wird.
Während des Versands und der Lagerung kann es zu Ladungsverlusten kommen. Um den Akku aufzuladen,
lassen Sie das Gerät einfach an eine Steckdose angeschlossen. Das Gerät lädt sowohl in der Ein- als auch in der
Aus-Position.
Hinweis: Diese USV ist mit einer Sicherheitsfunktion ausgestattet, die verhindert, dass das System während des
Versands eingeschaltet wird. Wenn Sie die USV zum ersten Mal einschalten, muss sie an das Stromnetz
angeschlossen sein, sonst lässt sie sich nicht einschalten.
2. Schließ en Sie Computer, Monitor und alle extern versorgten Datenspeichergeräte (Zip-Laufwerk, Jazz-Laufwerk,
Bandlaufwerk usw.) bei ausgeschalteter USV-Einheit und abgezogenem Netzstecker an die Steckdosen für die
Batterieversorgung an. Schließ en Sie auf keinen Fall einen Laserdrucker, Kopierer, Heizgerät, Staubsauger,
Aktenvernichter oder ein anderes groß es elektrisches Gerät an die batteriebetriebenen Steckdosen an.
Der Strombedarf dieser Geräte führt zur Ü berlastung und mö glicherweise zur Beschädigung des Geräts.
3. Schließ en Sie zum Schutz des Netzwerks ein Netzwerkkabel von der Wandsteckdose an die IN-Buchse der USV
an. Schließ en Sie dann ein Netzwerkkabel von der OUT-Buchse der USV an den Computer oder das
Netzwerkgerät an.
4. Schließ en Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose (Wandsteckdose) an. Achten Sie darauf,
dass die Wandsteckdose durch eine Sicherung oder einen Schutzschalter geschützt ist und keine Geräte mit
hohem elektrischem Bedarf (z. B. Klimaanlage, Kühlschrank, Kopierer usw.) versorgt. Vermeiden Sie die
Verwendung von Verlängerungskabeln.
5. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Die Kontrollleuchte leuchtet auf und ein Piepton
ertönt.
6. Wenn eine Ü berlast festgestellt wird, ertönt ein akustischer Alarm und das Gerät gibt einen langen Signalton ab.
Um den Fehler zu beheben, schalten Sie die USV aus und ziehen Sie mindestens ein Gerät von den Steckdosen
mit Batterieversorgung ab. Warten Sie 10 Sekunden. Vergewissern Sie sich, dass der Schutzschalter gedrückt
ist, und schalten Sie dann die USV ein.
7. Ihre USV ist mit einer automatischen Ladefunktion ausgestattet. Sobald die USV an eine Netzsteckdose
angeschlossen ist, wird der Akku automatisch aufgeladen.
8. Um eine optimale Batterieladung aufrechtzuerhalten, lassen Sie die USV stets an eine Netzsteckdose
angeschlossen.
9. Um die USV über einen längeren Zeitraum zu lagern, decken Sie sie ab und lagern Sie sie mit voll aufgeladenem
Akku. Laden Sie den Akku alle drei Monate auf, um die Lebensdauer des Akkus zu wahren.
TECHNISCHE SPEZIFIKATIONEN
Modell VP700E(I)LCD
Leistung 700VA/390W
Eingang
Nenneingangsspannung
Spannungsbereich
Frequenzbereich
AVR Funktion
Ausgang
Bei Ausgangsspannung bei
Batteriebetrieb
Ausgangsfrequenz bei
Batteriebetrieb
Netzbetrieb: Sicherungsautomat, Batteriebetrieb: Interne
Ü berlastschutz
Grö ß e / Gewicht
Maß e (BxHxT) 100 x 227 x 260 mm
Gewicht (kg) 5.1 kg
Batterie
Wartungsfreie
12V/7Ah x 1
Blei-Säure-Batterie, versiegelt
Typ. Wiederaufladezeit
Statusanzeigen
Anzeigen
Akustische Alarme
Umgebung
Betriebstemperatur
Relative Luftfeuchtigkeit im
Betrieb
Kommunikation
®
PowerPanel Personal Software Windows 10/8/7, Server2016 / 2012 / 2008 / Linux / MAC
Management
Auto Laden
Auto Neustart
USB HID
Zertifikate
Zertifikate
FUNCTION SETUP GUIDE
TASTENFUNKTIONEN
Einschalten:
Drücken und halten Sie die POWER-Taste. Sie hören 1 Sekunde lang einen
konstanten Ton, gefolgt von einem kurzen Piepton. Lassen Sie die Taste nach dem
kurzen Piepton los.
Ausschalten:
Drücken und halten Sie den POWER-Knopf. Sie hören 1 Sekunde lang einen
konstanten Ton, gefolgt von zwei kurzen Signaltönen. Lassen Sie die Taste nach den
beiden kurzen Signaltönen los.
DISPLAY:
Drücken Sie die Taste 3 Sekunden lang, um den aktuellen LCD-Status zwischen
"LCD-Schlaf in 1 Minute (piept zweimal)" und "LCD-Schlaf in 30 Minuten (piept
einmal)" zu ändern.

LCD Sleep in 1 Minute: Im Zeilenmodus wird der LCD-Bildschirm nach 1
Minute Inaktivität automatisch ausgeschaltet.

LCD-Sleep in 30 Minuten: Im Zeilenmodus wird der LCD-Bildschirm nach 30
Minuten Inaktivität automatisch abgeschaltet.

Im Batteriemodus ist der LCD-Bildschirm immer eingeschaltet.
SELECT:
Drücken Sie die Taste kurz, um die Informationen über die USV anzuzeigen, oder
scrollen Sie im Einrichtungsmodus durch das Funktions-/Optionsmenü nach unten.
DE FR IEC
4 4 6
4 4 4
0 0 0
1 1 4
VP1000E(I)LCD VP1200E(I)LCD VP1600E(I)LCD
1000VA/550W 1200VA/720W 1600VA/960W
220-240V
167-295Vac
50/60Hz +/- 5 Hz (Auto Sensing)
JA
220-240V
50/60Hz +/-1%
Ü berstrombegrenzung
100 x 281 x 355 mm
6.2 kg 9.6 kg
12V/9Ah x 1 12V/7.2Ah x 2 12V/9Ah x 2
8 Stunden
Betriebsstatus, LCD Display
Batteriebetrieb, Batterie schwach, Ü berlast
0C bis 40C
0 bis 90%
JA
JA
JA
CE, EAC, RCM
AU
3
3
0
1
10.4 kg
