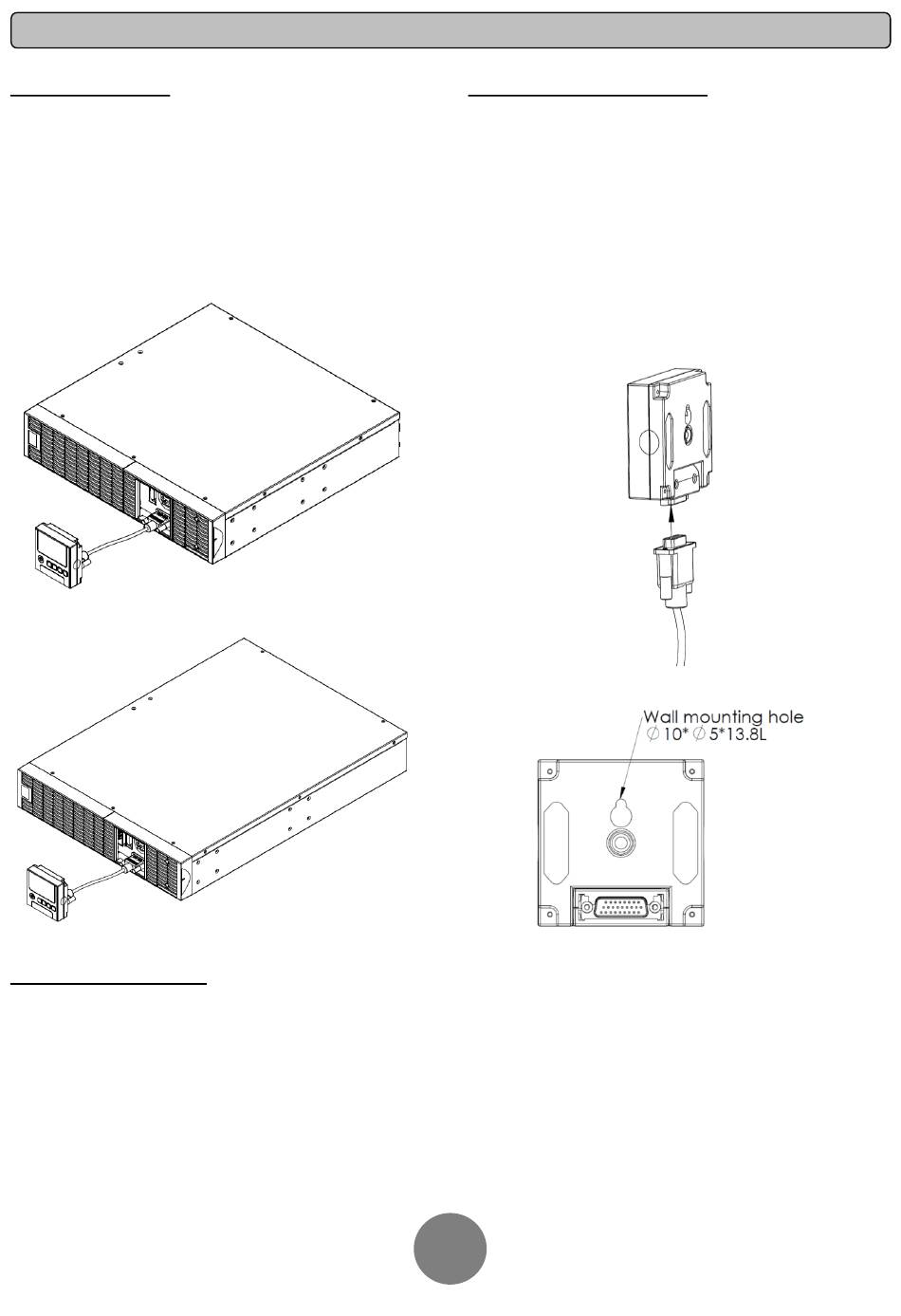

LCD MULTIFUNKTIONS MODUL und WANDBEFESTIGUNG
REMOTE CONTROL
Schritt 1: Entfernen des Multifunktions-LCD-Moduls
Schrauben Sie den rechten Bereich an der USV auf.
Trennen Sie die rechte Abdeckung von der USV. Heben Sie
das LCD-Modul vorsichtig ab. Bringen Sie die rechte
Abdeckung wieder an.
Schritt 2: Verbinden des DB26-Kabels
Verbinden Sie das DB26-Kabel vom LCD-Modul mit dem
„Remote Control Port" auf der Frontabdeckung, wie in der
folgenden Abbildung dargestellt.
SICHERHEITSHINWEISE
ACHTUNG! Installation muss von qualifiziertem Personal vorgenommen werden.
VORSICHT! Um einen Stromschlag zu vermeiden, schalten Sie das Gerät aus und nehmen Sie es vom Strom bevor Sie die
Installation der REMOTE CONTROL oder der WANDMONTAGE vornehmen.
ANLEITUNG WANDMONTAGE
Schritt 1: Entfernen des Multifunktions-LCD-Moduls
Schrauben Sie die rechte Abdeckung an der USV ab.
Trennen Sie die rechte Abdeckung von der USV. Heben Sie
das LCD-Modul vorsichtig ab. Bringen Sie die rechte
Abdeckung wieder an.
Schritt 2: Drehen des DB26-Anschluss am LCD-Modul
Schritt 3: Verbinden des DB26-Kabels
Verbinden Sie das DB26-Kabel vom LCD-Modul mit dem
„Remote Control Port" auf der Frontabdeckung, wie in der
folgenden Abbildung dargestellt.
Schritt 4: LCD-Modul an der Wand montieren
15
Copyright © 2020 CyberPower Systems, Inc.
