Heta Scan-line 80 Bedienungsanleitung, Installationsanweisungen Seite 19

Nach der Montage der Verkleidung und vor der
Montage der Abdeckung, den Schieber für die
Zuluftregelung wieder anschrauben.

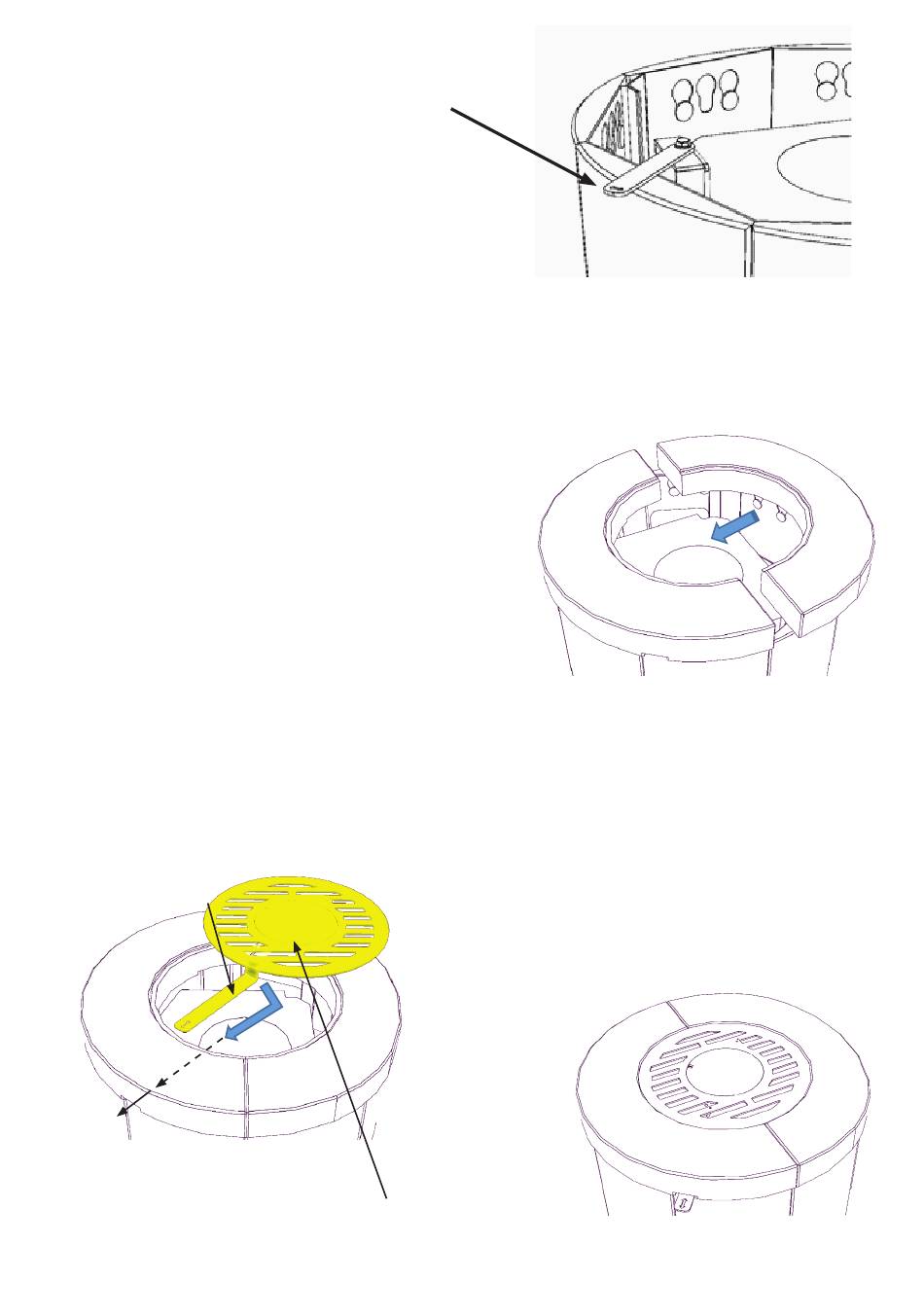

INSTALLATION VON TOP UND KONVECTION IN BEZUG AUF
SPECKSTEIN
Bei der Montage der Abdeckung zuerst (A) anbringen.
Danach (B) anbringen.
Bei der Montage der Konvektorabdeckung wie folgt vorgehen.
1: (x) in die ausgefräste Aussparung (y) im Abdeckstein schieben.
2: (z) danach in die Öffnung zwischen den Abdecksteinen schieben.
X
Y
Bei Anschluss des Rauchabzugs oben in der Abdeck-
platte, die Platte in der Mitte mit einer Zange ausbauen.
Z
A
Korrekt montierter Konvektorab-
deckung und Abdeckverkleidung.
B
