Heta Scan-line 80 Bedienungsanleitung, Installationsanweisungen Seite 10

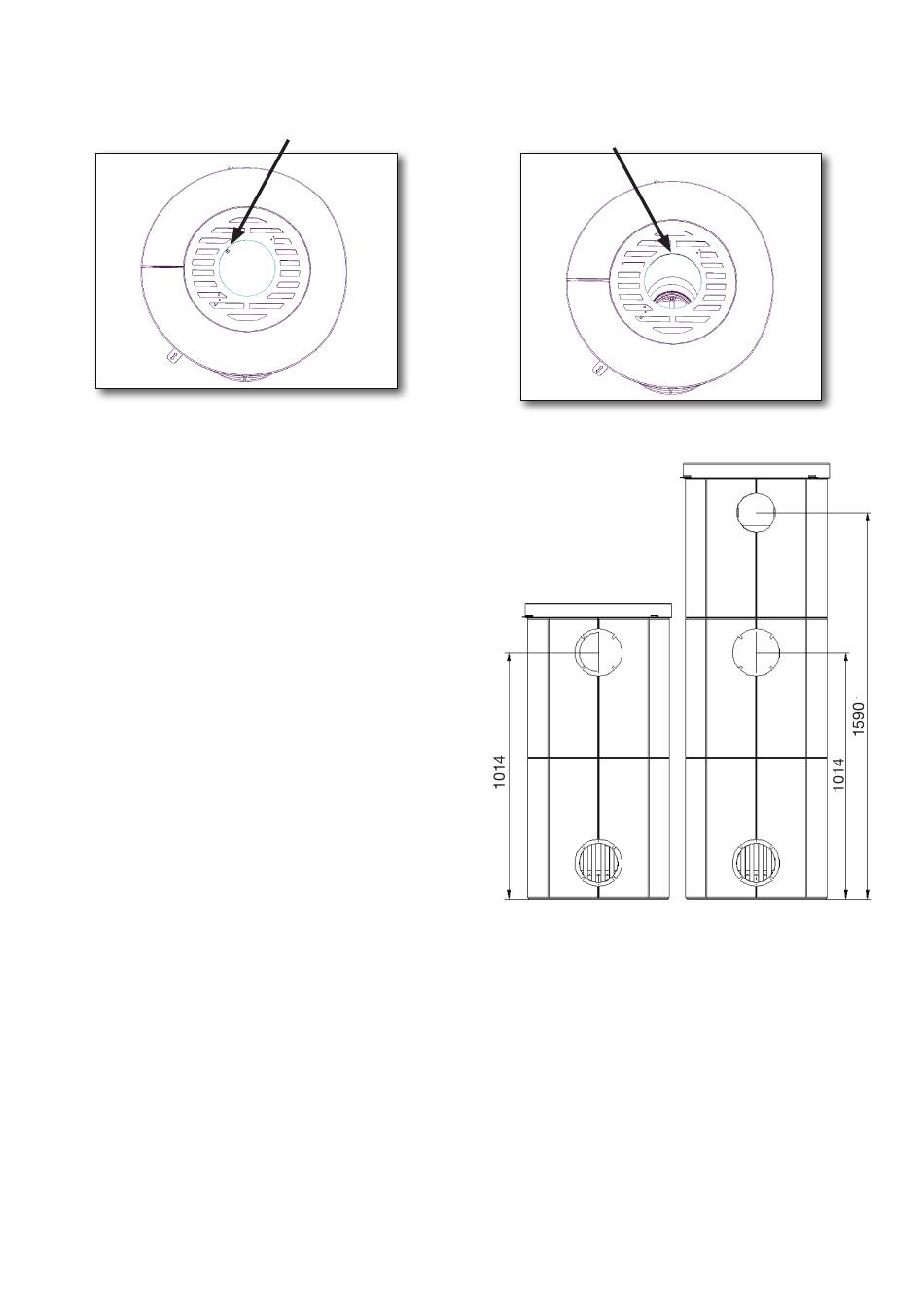

Rauchabzug oben
Das kleine Metallstück, das den Deckel mit der
Konvektionsklappe verbindet, abzwicken.
1
abzugsrohr hinten
Bei Anschluss des Abzugsrohrs hinten darf
der Deckel in der Konvektionsklappe NICHT
entfernt werden. Die Verkleidung muss gemäß
Montageanleitung für Speckstein/Keramikka-
cheln Scan-Line 80 und 80 XL Seite 11-19mit
den Löchern nach oben angebracht werden.
Die Abb.1 Skizze angegebenen Maße beziehen
sich nur auf die Rückplatte, die Stellschrauben
wurden dabei nicht berücksichtigt.
10
2
1
