Heta Scan-line 80 Bedienungsanleitung, Installationsanweisungen Seite 16

Beim Speckstein gibt es kein oben oder unten.
Sie können selbst entscheiden, wie gewendet
die Steine angebracht werden sollen.

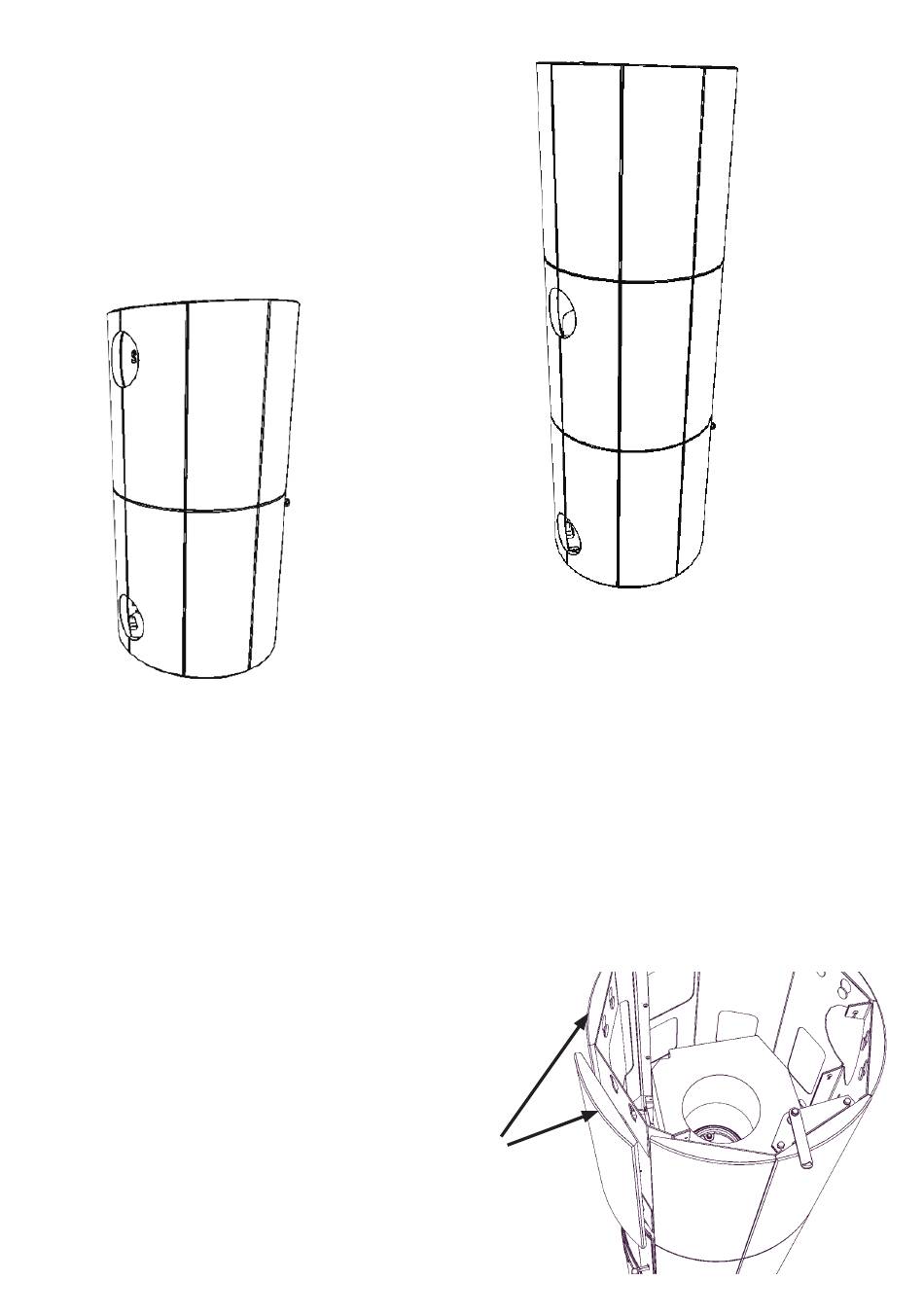

Für Scan-Line 80 werden 8 Verkleidungssteine
(E) benötigt. Die Verkleidungssteine können be-
liebig platziert werden, da die Steine für die ge-
genüberliegende Seite identisch sind.
C E
D E
Für den Scan-Line 80 XL Ofen werden 14
Verkleidungssteine (E) benötigt.
Die Verkleidungssteine können beliebig platzi-
ert werden, da die Steine für die gegenüberlie-
gende Seite identisch sind.
Nach der Montage der Steine (E) die beiden
oberen Frontsteine (F) montieren. Dabei gleich
vorgehen wie bei den anderen Verkleidungs-
steinen, allerdings beträgt der Abstand von
der Oberkante des Verkleidungssteins bis zum
Befestigungszapfen 55 mm.
Dies gilt nur für SL 80 XL!!!
Diese beiden Verkleidungssteine (F) sind
beliebig gegenseitig austauschbar.
16
E
E
Scan-Line 80
E
E
C E
D
E
Kleine Nachjustierungen können sowohl beim
Speckstein (Speckstein ist ein Naturstein) als
auch bei Keramikkacheln (bei Keramikkacheln
ist die Toleranzgrenze beim Herstellungsver-
fahren groß) erforderlich sein. Dazu den Speck-
stein/die Keramikkachel seitlich verschieben,
bis der Abstand zwischen den Verkleidungs-
steinen einheitlich ist.
Die Steine lassen sich nur seitlich verschieben.
E
E
E
Scan-Line 80 XL
