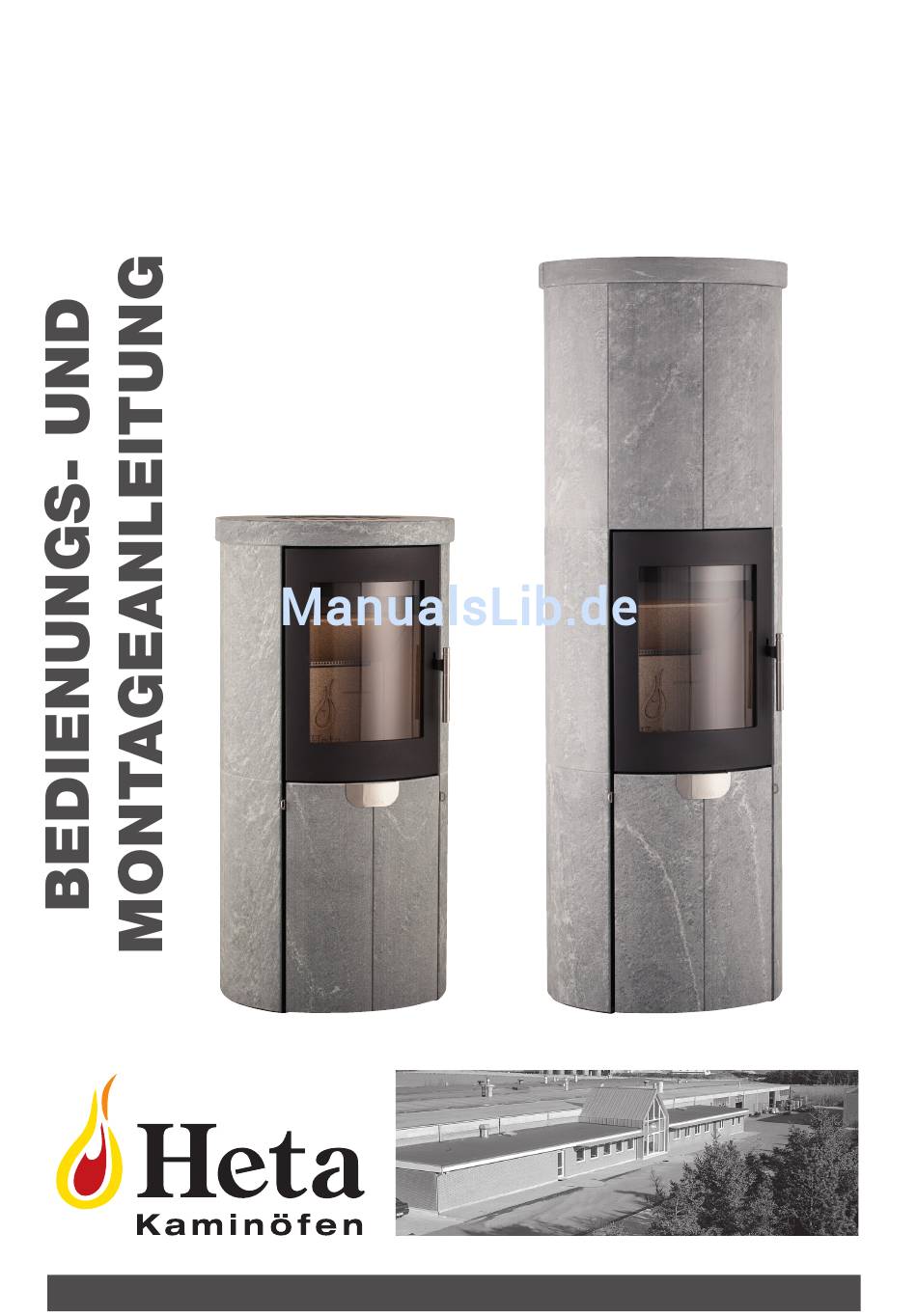

SCAN-LINE 80 UND 80 XL
www.heta.dk
DE
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Heta SCAN-LINE 80

Inhaltszusammenfassung für Heta SCAN-LINE 80

  • Seite 1 SCAN-LINE 80 UND 80 XL www.heta.dk...

  • Seite 2: Sicherheitsabstände

    Herzlichen Glückwunsch zur Wahl Damit können Sie sicher sein, dass Ihres neuen Kaminofens. Wir sind der Kaminofen etlichen Anforderungen davon überzeugt, dass er Ihnen gute genügt, etwa hinsichtlich der Verwen- Dienste leistet, und Sie werden beson- dung hochwertiger Materialien, um ders viel Freude daran haben, wenn umweltfreundlichen Betrieb und gute Sie die Anweisungen und Ratschläge...

  • Seite 3: Schornsteinanschluss

    Der richtige Zug gleichen Schornstein angeschlossen Ist der Zug nicht ausreichend (minde- werden, wobei bei Mehr-fachbelegung stens 13 Pa für Scan-Line 80 und 80 auf die Vorschriften hinsichtlich des XL), kann beim Öffnen der Tür durch Abstandes zwischen beiden Anschlüs- mangelhafte Verbrennung Rauch aus sen zu achten ist.

  • Seite 4: Guter Zug Ist Bei Folgenden Voraussetzungen Gegeben

    der Ofen nach längerer Pause wieder • Das Hausinnere ist zu dicht isoliert, in Betrieb genommen werden soll, ist so dass keine Frischluft einströmen dieser sowie der Schornstein auf evtl. kann. vorhandene Blockierungen (Rußan- • Durch kalten Schornstein oder sammlungen, Vogelnester usw.) zu ungünstige Wetterverhältnisse überprüfen.

  • Seite 5: Beispiele Für Empfohlene Holzarten

    gelagert wurde, erfüllt diese Bedingung. träger handelt, bleiben der Umwelt bei Holzstücke mit einem Durchmesser von der Verbrennung von 1 kg normalem mehr als 10 cm sollten vor dem Lagern Brennholz ca. 1,3 kg CO erspart. gespalten werden. Die richtige Länge der Holzscheite beträgt etwa 25 cm, Schornsteinbrand denn so liegen sie gut auf der Glut auf.

  • Seite 6: Gedrosselte Verbrennung

    von oben nach unten vorarbeiten. Die Abb. 2 Verbrennungsluftzufuhr ganz öffnen und die Tür des Kaminofens einen Spalt weit (ca. 1 cm) geöffnet lassen. Wenn das Feuer richtig brennt und der Markierung für max. Füllmenge Schornstein die Betriebstemperatur erreicht hat (nach ca. 10 Minuten), die Tür des Kaminofens schließen.
  • Seite 7 Auflegen gleichmäßig brennt, was normalerweise nach 1/2 bis 1 Minute der Fall ist. FUNKTION DER KONVEKTIONSKLAPPE Die Scan-Line 80 Serie ist nach dem Speicherofenprinzip konstruiert, wobei die viele Kilogramm wiegende Speck- stein- und Steinmasse die Wärme speichert. Durch Regelung der Kon- vektionsluft kann die gespeicherte Wärme noch besser genutzt werden.

  • Seite 8: Betriebsstörungen

    Technische Daten (ermittelt nach den Bestimmungen der EN 13240) Ofen Nenn Abgas- Füll- Nenn- Wir- Abstände zu brenn- Abstand zu- Gewicht Modellserie Rauchgas- stutzen menge leis- kungs- baren Materialien in mm Möbeln des Scan-Line tempera- tung grad hinter seitlich Ofens Ofens tur c°...

  • Seite 9: Reinigung Des Glases

    Fehlende Stücke oder sehr tiefe entfernen. Dellen können mit einer Mischung aus Specksteinpulver und Wasser- Reinigung und Reparatur der glas (kann bei Heta A/S angefordert Specksteinoberflächen werden) ausgebessert werden. Pulver Speckstein ist ein relativ weiches Na- und Wasserglas mischen, bis die turprodukt.

  • Seite 10: Garantie

    GARANTIE Die Kaminöfen von Heta werden während der Produktion und vor der Warnhinweis Auslieferung an den Händler einer Bei unbefugten Änderungen gründlichen Qualitätskontrolle unterzo- am Ofen sowie bei Verwendung gen. nicht originaler Ersatzteile ent fällt die Gewährleistung. Deshalb leistet der Hersteller 5 Jahre Garantie auf Fabrikationsfehler.
  • Seite 11 Luftzufuhr mit einem 100 mm Stutzen ausgestattet. Wir empfehlen die Verwendung von einem Ø 100 mm Aluflex Schlauch (bei Heta erhältlich), der für Temperaturen bis zu 200° C ausgelegt ist. In Abb. 4 sind die beiden Möglich- keiten, unten am Boden oder hinten, Abb.
  • Seite 12 Entleeren des Aschenkastens Abb. 5-8 Der Aschekasten befindet sich hinter Abb. 5 der großen Auszugblende (siehe Abb. 5) und wird wie in Abb. 6-9 abgebil- det entleert. BITTE BEACHTEN! Den Aschekasten in der richtigen Richtung einsetzen, ansonsten schließt er nicht korrekt.

  • Seite 13: Umrüstung Auf Rückwärtigen Rauchabzug

    Umrüstung auf rückwärtigen Rauchabzug Bei Änderung des Rauchabzugs vom Anschluss in der Abdeckplatte auf den Anschluss hinten. Die Änderung am Ofen vor der Montage der Verkleidung vornehmen. Für die Änderung empfiehlt es sich, zuvor die beiden Speichersteine zu entfernen. Abb. 10 Rauchabzug-Stutzen Rauchabzugstutzen und Blinddeckel am hinteren Ausgang vertauschen.
  • Seite 14 Bei Anschluss des Abzugsrohrs hinten darf der Deckel in der Konvektions- klappe NICHT entfernt werden. Die Verkleidung muss gemäß Montageanleitung für Speckstein/Keramikkacheln Scan-Line 80 und 80 XL mit den Löchern nach oben angebracht werden. Die in unten stehender Skizze angegebenen Maße beziehen sich nur auf die Rückplatte, die Stellschrauben wurden dabei nicht...
  • Seite 15 Entfernen von Ruß nach dem Kaminkehren und ggf. Aus- wechseln von Steinen (Abb. 15-21)
  • Seite 16 MONTAGE DER SPECKSTEIN- UND KERAMIKVERKLEIDUNG Heta empfiehlt, die Montage des Ofens von zwei Personen vorzunehmen. Mit den Specksteinen und Keramikkacheln vorsichtig umgehen, da vor allem die Ecken und Kanten sehr spröde sind. Soll der Anschluss des Abzugsrohrs nach hinten verlegt werden, empfehlen wir die dazu nötigen Änderungen vor der Montage der Verkleidung vorzunehmen.
  • Seite 17 VERKLEIDUNGSTYP UND ARTIKELNUMMER Artikelnr. Artikelnr. Anzahl Anzhal Speckstein Keramik SL 80 SL 80XL 0023-2277 0023-2288 0023-2278 0023-2289 0023-2279 0023-2290 0023-2280 0023-2291 0023-2281 0023-2292 0023-2282 0023-2293 0023-2283 0023-2294 Die Artikelnummern befinden sich an der Rückseite der Teile.
  • Seite 18 Vor der Montage der Verkleidung den Schieber für die Zuluftregelung ausbauen. (Schlüsselweite 10 mm. ) Bei der Montage der Verkleidung hinten unten beginnen. Der erste Verkleidungsstein (C bzw. D) ist mit Löchern für die Luftzufuhr verse- hen. Dazu die Befestigungszapfen des Verkleidungssteins (47 mm vom oberen Rand des Verkleidungssteins) in die große runde Öffnung der Schlüssellochbohrung einhängen.
  • Seite 19 Bei korrekter Anbringung der Verkleid- ung muss der Befestigungszapfen an der Unterkante der Schlüsselloch- bohrung aufliegen. Zuerst alle Steine der untersten Reihe montieren. Dann mit der zweiten Reihe fortsetzen. Werkseitig ist der Abstand zwischen den Seitenplatten auf 1 mm einge- stellt.
  • Seite 20 Beim Speckstein gibt es kein oben oder unten. Sie können selbst entscheiden, wie gewendet die Steine angebracht werden sollen. Für Scan-Line 80 werden 8 Verkleidungssteine (E) benötigt. Die Verkleidungs- steine können beliebig platziert werden, da die Steine für die gegenüberliegen-...
  • Seite 21 Für den Scan-Line 80 XL Ofen werden 14 Verkleidungssteine (E) benötigt. Die Verkleidungssteine können beliebig platziert werden, da die Steine für die gegenüberliegende Seite identisch sind. Kleine Nachjustierungen können sowohl beim Speckstein (Speckstein ist ein Naturstein) als auch bei Keramikkacheln (bei Keramikkacheln ist die Toleran- zgrenze beim Herstellungsverfahren groß) erforderlich sein.
  • Seite 22 Diese beiden Verkleidungs- steine (F) sind beliebig gegenseitig austauschbar. Nach der Montage der Steine (E) die beiden oberen Frontsteine (F) montieren. Dabei gleich vorgehen wie bei den anderen Verkleidungssteinen, allerdings beträgt der Abstand von der Oberkante des Verkleidungssteins bis zum Befes- tigungszapfen 55 mm.
  • Seite 23 Specksteine bzw. Keramikplatten gegebenenfalls ausrichten, damit sie mit der seitlichen Verkleidung bündig schließen. Dazu die 4 Schrauben (zwei auf jeder Seite) lösen. (Einen 4 mm Innensechskantschlüssel verwenden) Zuerst die beiden unteren Schrauben lösen. Die Verkleidung dabei nicht abneh- men. Danach die Verkleidung je nach Bedarf ausrichten. Danach mit den beiden oberen Schrauben fortsetzen.
  • Seite 24 Die Frontsteine an der Tür (G) nach dem gleichen Prinzip wie die anderen Steine montieren. Die Ofentür vor der Montage etwas herausziehen. Diese beiden Steine sind ebenfalls gegenseitig austausch- bar. Das Schild danach montieren, aller- dings nur an Speckstein-Modellen. Diese beiden Deckel nach der Mon- tage der Verkleidung montieren.
  • Seite 25 Line 80 XL haben insgesamt vier Speichersteine 0023-0121 Platz, die vor oder nach der Montage der Verkleidung eingebaut wer- den können. Scan-Line 80 XL Modelle wer- den ab Werk mit zwei Speicher- steinen geliefert. Die beiden anderen Steine sind optional er- hältlich. Den Transportbeschlag vor Inbetriebnahme des Kami- nofens bzw.
  • Seite 26 Nach der Montage der Verkleidung und vor der Montage der Abdeckung, den Schieber für die Zuluftre- gelung wieder anschrauben. Bei der Montage der Abdeckung zuerst (A) anbringen. Danach (B) anbringen. Zuletzt die Konvektorabdeckung (siehe nächste Seite) montieren. Bei Anschluss des Rauchabzugs oben in der Abdeckplatte, die Platte in der Mitte mit einer Zange ausbauen.
  • Seite 27 Bei der Montage der Konvektorabdeckung wie folgt vorgehen. 1: (x) in die ausgefräste Aussparung (y) im Abdeckstein schieben. 2: (z) danach in die Öffnung zwischen den Abdecksteinen schieben. Korrekt montierter Konvektorabdeckung und Abdeckverkleidung.
