Heta Scan-line 80 Bedienungsanleitung, Installationsanweisungen Seite 13

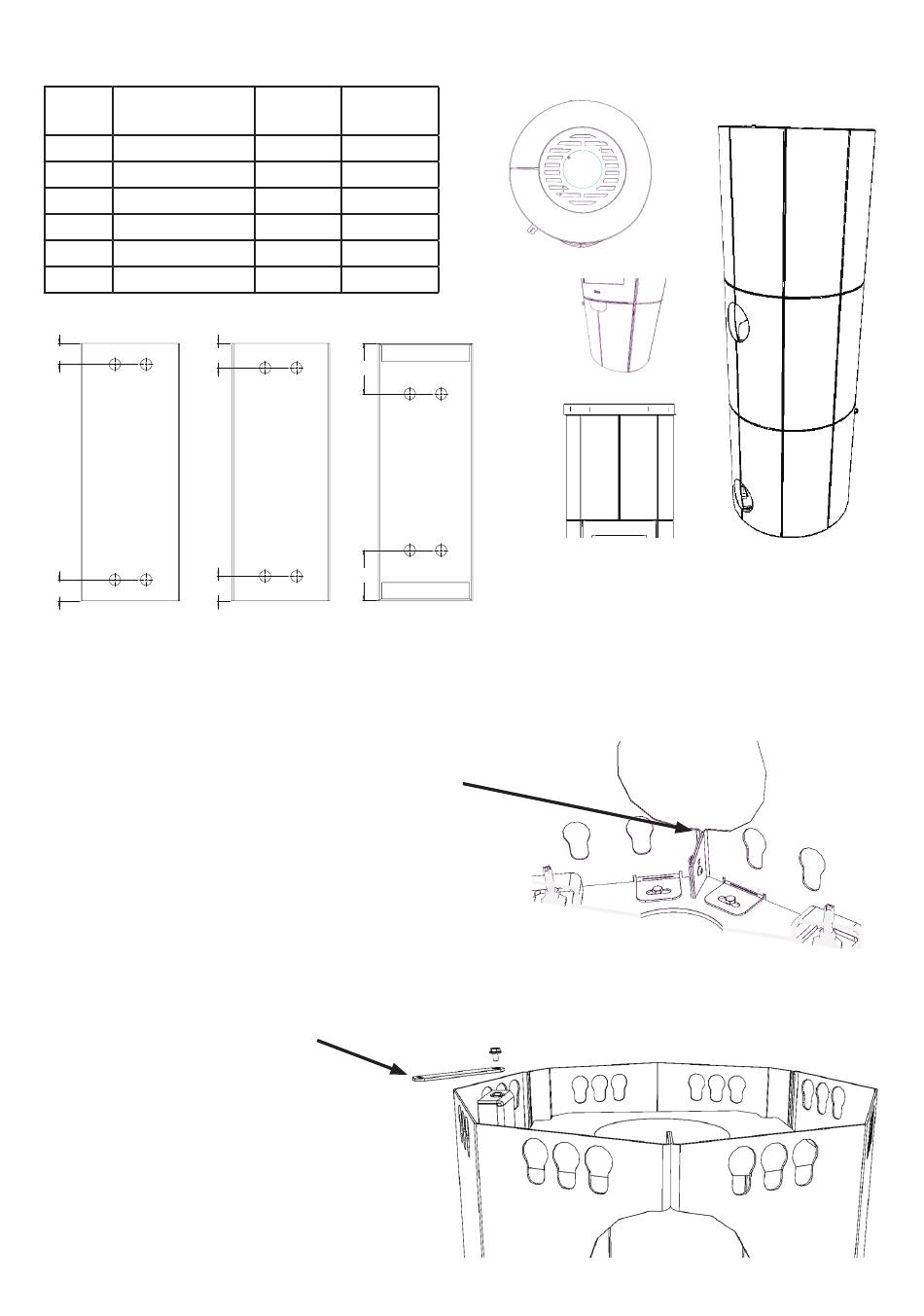

VeRKleidungstYP und aRtiKelnuMMeR
Artikelnr.
Keramik
A
0023-2365
C
0023-2366
D
0023-2367
E
0023-2368
F
0023-2369
G
0023-2370
E
48
55
55
48
Werkseitig ist der Abstand zwischen den Seiten-
platten auf 1 mm eingestellt.
Dieser Abstand ist mit den Einstellschrauben
(4 Stück am SL 80 und 6 Stück am SL 80XL)
abhängig vom Zwischenraum zwischen
Verkleidung C und D verstellbar.
Vor der Montage der Verkleidung den Schieber
für die Zuluftregelung ausbauen.
(Schlüsselweite 10 mm)
Anzahl Anzahl
SL 80 SL 80XL
1 1
2 2
2 2
8 14
- 2
2 2
F G
112
112
A
Side 23. 27-11-2015
G G
F F
E E
E
E E
C
E E
D
13
