ausgeführt werden, das sich durch eingehendes
Studium der EBA ausreichend informiert hat.
Grundsätzlich sind Arbeiten am Gerät nur
im Stillstand durchzuführen. Die in der EBA
beschriebene Vorgehensweise zum Ausserbe-
triebsetzen des Gerätes in Kapitel 9.8 muss un-
bedingt eingehalten werden. Alle Reparaturen
und Servicearbeiten sind im Servicekontrollheft
aufzuführen.
2.8. Eigenmächtiger Umbau und
Ersatzteilherstellung
Umbau und Veränderungen des Gerätes sind nur
nach Absprache mit BWT AQUA zulässig. Origi-
nalersatzteile und das von BWT AQUA bereitge-
stellte Zubehör dienen der Sicherheit. Die Ver-
wendung anderer Teile kann die Haftung für die
daraus entstehenden Folgen aufheben.
2.9. Einbauvorbedingungen
Für die Aufstellung des Gerätes ist ein Ort zu
wählen, der ein einfaches Anschliessen an das
Wassernetz ermöglicht.
Der Anschluss an das Wasserleitungsnetz muss
durch einen konzessionierten Sanitär-Installa-
teur erfolgen. Örtliche Installationsvorschrif-
ten, SVGW-Leitsätze W3D für die Erstellung
von Wasserinstallationen, allgemeine Hygie-
nebedingungen und technische Daten sind zu
beachten. Das Gerät kann mit handelsüblichen
Fittings und Absperrarmaturen angeschlossen

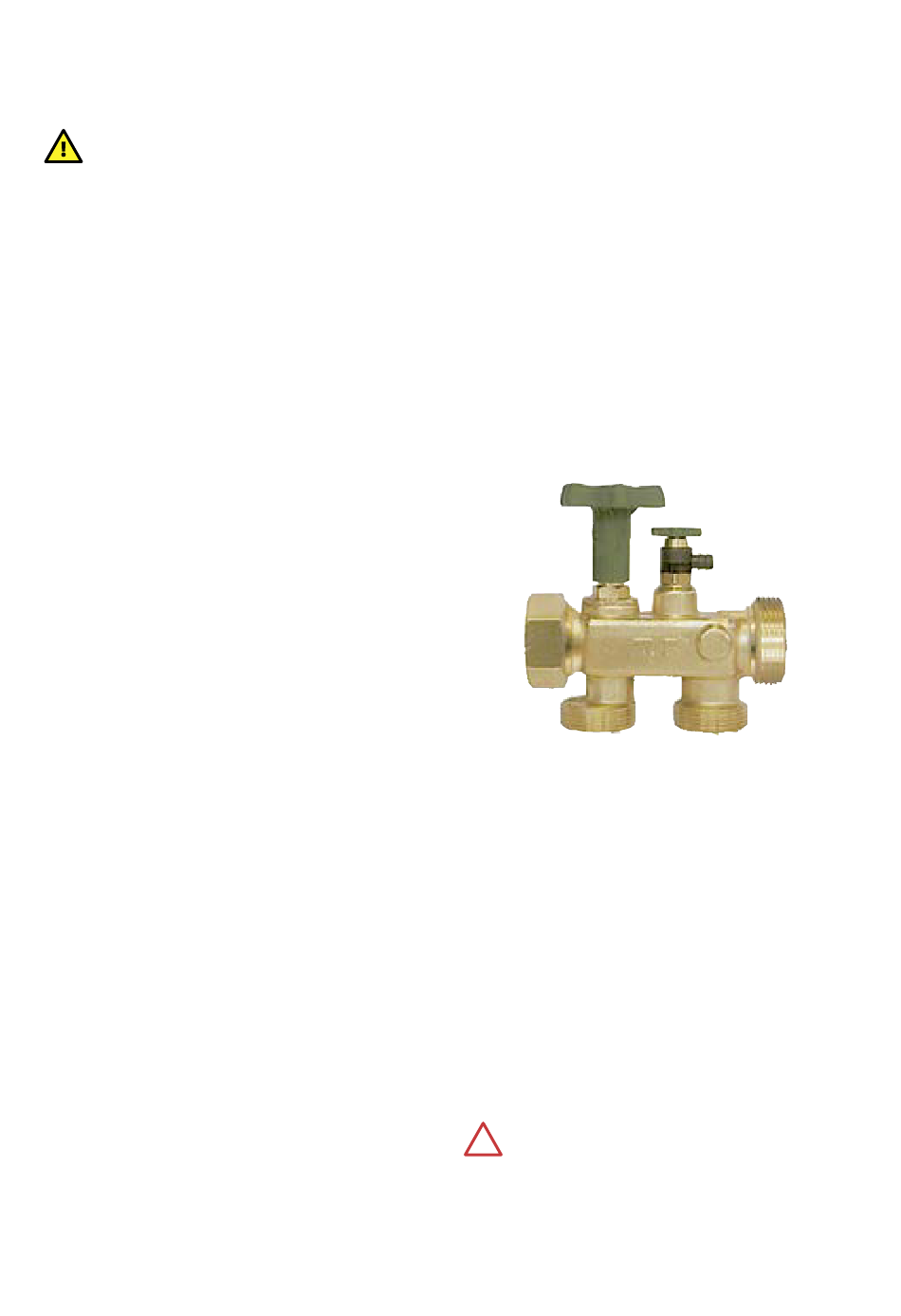

werden. Wesentlich günstiger ist jedoch der
zeit- und kostensparende Einbau mit dem Multi-
block X. Damit ist der Einbau in waagrecht und
senkrecht verlaufende Rohrleitungen möglich.
Da im Multiblock X ein Bypassventil integriert
ist, wird eine Umgehungsleitung überflüssig. Ein
Kanalanschluss (minimale Nennweite siehe tech-
nische Daten) und ein separater Netzanschluss
(230V, 50Hz) sollten in unmittelbarer Nähe vor-
handen sein.
Der Einbauort für den Enthärter muss trocken
und frostsicher sein und den Schutz des Gerä-
tes vor Chemikalien, Farbstoffen, Lösungsmit-
teln und Dämpfen gewährleisten. Die Umge-
bungstemperatur darf 35 °C nicht übersteigen.
Unmittelbare Wärmequellen, wie z. B. Heizstrah-
ler, sind zu vermeiden. Der Boden muss plan sein
und der Belastung des Betriebsgewichtes (siehe
Kapitel Technische Daten) standhalten.
6
AQA perla 5 C – 30 C | WASSERENTHÄRTER
→
Enthärter und Multiblock X mittels der bei-
den mitgelieferten Wellrohrschläuche dichtend
verbinden (Fliessrichtungspfeile auf dem Mul-
tiblock X und dem Enthärterventil beachten).
→
Spülwasserschlauch 13 x 16 mm am Spül-
wasseranschluss mit Schlauchbride befesti-
gen und mit natürlichem Gefälle bis zum Ka-
nalisationsanschluss (Ablauf) führen. Ende des
Schlauchs gegen «Druck-Wedeln» sichern.
→
Kabinettbehälter dicht an die Harzdruck-
flaschen stellen. Der Kabinettbehälter kann je
nach Platzverhältnissen gedreht werden. Über-
laufschlauch 15 x 20 mm am Sicherheitsüberlauf
des Kabinettbehälters aufstecken, mit Schlauch-
briden sichern und mit Gefälle bis zum Kanalisa-
tionsanschluss (Ablauf) führen.
Beide Schläuche dürfen keine Querschnittsver-
engungen aufweisen.
Bitte beachten: Spülwasser- und Überlauf-
schlauch müssen mit mindestens 20 mm Ab-
stand zum höchstmöglichen Abwasserspie-
gel am Kanalanschluss befestigt werden (freier
Auslauf).
Die Spannungsver sorgung (230V/50Hz)
und der erforderliche Betriebsdruck (zwi-
schen 3 und 6 bar) müssen permanent ge-
währleistet sein. Da im Allgemeinen Druck-
schwankungen zu erwarten sind, empfiehlt
sich der Einbau eines Druckreduzierventils
(z. B. HM Druckminderer-Modul, Best. Nr. 124403
(1") oder 124479 (1¼").
Enthärtungsanlagen dürfen nicht in Instal-
lationen eingebaut werden, in denen Was-
ser für Feuerlöschzwecke bereitgestellt wird.
→
Für einen fehlerfreien Betrieb der Anlage
wird der Einbau eines Schutzfilters (z. B. BWT
E1-Filter) empfohlen.
