1. Oberer Bügel
1. Bügelarretierungsgriff

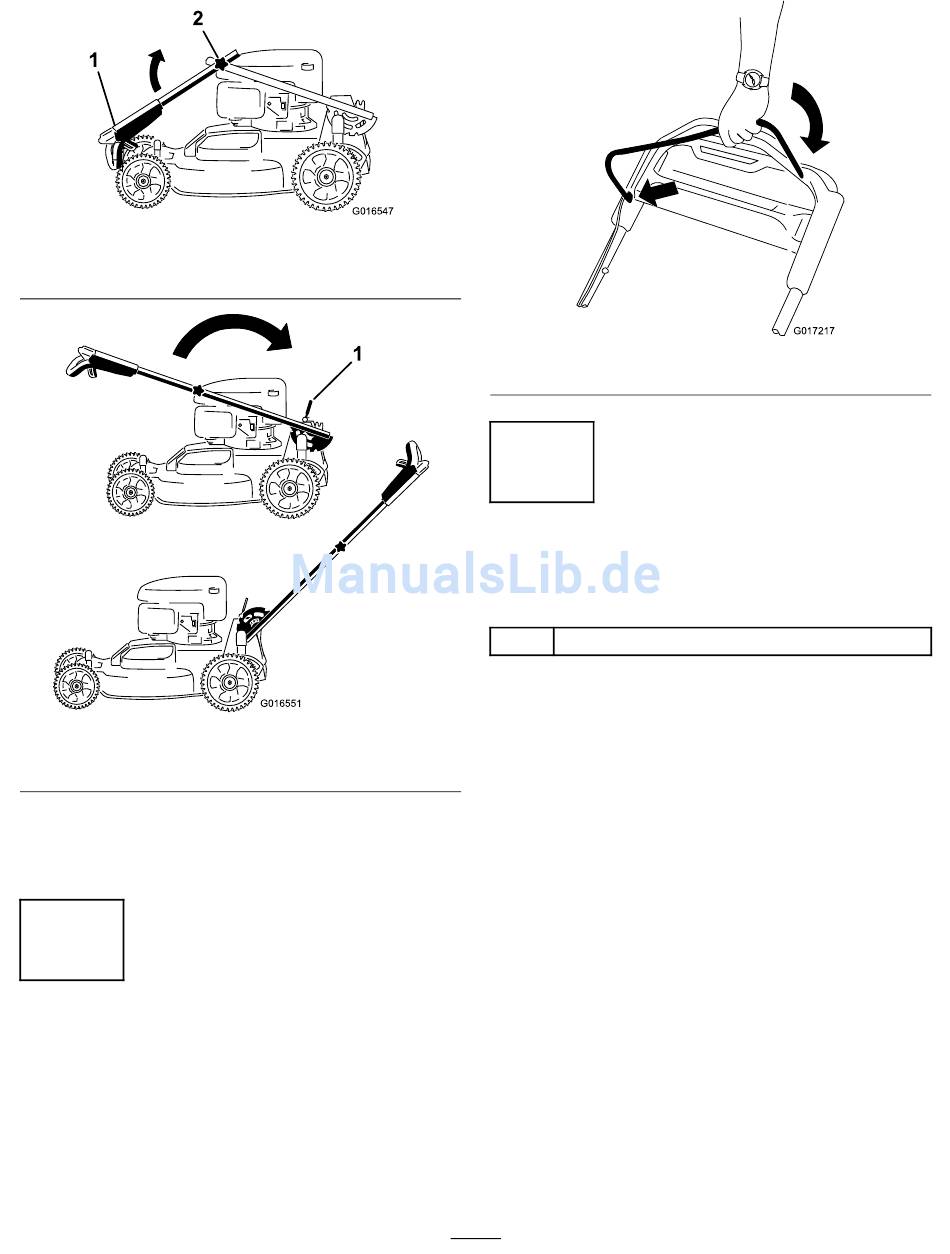

2. Lösen Sie den Bügelarretierungsgriff (Bild 4).
3. Ziehen Sie den Bügel nach hinten und arretieren ihn
(Bild 4).
2
Einbauen des Schaltbügels
Keine Teile werden benötigt
Verfahren
Montieren Sie den Schaltbügel am oberen Bügel (Bild 5).
G016547
Bild 3
2. Handrad (2)
1
G016551
Bild 4
3
Auffüllen des Motors mit Öl
Für diesen Arbeitsschritt erforderliche
Teile:
0,59 l
Motoröl
Verfahren
Wichtig: Das Gerät hat bei der Auslieferung kein Öl
im Motor. Füllen Sie den Motor mit Öl, bevor Sie ihn
anlassen.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab.
2. Entfernen Sie den Peilstab (Bild 6) und füllen Sie Öl in
den Einfüllstutzen bis ca. 3/4 des Füllvolumens des
Kurbelgehäuses ein.
Hinweis: Max. Füllstand: 0,59 l der Ölsorte:
Waschaktives SAE 30-Öl mit der Klassifizierung
SF, SG, SH, SJ, SL oder höher durch das American
Petroleum Institute (API).
7
G017217
Bild 5
