SATEL
Der Errichter soll den Benutzern und dem Service den Schutz gewährleisten, indem er
das Gerät im entsprechenden Gehäuse montiert.
Am Ort der Montage soll die Stromversorgung 230 V mit Schutzerdung geben.
6.4.1 Beschreibung der Hauptplatinen
LED-Dioden:
linke – nicht verwendet.
mittlere – leuchtet beim Test des Akkus.
rechte – nicht verwendet.
RESET-Pins zur Inbetriebnahme der Zentrale in Notfällen (siehe: „Notstart der Zentrale"
S. 18).
RS-232-Schnittstelle (TTL).
Leiter zum Anschluss des Akkumulators (rot +, schwarz -).
LEDs:
E1 – leuchtet, wenn die Zentrale mit Strom versorgt wird; blinkt während der
Kommunikation über Netzwerk mit dem Programm PERFECTA Soft oder mit der
PERFECTA Control App.
E2 – nicht verwendet.
Buchse RJ-45 zum Anschluss des Ethernet-Netzes. Sie ist mit zwei LEDs ausgestattet:
grün – leuchtet, wenn die Zentrale an das Netzwerk angeschlossen ist,
PERFECTA

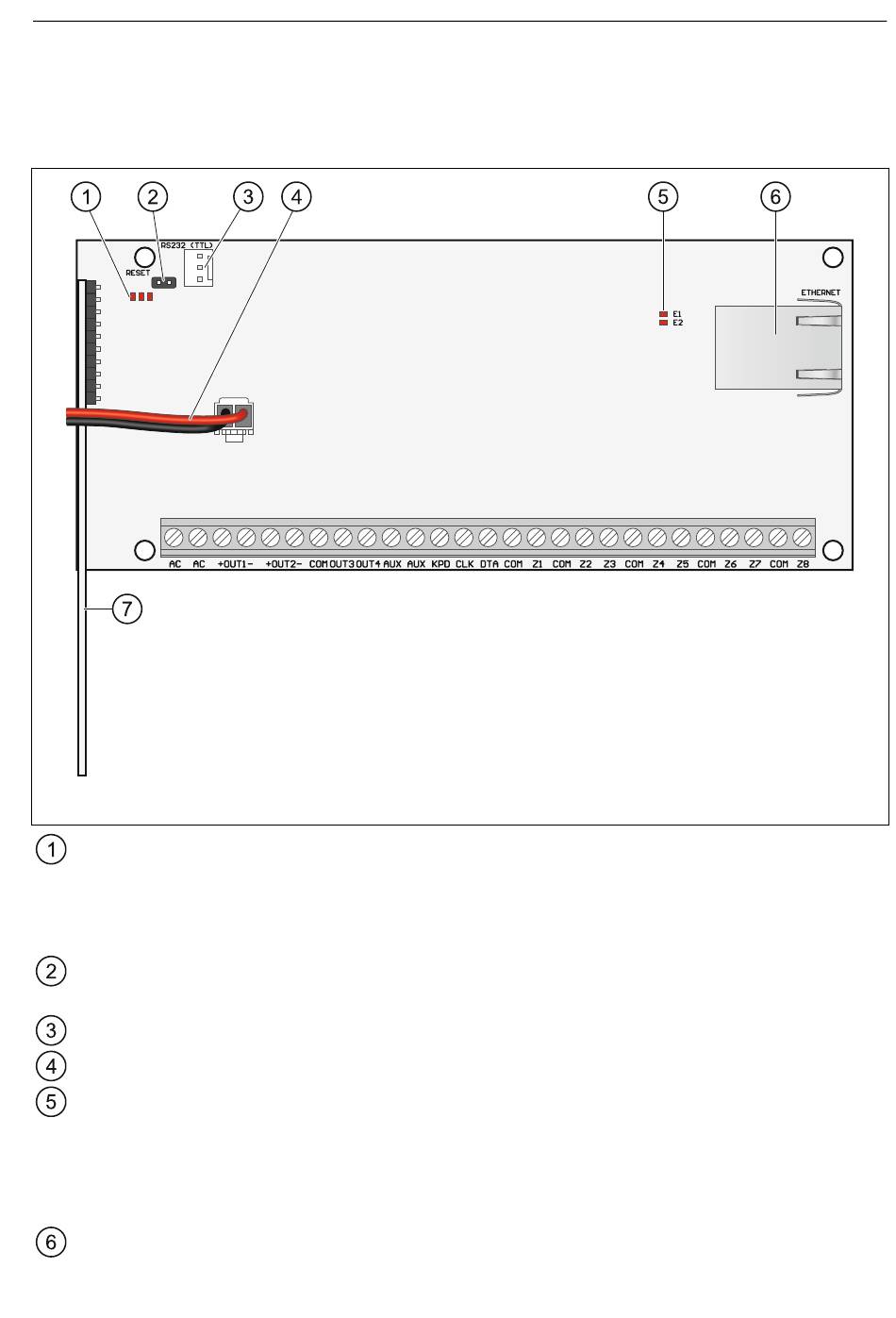

Abb. 2. Hauptplatine der Alarmzentrale.
7
