- Seite 1 Konventioneller akustischer Signalgeber für Außenbereich SPP-111 Firmwareversion 1.00 spp-111_de 01/23 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 WICHTIG Das Gerät soll durch qualifiziertes Fachpersonal installiert werden. Bevor Sie zur Installation übergehen, lesen Sie bitte sorgfältig diese Anleitung, um eventuelle Fehler und dadurch eine fehlerhafte Funktion oder Beschädigungen an der Anlage zu vermeiden. Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen.
-
Seite 3: Eigenschaften

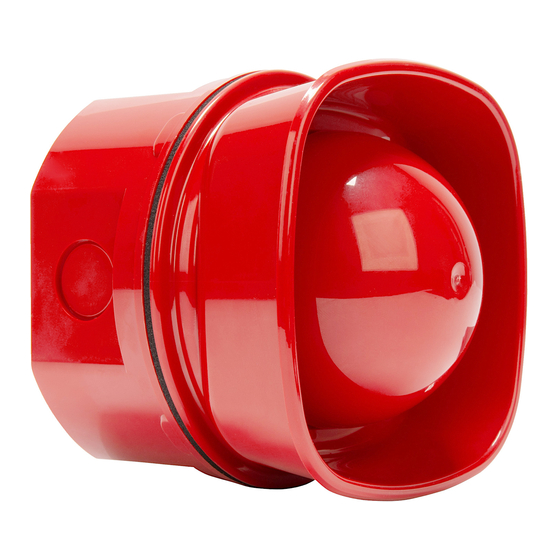

Der Signalgeber SPP-111 informiert akustisch über Alarm. Der Signalgeber ist für den Betrieb mit den Brandmelderzentralen von SATEL ausgelegt (konventionelle: CSP-104, CSP-108, CSP-204,CSP-208; adressierbare: ACSP-402). 1. Eigenschaften Akustische Signalisierung mithilfe des piezoelektrischen Wandlers erzeugt. 32 Tonarten zur Auswahl. - Seite 4 SPP-111 SATEL...
- Seite 5 SATEL SPP-111 9. Schließen Sie die Leitungen der Melderlinie an den Signalgeber an (Abb. 6). Wenn der Signalgeber als letzter an die Linie angeschlossen ist, schrauben Sie an dessen Klemmen den Abschlusswiderstand 10 kΩ an. Die Kabelschirme können Sie an die Klemmen E anschließen (es ist nicht nötig, ein abgeschirmtes Kabel zu verwenden).
-
Seite 6: Konfiguration Von Einstellungen Des Signalgebers
SPP-111 SATEL 2.1 Konfiguration von Einstellungen des Signalgebers Die Einstellungen des Signalgebers können Sie mithilfe der DIP-Schalter auf der Elektronikplatine einstellen (Abb. 9). 2.1.1 Wahl der Tonart Die Tonart können Sie mithilfe der Schalter 1-5 bestimmen, die auf der Elektronikplatine als S1-S5 gekennzeichnet sind. - Seite 7 SATEL SPP-111 DIP-Schalter Akustische Signalisierung 12345 Frequenz Hz Beschreibung 11110 3.3 Hz (150 ms) 00001 0.28 Hz (1.8 s) 10001 0.05 Hz (13 s / 6.5 Hz) 01001 Dauernd 11001 554 & 440 0.5 Hz (1 s) 1 Hz (500 ms – 500 ms)
-
Seite 8: Einstellung Der Lautstärke
SPP-111 SATEL Minimaler Schallpegel [dBA] je nach Winkel [°] Tonart / Spannungsversorgung 15 ° 45 ° 75 ° 105 ° 135 ° 165 ° 13 / 18 V DC 72,7 85,7 90,0 89,7 84,1 75,9 13 / 28 V DC... -
Seite 9: Wartung
SATEL SPP-111 bedeutet maximale Lautstärke (empfohlene Einstellung). Der Schalter in der OFF-Position bedeutet reduzierte Lautstärke. Für alle anderen Tonarten wird empfohlen, den Schalter auf OFF zu stellen. 3. Wartung Elemente Brandmeldesystems müssen regelmäßig gewartet werden. Der Signalgeber SPP-111 benötigt regelmäßige Wartungs- und Instandhaltungsarbeiten, die mindestens alle 6 Monaten durchgeführt werden sollen. - Seite 10 Der akustische Signalgeber vom Typ SPP-111 erhielt von CNBOP-PIB in Józefów die Zulassungsbescheinigung Nr. 4833/2023. Die Zulassungsbescheinigung können Sie von unserer Website www.satel.pl herunterladen. SATEL Sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN 1438 1438-CPR-0880 DOP/CPR/0880 EN 54 3:2003+A1:2002+A2:2006 Brandsicherheit.
