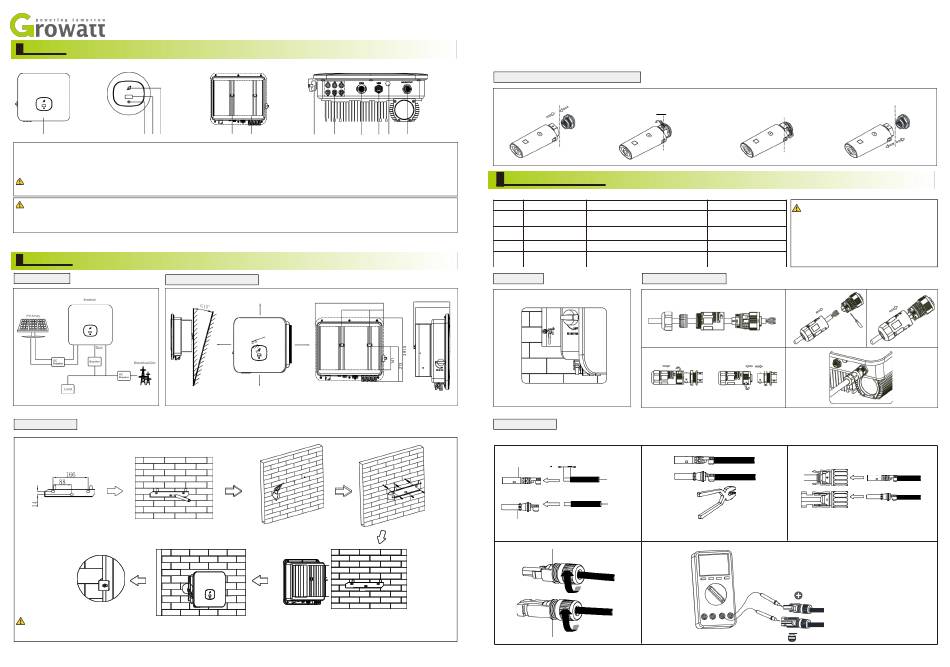

Growatt MOD 3-15KTL3-X Kurzanleitung

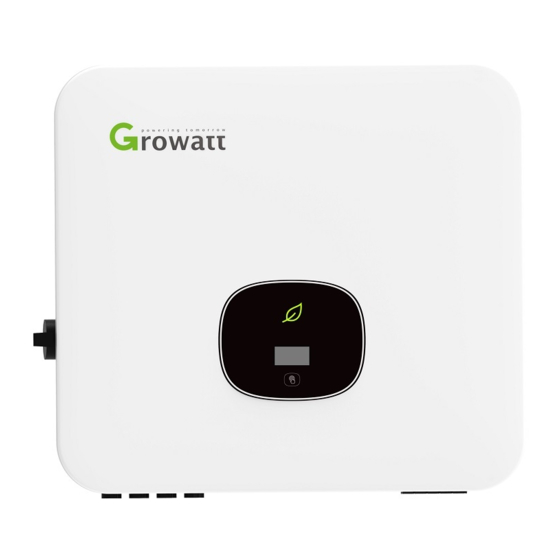

1 Überblick
.
1 2 3 4
(3) LCD-Screen
(1) Frontblende (2) Drucktaste
(6) Kühllamellen (7) DC-Schalter (8) PV-Klemme
(11) Lüftungsventil (12) AC-Klemme
Hinweis：
Doppel MPP Ts für M OD 3-11KT L3-X , ein Strin geingang per MP P T. Doppel MP P Ts für M OD 12-15 KT L3- X & M OD 7-11KT L3-X -A U ,
ein MP P T hat einen String, und der andere hat zwei Strings.
Hinweis：
Dieses Dokument ist ausschließlich für die Schnellinstallation, bitte nutzen Sie das Benutzerhandbuch für mehr Details.
1.
Growatt haftet nicht für unsachgemäßen Gebrauch.
2.
2 Installation
.
Systemüberblick
2.1 Installationsvoraussetzung
2.2
Wandhalterung
Hinweis：
1.Vermeiden Sie beim Bohren von Löchern auf Strom- oder Wasserleitungen zu treffen. Dies kann gefährlich sein.
MOD 3-15KTL3-X Kurzanleitung
5 6 7 8 9 10 11
(4) LED-Indikator (5) Halterungsblech
(9) RS485-Port (10) USB-Port
452.2
≥300mm
171.8 87.4
≥300mm ≥300mm
≥300mm
2.3
Installation des Kommunikationsmoduls
Installation
▲Oben Wechselrichterseite
12
3 Elektrischer Anschluss
.
Bitte bereiten Sie das Kabel vor dem Anschluss wie folgt vor:
Nr. Kabelname
Schutzerdungs-
1
kabel
2 AC-Ausgang
3 PV-Eingang
Kommunikations-
4
kabel
3.1
Erdung
186.4
178.4
3.3
DC-Anschluss
3.3.1 Installation der PV-Eingangsklemme
1
Positive Metalklemme 8-10mm
Negative Metalklemme
4
Pluspol Metallklemme
Minuspol Metallklemme
Deinstallation
Wechselrichterseite
Wechselrichterseite
Empfohlen
Typ
EInzelnes mehradriges
6mm²
gelb-grünes Kupferkabel
Zwei oder drei polychromatische
6mm²
Mehradrige Kupferdrähte
PV-Kabel (wie PV1-F) 4mm² - 6mm²
RS485 /
3.2
AC-Ausgangsanschluss
1
4
2
4mm² - 6mm²
4mm² - 6mm²
Versichern Sie sich, dass das Kabel nicht
mehr verrutschen kann.
5
Wechselrichter-
seite
Hinweis:
1. Bitte vergewissern Sie sich, dass sich alle
Schalter auf ,,Off'' befinden. Zur persönlichen
Sicherheit, bitte nicht mit eingeschaltetem Strom
anschließen.
2. Wenn der Durchmesser des Kabels nicht mit dem
Anschluss übereinstimmt oder das Kabel aus
Aluminiumdraht besteht, wenden Sie sich bitte an
unseren Kundendienst.
2 3
5
3
Negative Metallklemme
Ziehen Sie am PV-Kabel und stellen
Sie sicher, dass es nicht locker sitzt
oder wackelt.
Versichern Sie sich der korrekten
Polarität und einer
Stromspannung unter 1100V.
