Growatt MIN 2500 TL-XE Kurzanleitung

u
1.
Überblick
Object
A
B
C

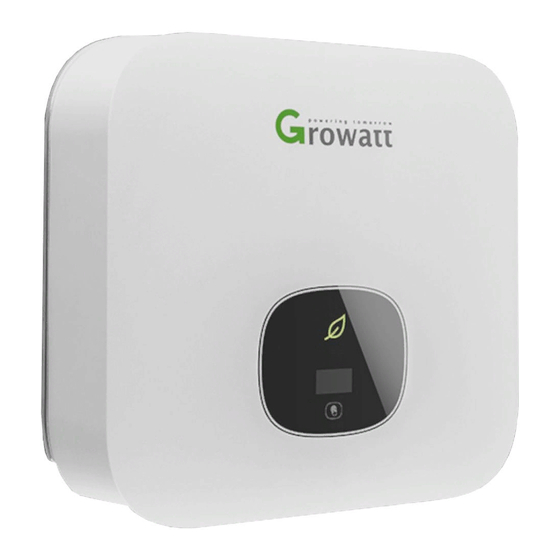

A Wechselrichter
B Halterung
C Kurzanleitung
D Datenlogger (Optional)
L
K
F H I J
D E G
E Signalstecker (RS 485)
F Schneidschrauben
G Verschlussschraube
2.
Gerät installieren
2.1 Installationsvoraussetzungen
Neigung und Abstand
2.2 Installation der Halterungen und des MIN 2500-4600 TL-XE
Löcher bohren
3.
Kabel anschließen
3.1 Kabel des PV-Eingangs anschließen
Metallanschluss
Pluspol Stecker
des Pluspols
Kabel
4~6mm²
4~6mm²
Kabel
Metallanschluss
des Minuspols Minuspol Stecker
MIN 2500-6000 TL-XE
Kurzanleitung
Quantity
Description H Dübel
1 I PV+/PV- Anschlüsse
1 J PV+/PV- Metall Anschlüsse
1 K AC-Stecker
1 L Schlüssel zum Entfernen der Stecker
2
Hinweis：
Prüfen Sie, ob der Inhalt vollständig und
3
unbeschädigt ist, bevor Sie das Gerät installieren.
Sollten Teile aus der Liste beschädigt sein oder
1
fehlen, kontaktieren Sie bitte den Händler.
2.3 Installation des Datenloggers
Stellen Sie sicher, dass der Datenlogger sicher installiert ist .
Installieren Wechselrichter Entfernen
-seite
Wechselrichter
-seite
Installation & Schrauben
Halterung anbringen
festziehen
Ziehen Sie an den Kabeln des PV-Eingangs, um sicher zu stellen das diese verbunden
sind.
Wechselrichterseite Wechselrichterseite
3.2 Kabel des AC-Ausgangs anschließen
Verbinden Sie das Kabel des AC-Ausgangs mit dem Stecker des AC-Ausgangs.
3
Typ 1
2/2
2/2
1
1
Aus Sicht des
Wechselrichters
Schraubverschluss
festdrehen
Hinweis：
Es sollten 6mm²Kabel verwendet werden. Stellen Sie sicher, dass das unisolierte, innere Kabel komplett im Stecker sitzt und sicher verbunden ist.
Wechselrichter
3.3 Signalkabel verbinden
-seite
Wechselrichter
-seite
3.4 PCI Kabel verbinden
Wir verwenden 8Pin COM-Port Stecker als Power Control Interface (PCI) für Europäische Modelle.
Europäisch
Typ 2
Aus Sicht des
Kunden
PE L
N
Wechselrichterseite
L---Phase
N---Neutral
PE-Erde Steckverbindung
sicher verbinden
SYS COM Port Pinbelegung
NR.
Aus Sicht des
Wechselrichters
3 RS485A2
Aus Sicht des 4 RS485B2
Wechselrichters
5 RS485A1
6 RS485B1
RRCR
K4
K1 K2 K3
1 2 3 4 5 6 7 8
PCI Stecker
Aus Sicht des
Kunden
L
N
PE
L---Phase
N---Neutral
PE-Erde
Belegung
Signal für RS485
Signal für
Smartmeter
Wechselrichter
-seite
Wechselrichter
-seite
Verbindung lösen
