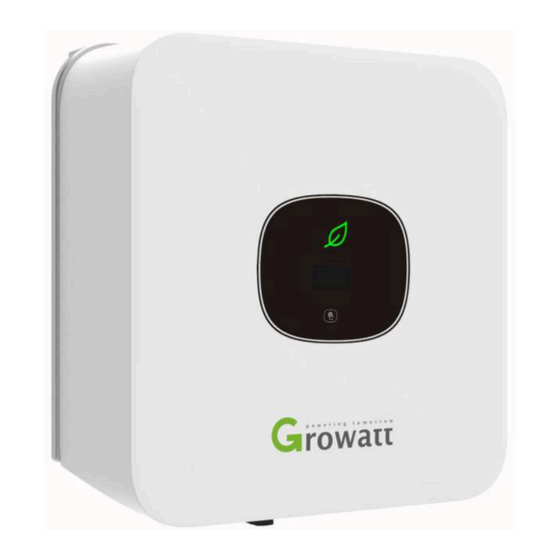

Growatt MIC 800TL-X Installations & Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Growatt MIC 800TL-X
Inhaltszusammenfassung für Growatt MIC 800TL-X

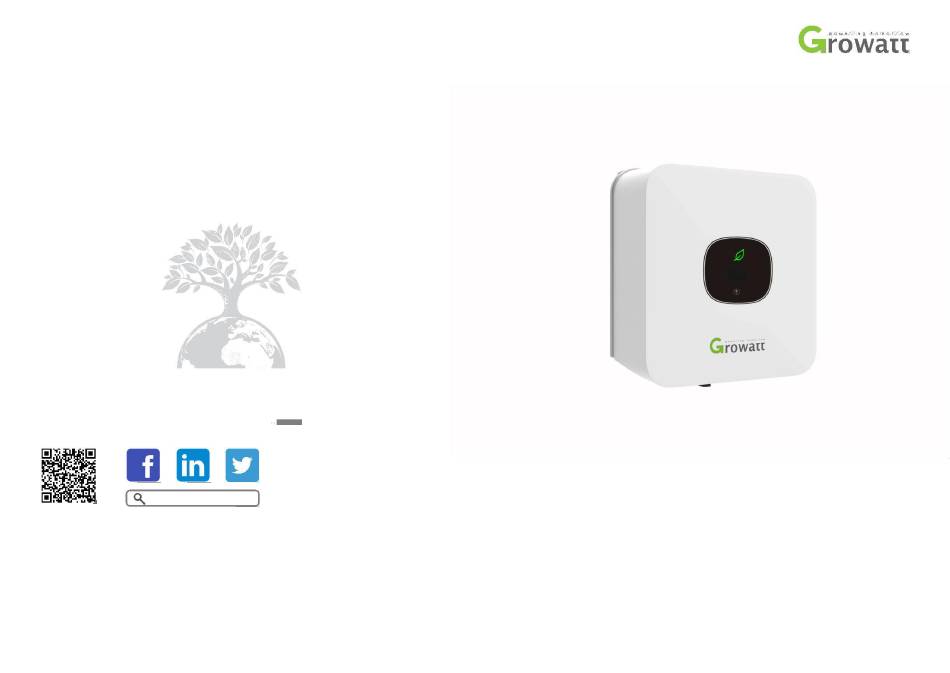

- Seite 1 Installations- & Growatt New Energy Bedienungsanleitung Anleitung herunterladen Shenzhen Growatt New Energy Technology CO.,LTD No.28 Guangming Road, Shiyan Street, Bao’an District, Shenzhen, P.R.China +86 0755 2747 1942 service@ginverter.com www.ginverter.com GR-UM-196-A-01...
- Seite 2 V erzeichnis 1 Hinweise zu diesem Handbuch 1.1 Gültigkeit 1.2 Zielgruppe 1.3 Zus ätzliche Informationen 1.4 Symbole in diesem Dokument 1.5 Glossar 2 Sicherheit 2.1 Verwendungszweck 2.2 Qualifikation des Fachmanns 2.3 Sicherheitshinweise 2.4 Warnungen zur Montage 2.5 Warnungen zum elektrischen Anschluss 2.6 Betriebswarnungen 3 Produkteinführung 3.1 TL-X Überblick...
- Seite 3 6 Elektrischer Anschluss 11 Problembehandlung 11 .1 Fehleranzeigen auf OLED 6.1 Sicherheit 11.2 Systemfehler 6.2 Verkabelung AC-Ausgang 11.3 Wechselrichter-Warnung 6.3 Anschlie ßen der zweiten Schutzvorrichtung 6.4 Anschlie ßen des PV-Arrays (DC-Eingang) 11.4 Wechselrichter-Fehler 6.5 Anschluss des Signalkabels 6.6 Erdung des Wechselrichters 6.7 Wirkleistungsregelung mit smart Meter, Stromwandler oder Rund- steuersignalempfänger...
-
Seite 4: Gültigkeit
Dokumente müssen an einem geeigneten Ort aufbewahrt werden und jederzeit verfügbar sein. Für Schäden, die Verbrennungsgefahr durch Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung. Für mögliche Änderungen in diesem Handbuch übernimmt die Firma GROWATT NEW ENERGY TECHNOLOGY CO.,LTD keine Verantwortung, die Benutzer zu informieren. Bedienung nach 5 Minuten Anschlusspunkt für Erdungsschutz 1.4 Symbole in diesemDokument... -
Seite 5: Verwendungszweck
Der Wechselrichter MIC TL-X wurde gem äß den internationalen Sicherheitsanforderungen (IEC62109- führt eine einphasige Einspeisung in das Stromnetz durch. Die Wechselrichter MIC 600TL-X, MIC 750TL-X, MIC 800TL-X, MIC 1,CE,VDE0126-1-1, AS4777, usw.) entwickelt und getestet, bei Installation und Betrieb dieses Umrichters 1000TL-X, MIC 1500TL-X, MIC 2000TL-X, MIC 2500TL-X, MIC, 3000TL-X, MIC 3300TL-X werden gemäß... -
Seite 6: Warnungen Zur Montage
Minuten Entladungszeit. • Personen mit eingeschränkten körperlichen oder geistigen Fähig-keiten dürfen nur nach entsprechender Einweisung und unter st ändiger Aufsicht mit dem Growatt- Wechselrichter arbeiten. Kin-dern ist es verboten, mit dem Growatt-Wechselrichter zu spielen. Der Growatt-Wechselrichter muss von Kindern ferngehalten werden. -
Seite 7: Produktbeschreibung
3 Produktbeschreibung 3.1 MIC TL-X Übersicht Symbol auf dem Wechselrichter Symbol Beschreibung Erklärung B C D E F Berührungs-symbol Taste: Wir können die OLED-Anzeige und Parameter durch Berühren umschalten. Zeigt den Betriebsstatus des Wechselrichters an: Rot: St örung. Wechselrichter Grün: Nomal. Statussymbol Rotes Blinken: Warnung oder DSP-Programmierung. -
Seite 8: Größe Und Gewicht
3.3 Größe und Gewicht MIC 600 MIC 750 MIC 800 MIC 1000 MIC 1500 Modellname TL-X TL-X TL-X TL-X TL-X Max. PV-Spannung 500 V Max. Eingangsstrom 13 A Startspannung 50 V MPP-Spannungsbereich 50 V - 500 V AC-Nennspannung 230V AC-Netz-Frequenz 50/60 Hz Max. -
Seite 9: Auspacken Und Inspektion
Bleiben Sie nicht näher als 20 cm vom Wechselrichter entfernt, es sei denn, dies ist absolut notwendig. • Growatt übernimmt keine Verantwortung für die Einhaltung der EMV-V orschriften für das Gesamtsystem. • Alle elektrischen Installationen müssen in Übereinstimmung mit den örtlichen und nationalen Elektrogesetzen durchgef ührt werden. -
Seite 10: Auswahl Des Installationsortes
≥500mm 5.2 Auswahl des Installationsortes Ø Dies ist ein Leitfaden für den Installateur zur Auswahl eines geeigneten Installationsortes, um mögliche Schäden an Gerät und Bediener zu vermeiden. Min.30cm Min.30cm Min.30cm Min.30cm ≥300mm Ø Der Installationsort muss für das Gewicht und die Abmessungen des Wechselrichters über einen langen Zeitraum geeignet sein. -
Seite 11: Den Wechselrichter An Der Wand Befestigen
Vergewissern Sie sich, dass der Wechselrichter an der richtigen Stelle installiert ist, d.h. er darf nicht 5.3.2 Den Wechselrichter an der Wand befestigen Ø in der Nähe einer Stammleitung installiert werden. Herabfallende Geräte können schwere oder sogar tödliche Verletzungen verursachen. Montieren Sie den Wechselrichter niemals auf der Halterung, wenn Sie nicht sicher sind, dass der Montagerahmen nach sorgfältiger Pr üfung wirklich fest an der Wand montiert ist. -
Seite 12: Elektrischer Anschluss
Wechselrichter unter Last sicher abgeschaltet werden kann. Wir empfehlen Ihnen, den Nennstrom des AC-Schalters in dieser Tabelle zu wählen: MIC 600TL-X 5A/230V MIC 750TL-X 5A/230V MIC 800TL-X 5A/230V MIC 1000TL-X 10A/230V MIC 1500TL-X 10A/230V MIC 2000TL-X... -
Seite 13: Entriegeln Sie Das Gehäuse
3. Schieben Sie die Gewindehülse in die Buchse, ziehen Sie die Kappe auf dem Terminal fest. 5. Um den AC-Stecker zu entfernen, drücken Sie das Bajonett mit einem kleinen Schraubendreher aus dem Schlitz und ziehen Sie es heraus, oder schrauben Sie die Gewindehülse ab und ziehen Sie sie heraus. TheInverterSide Entriegeln Sie das Gehäuse 4. -
Seite 14: Anschließen Des Zweiten Schutzleiters
6.3 Anschließen des zweiten Schutzleiters In einigen Installationsländern ist ein zweiter Schutzleiter erforderlich, um im Falle einer Fehlfunktion des ursprünglichen Schutzleiters einen Berührungsstrom zu verhindern. Für Installationsl änder, die in den Geltungsbereich der IEC-Norm 62109 fallen, müssen Sie den Schutzleiter an der AC-Klemme mit einem Leiterquerschnitt von mindestens 10 mm ²Cu installieren. -
Seite 15: Anschluss Des Signalkabels
Anschluss der PV-Anlage Schritt 2 Schieben Sie die Gewindebuchse auf die Fassung und verschrauben Sie die Kappe des Anschlusses. Click! 6.5 Anschluss des Signalkabels Schritt 3 Schieben Sie die Gewindebuchse zum Anschluss bis beide fest mit dem Wechselrichter verbunden sind. Wechselrichter dieser Serie haben einen 8-poligen Signalanschluss. -
Seite 16: Erdungdes Wechselrichters
Schritt 2 Nutzen Sie das H-förmige Werkzeug und lösen Sie den Stecker aus der Fassung Active Power Control mit Rundsteuerempfänger 6.8 Die Demand Response Modi (DRMs) des Wechselrichters 6.6 Erdungdes Wechselrichters Dieser Wechselrichter hat die Funktion des Demand Response Modus. Der RJ45-Stecker wird als DRED-Verbindung zum Der Erdungsanschluss des Wechselrichters (PE) muss mit dem AC-Erdanschluss des Versorgungsnetzes verbunden werden. -
Seite 17: Methoden Zur Zuweisung Der Drms
6.8.2 Methoden zur Zuweisung der DRMs 6.8.3.2 V oreingestellte Leistungslevels des Wechselrichters für RRCR Zu g e w i e s e n e An - s c h l ü ss e DRMs DRMs DRMs DRMs Pol Wirkleistung Function Cos(φ) Mode (P o l k ü... -
Seite 18: Touch Bedienung
Inbetriebnahme 7 Der Wechselrichter hat große Potentialunterschiede zwischen den Leitern. Lichtbögen können durch die Luft schießen, wenn Hochspannungsstrom flie ßt. Arbeiten Sie nicht am Gerät während es in Betrieb ist. Trennen Sie die PV-Anschlüsse nicht unter Last. Wenn der Wechselrichter den Fehler “Error 200” anzeigt, folgen Sie bitte diesen Schritten: Gefahr Fehlerhafte Bedienung während der Verkabelung kann zu schweren Verletzungen 6.9.3 Schritt-für-Schritt-Anleitung... -
Seite 19: Land Einstellen
Growatt PV- Land einstellen Parameter einstellen Wechselrichter XXXX Wenn wir den Touchscreen berühren, um durch die verschiedenen Länder zu scrollen, ändert sich der Bildschirm ständig. Wenn Sie z.B. Neuseeland wählen möchten, berühren Sie den Touchscreen, bis das OLED-Panel "Neuseeland" anzeigt, wie unten... -
Seite 20: Erweiterte Einstellungen
7.3 Erweiterte Einstellungen Parameter einstellen Allgemein Passwort 7.3.1 Ländereinstellung zur ücksetzen Erweitert Einmaliges Drücken springt im Display-Men ü weiter oder verändert die Nummer um +1. Zweimaliges Dr ücken bestätigt die Eingabe. Das Passwort der erweiterten Einstellungen ist 123. Allgemein Passwort Parameter Werkseinstellung Erweitert... -
Seite 21: Hoch- Und Herunterfahren Des Systems
1. Schalten Sie den AC-Schalter des Wechselrichters an. Shenzhen Growatt New Energy Technology Co. Ltd bestätigt, dass alle Growatt Wechselrichter, die in diesem 2. Schalten Sie den DC-Schalter an. Der Wechselrichter fährt automatisch hoch, wenn die Eingangsspannung 70 V übersteigt. - Seite 22 W e c h s e l r i c h t e r s . Systemfehler und einem Inverterfehler. In bestimmten Situationen kann es ratsam sein, sich mit Growatt in Verbindung zu 3. Überprüfen Sie, ob die DC-Trennung nass setzen, bitte geben Sie die folgenden Informationen an.
-
Seite 23: Wechselrichterwarnung
Warning202 DC SPD - Funktion gestört Error: 200 AFCI- Fehler 3.Wenn das Problem weiterhin existiert, kontaktieren Sie Growatt. 2.Wenn das Problem weiterhin existiert, kontaktieren Sie Growatt. Starten Sie den Wechselrichter neu. Wenn das Problem 1. Überprüfen Sie die Polarit ät. -
Seite 24: Technische Daten
12 Werksgarantie Technische Daten 14 14.1 Spezifikationen Siehe Garantiekarte. M I C M I C M I C M I C M I C Modell 600TL-X 750TL-X 800TL-X 1000TL-X 1500TL-X Spezifikation Eingangsdaten (DC-Netz) 13 Außerbetriebnahme Max.empfohlene PV- 840W 1050W 1120W 1400W 2100W Leistung(für STC-Module) - Seite 25 M I C M I C M I C M I C M I C M I C M I C M I C M I C M I C Modell Modell 600TL-X 750TL-X 800TL-X 1000TL-X 1500TL-X 600TL-X 750TL-X 800TL-X 1000TL-X 1500TL-X Spezifikations...
- Seite 26 M I C M I C M I C M I C Modell Modell M I C M I C M I C M I C 2000TL-X 2500TL-X 3000TL-X 3300TL-X 2000TL-X 2500TL-X 3000TL-X 3300TL-X Spezifikations Spezifications AC Überspannungskategorie AC-Überspannungskategorie Eingangsdaten (DC) Effizienz Max.empfohlene DC- 2800W...
-
Seite 27: Konformitätszertifikate
Kontakt 16 Der Wechselrichter wird zur Reparatur zum Growatt Servicecenter geschickt, vor Ort repariert oder gegen ein Modell M I C M I C M I C M I C gleichwertiges Ger ät (je nach Modell und Alter) ausgetauscht. 2000TL-X...
