1ERSTE SCHRITTE ÜBERSICHT SICHERHEITSANWEISUNGEN INFORMATIONEN ZUR DRUCKQUALITÄT UND ZUR GARANTIE DIE KOMPONENTEN DES DRUCKERS STEUERKONSOLE DES DRUCKERS PAPIEREINLEGEN STROMVERSORGUNG DES DRUCKERS DEN DRUCKER EIN- UND AUSSCHALTEN ANSCHLIESSEN EINER DIGITALKAMERA AN DEN DRUCKER EINFÜGEN UND ENTFERNEN VON SPEICHERKARTEN VORBEREITEN DES DRUCKERS FÜR DEN TRANSPORT ERSTE SCHRITTE...
Seite 6
ÜBERSICHT Dieser tragbare, kompakte, leichte Drucker, der ohne Kabelanschluss benutzt werden kann, verwendet Tintenstrahltechnik mit Dreifarbenpatronen hoher Qualität und erlaubt ein hochqualitatives Drucken von Fotos ohne Ränder auf Fotopapier oder Normalpapier. Da er von Batterien versorgt werden kann und mit einer Bluetooth Schnittstelle (keine Verbindungskabel nötig) geliefert wird, wird dieser Drucker bald zum untrennbaren Begleiter für Ihre Freizeit.
Seite 7
Um den korrekten Betrieb Ihres Druckers und eine Spitzendruckqualität zu garantieren, ist es wichtig, nur Olivetti Original-Tintenpatronen zu verwenden. Olivetti lehnt jede Verantwortung für Schäden am Drucker ab, die durch die falsche Handhabung oder das Wiederauffüllen der Tintenstrahlpatronen entstehen. Außerdem führen solche Vorgänge zum Verfall der Garantie.

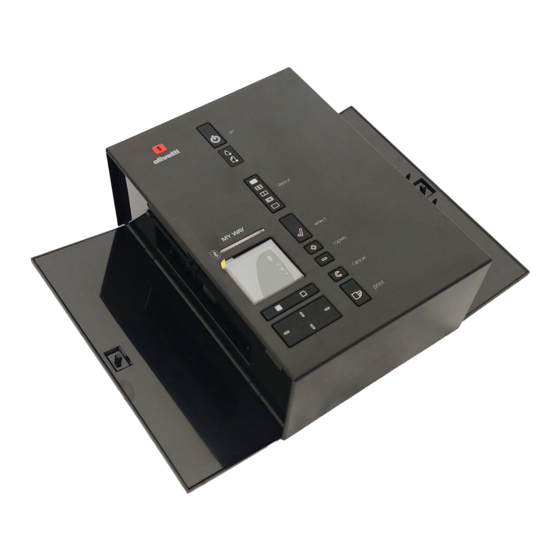

Bezug Komponente Beschreibung Steuerkonsole Diese besteht aus einem LCD Farbdisplay, dem Einschaltknopf, einer Anzeige für Bluetooth Betrieb, einer Fehleranzeige und zahlreichen Tasten, mit denen der Drucker angepasst werden kann, sowie Anzeigen für fehlende Tinte und fehlendes Papier. Siehe "Steuerkonsole des druckers", wo die verfügbaren Funktionen beschrieben sind.
STEUERKONSOLE DES DRUCKERS Über die Steuerkonsole kann der Ausdruck von Fotos, die von einer an den Drucker angeschlossenen Digitalkamera übergeben werden, auf einer in den entsprechenden Slot eingesteckten Speicherkarte sind oder von einer Bluetooth-Peripherie empfangen werden, manuell gesteuert werden. Dank des Farbdisplays kann man die Fotos auch durchlaufen und ansehen.
Seite 11
Bezug Komponente Beschreibung Taste zur Einstellung Zur Einstellung des Layouts der Photos auf dem Papier. des Seitenlayouts Hintereinander diese Taste drücken, um zu wählen: • Liste Ihrer Photos, die in dieser Reihenfolge gedruckt werden, wenn diese Liste bereits durch das Peripheriegerät (digitale Kamera) erstellt wurde.
PAPIEREINLEGEN Der Drucker hat einen Sensor, der automatisch feststellt, ob das Papier von Hand oder aus der Kassette geladen wird. Papierladen in die Kassette Den Deckel der Papierkassette öffnen, max. 20 Blatt Fotopapier mit der zu bedruckenden Seite nach oben einlegen und die Papierführung richtig einregeln. Den Deckel der Papierkassette schließen. Die externe linke Klappe des Druckers durch Drücken auf den Mittelteil zum Entriegeln öffnen.
Letztere werden in Elektronikgeschäften oder im Supermarkt verkauft. Hinweis: Sie können auch das Aufladekit von Olivetti kaufen. Rufen Sie die gebührenfreie Nummer an, die Sie im Blatt, das mit dem Drucker geliefert wird, in der Software des Druckers oder auf der Olivetti Website finden.
Wiederaufladbare NiCd) oder NiMH Batterie Den Drucker umkippen und den Deckel des Batteriefachs abnehmen. Die sechs wiederaufladbaren Typ Nickel-Cadmium (NiCd) oder Nickel-Metallhydrid (NiMH) Batterien vom Typ 2-2.3 Ah einsetzen und das Fach wieder mit dem Deckel schließen. DEN DRUCKER EIN- UND AUSSCHALTEN Den Drucker Einschalten Die EIN/AUS-Taste rechts auf der Steuerkonsole drücken.
ANSCHLIESSEN EINER DIGITALKAMERA AN DEN DRUCKER Schalten Sie Ihre Digitalkamera ein. Lesen Sie deren Anleitung. Wenn der Drucker eingeschaltet ist, stecken Sie ein Ende des USB Kabels der Kamera in den USB Stecker der Kamera. Die rechte äußere KLappe durch Drücken des Mittelteils zum Entriegeln öffnen. Das andere Ende des Kabels mit dem USB Stecker des Druckers verbinden.
Wie folgt vorgehen: Die linke äußere Klappe des Druckers durch Drücken des Mittelteils zum Entriegeln öffnen. Damit hat man Zugang zu den Slots. Den richtigen Slot für die Speicherkarte wählen, die eingesteckt werden soll. Die Speicherkarte so wie oben beschrieben ausrichten, die Karte vorsichtig einfügen und sanft bis zum Anschlag schieben.
VORBEREITEN DES DRUCKERS FÜR DEN TRANSPORT Die Papierkassette aus dem Einschubslot ziehen und die rechte äußere Klappe des Druckers schließen. Die Papierkassette in die entsprechenden Plastikschienen unten auf dem Drucker schieben. Die Kassette nach vorn schieben, bis sie von der Befestigungsklemme gesichert wird. Den Handgriff oben am Drucker herausziehen und den Drucker transportieren.
2BENUTZEN DES DRUCKERS OHNE COMPUTER ANZEIGE DER PHOTOS AUF DEM DRUCKER DISPLAY AUSWÄHLEN UND DRUCKEN VON PHOTOS AUF DER SPEICHERKARTE AUSDRUCKEN VON FOTOS VON IHRER PICTBRIDGE DIGITALKAMERA WÄHLEN UND AUSDRUCKEN VON FOTOS VON IHRER DPOF DIGITALKAMERA WÄHLEN UND AUSDRUCKEN VON FOTOS VON EINER NICHT-PICTBRIDGE/DPOF DIGITALKAMERA DRUCKEN VON FOTOS AUS EINER BLUETOOTH PERIPHERIE BENUTZEN DES DRUCKERS OHNE COMPUTER...
Seite 20
ANZEIGE DER PHOTOS AUF DEM DRUCKER DISPLAY Bildschirm füllende Anzeige Bezug Teil Beschreibung Fenster zum Blättern Zeigt das aktuelle Photo. der Photos Eingerahmte Anzeige Zeigt die jeweilige Wahl an; ist eingerahmt, wenn die Wahltaste gedrückt wird, um das gezeigte Photo auszuwählen. Übersicht der Photos Anzahl der gewählten Photos, die gedruckt werden sollen.
Seite 21
Anzeige als Miniaturen Bezug Teilie Beschreibung Fotoanzeiger Zeigt an, wenn Fotos in der angeschlossenen Vorrichtung gespeichert sind. Eingerahmte Anzeige Wahltaste drücken und es wird angezeigt, dass ein Photo gewählt wurde. Zeigt die Anzahl Photos, die im angeschlossenen Gerät gespeichert sind. Fenster zum Blättern Die Taste zum Blättern der Photos drücken.
AUSDRUCKEN VON FOTOS VON IHRER PICTBRIDGE DIGITALKAMERA Legen Sie das Papier ein, auf das Sie drucken wollen. Beste Ergebnisse beim Ausdrucken von Fotos erhalten Sie mit Fotopapier. Weitere Informationen finden Sie unter "Papiereinlegen". Hinweis: Wenn das Format des im Drucker eingelegten Papiers anders ist als das von der Digitalkamera zum Ausdrucken gewählte und Sie zu drucken starten, sind die Ausdrucke falsch.
Seite 23
WÄHLEN UND AUSDRUCKEN VON FOTOS VON EINER NICHT-PICTBRIDGE/DPOF DIGITALKAMERA Sicherstellen, dass im Drucker Papier eingelegt ist. Beste Ergebnisse beim Drucken von Fotos erhält man bei Benutzen von Fotopapier. icherstellen, dass Ihre Digitalkamera eingeschaltet und an den Drucker angeschlossen ist. Auf dem LCD der Steuerkonsole erscheint eine Maske, die die Gesamtzahl der im Speicher der Digitalkamera gespeicherten Fotos angibt.
3BENUTZEN DES DRUCKERS VOM COMPUTER AUS ERSTE SCHRITTE DIE TOOLBOX DER DRUCKER STATUS-MONITOR DRUCKEN ÜBERTRAGUNG DER DATEIEN VON DER SPEICHERKARTE AN DEN COMPUTER BENUTZEN DES DRUCKERS VOM COMPUTER AUS...
Sie auf der CD-ROM enthaltene Software laden. Zum Zugang zur Toolbox: Mit der rechten Maustaste auf dem Olivetti Symbol in der Anwendungsleiste von Windows und dann auf MY_WAY Toolbox klicken oder auf Start > Programme oder Alle Programme > Olivetti >...
Auf der Hauptseite der Toolbox finden Sie außerdem Links zur Hilfe, zu Problemlösung und Pflege sowie zu Einstellungen. Bei Klicken auf können Sie: diesen Toolbox Link: Hilfe • Mehr zu dem gerade dargestellten Thema lesen. Problemlösung und • Die Düsen der Tintenpatrone reinigen und testen. Pflege •...
Seite 28
DRUCKEN Drucken aus einer Anwendung mit Benutzen von Druckeigenschaften Wenn das Dokument oder Foto in der gerade benutzten Anwendung geöffnet ist, auf Datei > Drucken klicken. Es erscheint das Dialogfenster Drucken. Je nach Ihrem Betriebssystem Einstellungen oder Eigenschaften wählen. Es erscheint die Seite mit der Benutzeroberfläche des Druckertreibers.
Seite 29
Auf den OK Button im Drucken Dialogfenster klicken, um das Drucken zu starten. Drucken mit dem Fotos drucken-Tool der Toolbox Mit der rechten Maustaste auf dem Olivetti Symbol in der Anwendungsleiste von Windows und dann auf MY_WAY Toolbox klicken oder auf Start > Programme oder Alle Programme > Olivetti >...
Die Speicherkarte mit den zu übertragenden Dateien in den entsprechenden Slot des Druckers stecken. Siehe "Einfügen und Entfernen von Speicherkarten". Mit der rechten Maustaste auf dem Olivetti Symbol in der Anwendungsleiste von Windows und dann auf MY_WAY Toolbox klicken oder auf Start > Programme oder Alle Programme > Olivetti >...
4TINTENPATRONE KONTROLLE DES TINTENSTANDS ERSETZEN VON TINTENPATRONE AUSRICHTEN DER TINTENPATRONE TINTENPATRONE...
Seite 32
Über die Toolbox mit Hilfe der Tintenstandsanzeigen unten auf der Hauptseite der Toolbox oder über das Dialogfenster Neue Tintenpatronen: Mit der rechten Maustaste auf dem Olivetti Symbol in der Anwendungsleiste von Windows und dann auf MY_WAY Toolbox klicken oder auf Start > Programme oder Alle Programme >...
Seite 33
ERSETZEN VON TINTENPATRONE Vor der in diesem Abschnitt beschriebenen Prozedur die "Sicherheitsanweisungen" am Anfang dieses Handbuchs genau lesen und beachten. Hinsichtlich Informationen zum Kauf neuer Tintenpatronen beim Hersteller konsultieren Sie bitte die Toolbox Funktion "Problemlösung und Pflege". Für den Zugriff auf die Toolbox, siehe "Die Toolbox". Um den korrekten Betrieb Ihres Druckers und eine Spitzendruckqualität zu garantieren, ist es wichtig, nur Original-Tintenpatronen zu verwenden.
Seite 34
Die Patrone mit den Düsen nach unten und den Kontakten nach der hinteren Seite des Druckers zeigend erfassen und dann in ihren Träger mit einer Drehbewegung einsetzen. Zuerst die Seite mit den Düsen einstecken. Die Tintenpatrone fest nach innen drücken, bis sie durch die Sicherungsklemme verriegelt ist. Die innere und äußere Klappe des Druckers schließen.
Wenn auch nach Reinigen der Patronendüsen die Kanten der gedruckten Zeichen immer noch nicht scharf sind oder die Linien gewellt erscheinen: Mit der rechten Maustaste auf dem Olivetti Symbol in der Anwendungsleiste von Windows und dann auf MY_WAY Toolbox klicken oder auf Start > Programme oder Alle Programme > Olivetti >...
5WARTUNG UND FEHLERSUCHE REINIGEN DES DRUCKERS REINIGEN DER DÜSEN DER TINTEN PATRONE FEHLERSUCHE BESEITIGUNG VON PAPIERSTAUS WARTUNG UND FEHLERSUCHE...
Seite 38
Zum Reinigen der Düsen der Tintenpatrone: Sicherstellen, dass Papier im Drucker eingelegt ist. Siehe "Papiereinlegen". 2Mit der rechten Maustaste auf dem Olivetti Symbol in der Anwendungsleiste von Windows und dann auf MY_WAY Toolbox klicken oder auf Start > Programme oder Alle Programme > Olivetti >...
FEHLERSUCHE Probleme beim Einrichten des Druckers Bevor Sie diesen Abschnitt lesen: Sicherstellen, dass der Trafo zur Stromversorgung des Druckers richtig an eine geerdete Netzsteckdose (100 - 240 V~, 50 - 60 Hz) oder mit dem Adapterkabel an den Zigarettenanzünder eines Autos angeschlossen ist oder von sechs wiederaufladbare Typ Nickel-Cadmium (NiCd) oder Nickel-Metallhydrid (NiMH) Batterien vom Typ 2-2.3 Ah versorgt ist, die hinreichend aufgeladen sind, und der Drucker eingeschaltet ist.
Seite 40
Problem mögliche Ursache Abhilfe Nach Anschließen Ihres Druckers • Ihr PC konnte den Die CD-ROM mit mit dem USB Kabel kommt der Druckertreiber nicht finden. "Installation" aus dem Plug and Play Assistent auf Ihrem Laufwerk nehmen und den PC nicht zu einem Abschluss. PC neu starten.
Probleme beim Einschalten des Druckers Problem mögliche Ursache Abhilfe Der Drucker geht nicht an, wenn • Wenn der Drucker über Das Versorgungskabel des Sie die EIN/AUS-Taste auf der den Trafo vom Netz Trafos vom Drucker und von Steuerkonsole drücken. versorgt wird: der Netzsteckdose abziehen Das Versorgungskabel des und wieder einstecken.
Probleme beim Drucken Problem mögliche Ursache Abhilfe Der Drucker druckt nicht, wenn • Der Drucker ist nicht als Auf Start > Einstellungen > Sie auf das Drucksymbol in der Standarddrucker der Drucker klicken. Task-Leiste der gerade benutzten Anwendung definiert. Klicken Sie mit der rechten Anwendung klicken.
BESEITIGUNG VON PAPIERSTAUS Die rechte äußere Klappe des Druckers durch Drücken auf das Mittelteil zum Entriegeln öffnen. Dann durch Ziehen die innere Klappe öffnen. Das eingeklemmte Papier fest ergreifen und vorsichtig von der Stelle weg ziehen, an der es eingeklemmt ist. Wenn das Papier zerreißt, darauf achten, dass auch die abgerissenen Stücke aus dem Drucker entfernt werden.
Seite 46
ALLGEMEINE EIGENSCHAFTEN Allgemeine Eigenschaften Display Flüssigkristall-Farbdisplay 1,9" für die Ansicht und die Auswahl der Fotos Abmessungen und Gewicht • Höhe: 90 mm • Weite: 220 m • Tiefe: 162 m • Gewicht: 1,6 Kg Stromversorgung • Trafo, angeschlossen eine geerdete Netzsteckdose mit 100 - 240 V~,50-60 Hz.
Allgemeine Eigenschaften Software und Dokumentation • Drucker- und Scannertreiber (WIN/MAC) • Toolbox Anwendung (WIN) • Anwenderdokumentation (WIN/MAC) • Zusätzliche Software (WIN) Min. Systemanforderungen an den Betriebssystem: angeschlossenen PC • Microsoft Windows 98 SE, ME, Pentium II 500 MHz, 128 MB RAM, 150 MB HDU •...
Formate und Abmessungen der unterstützten Papiersorten Format Abmessungen Postkarte 4x6" 102 x 152 mm Postkarte A6 105 x 148.5 mm Doppio A6 (A4 piegato) 105 x 297 mm Postkarte 10 x 15 105 x 150 mm Hinweis: Der Drucker erkennt alle diese Formate automatisch. KAPITEL 6...
STICHWORTVERZEICHNIS Beseitigung von papierstaus Anschliessen einer Farbdisplay 7 Bildschirm füllende anzeige digitalkamera an den Fehlersuche 35 eingerahmte anzeige 16 drucker 11 probleme beim drucken 38 fenster zum blättern der Atteriefach 5 probleme beim einrichten des photos 16 druckers 35 Ausgabe des bedruckten symbol des angeschlossenen probleme beim einschalten papiers und öffnung zum...
Seite 50
Passen Sie die Einstellungen Kontrolle des tintenstands 28 Problemlösung und pflege 23 Probleme beim einrichten des druckers 35 Tintenpatronen 5 ausrichten der tintenpatrone mit der Toolbox 31 ersetzen von tintenpatrone 29 Reinigen der düsen der tinten patrone 34 kontrolle des tintenstands 28 Toolbox 22 einstellungen 23 fotos drucken 22...
