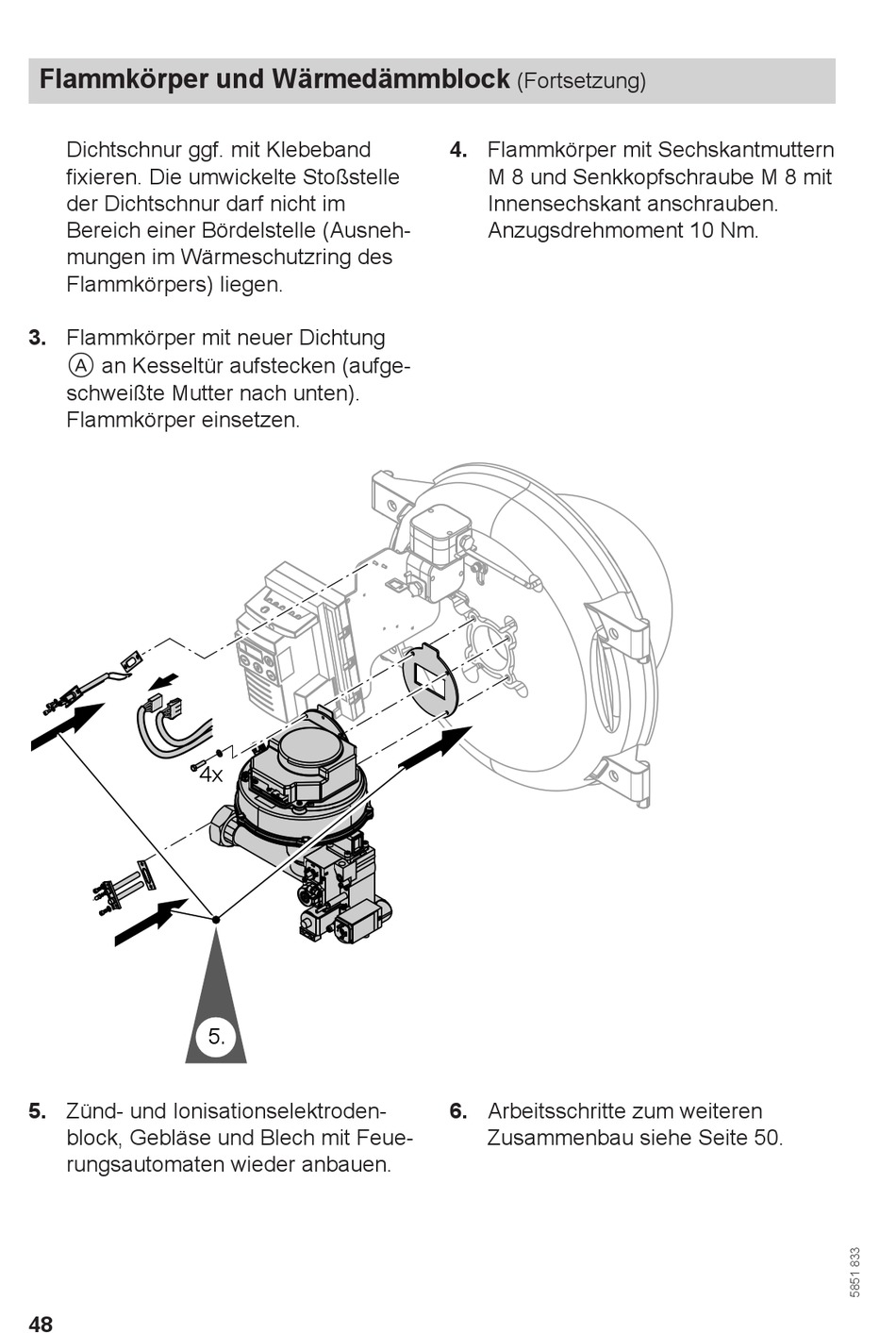

Flammkörper und Wärmedämmblock
Dichtschnur ggf. mit Klebeband
fixieren. Die umwickelte Stoßstelle
der Dichtschnur darf nicht im
Bereich einer Bördelstelle (Ausneh-
mungen im Wärmeschutzring des
Flammkörpers) liegen.
3. Flammkörper mit neuer Dichtung
A an Kesseltür aufstecken (aufge-
schweißte Mutter nach unten).
Flammkörper einsetzen.
5. Zünd- und Ionisationselektroden-
block, Gebläse und Blech mit Feue-
rungsautomaten wieder anbauen.
48
4x
5.
(Fortsetzung)
4. Flammkörper mit Sechskantmuttern
M 8 und Senkkopfschraube M 8 mit
Innensechskant anschrauben.
Anzugsdrehmoment 10 Nm.
6. Arbeitsschritte zum weiteren
Zusammenbau siehe Seite 50.
