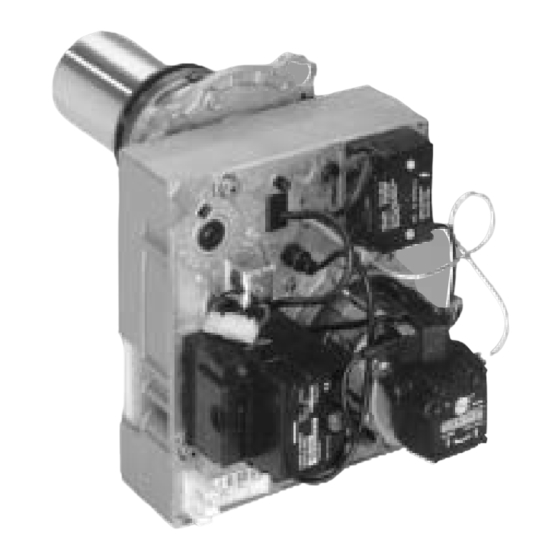

- Seite 1 Montageanleitung für die Fachkraft Vitoflame 300 Öl Blaubrenner (Typ VHG) mit Heizölvorwärmung für Vitola 200 (Typ VX2) und Vitolaplus 300 VITOFLAME 300 Vitoflame 300 Öl Blaubrenner 5851 431 3/2003...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Montage, Erstinbetriebnahme, Inspektion, Wartung und Instand setzung müssen von autorisierten Fachkräften (Heizungsfachbetrieb/ Vertragsinstallationsunternehmen) durchgeführt werden. Die einschlägigen Sicherheitsbestim mungen der DIN, EN, DVGW und VDE sind einzuhalten. - Seite 3 Brenner an Heizkessel anbauen...
-
Seite 4: Ölfilter Für Zweistrangsystem
Ölfilter (nicht c) Ölfilter für Zweistrangsystem A Ölzuleitung vom Tank B Zur Ölpumpe am Brenner C Von der Ölpumpe am Brenner D Rücklauf zum Tank In die Ölversorgung unbedingt einen Heizölfilter R e einbauen (Filterfein heit max. 40 mm). Ölfilter für Einstrangsystem A Ölzuleitung vom Tank B Zum Heizölentlüfter Bei der Installation nach dem Ein... - Seite 5 Ölversorgung 1. Ölleitung entsprechend den nach Anschluss der Leitung des folgenden Tabellen dimensionieren. Magnetventils: Hinweis! Montageanleitung Bitte auch die Anforderungen an Zubehör Ölleitungen (Strömungsgeschwin digkeit 0,2 0,5 m/s) gemäß 2. Ölleitung montieren. DIN 4755 2 beachten. 3. Vor Dichtheitsprüfung Ölbrenner Muss die Ölversorgung von einem von Ölleitung trennen.
-
Seite 6: Tank Tiefliegend
Ölversorgung als Zweistrangsystem erstellen Tank hochliegend Tank tiefliegend A Heizölfilter B Fußventil Saug Innendurchmesser Saugleitg. Saug Innendurchmesser Saugleitg. höhe H 6 mm höhe H 6 mm 8 mm 10 mm 8 mm 10 mm in m max. Rohrleitgs. Länge in m in m max. -
Seite 7: Ölversorgung Als Einstrangsystem Erstellen
Ölversorgung als Einstrangsystem erstellen Tank hochliegend Tank tiefliegend A Fußventil B Heizölfilter C Heizölentlüfter Innendurchmesser Saugleitg. Innendurchmesser Saugleitg. Saug Saug höhe H 4 mm höhe H 4 mm 5 mm 6 mm 5 mm 6 mm in m max. Rohrleitgs. Länge in m in m max. -
Seite 8: Brennerhaube Anbauen
Anschlüsse L 1 und N am Netzanschluss der Regelung dürfen nicht vertauscht sein. Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulierung siehe Serviceanleitung. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
