Ein-/Ausbau der Laufwerke oder Wechselrahmen

Vorbereitungen

1. Gerät vom Netz trennen und alle Anschlusskabel vom Gerät abziehen
2. Gerät öffnen
Laufwerkträgermodul ausbauen
Das Laufwerkträgermodul besteht aus dem horizontalen und dem vertikalen Laufwerkträger.

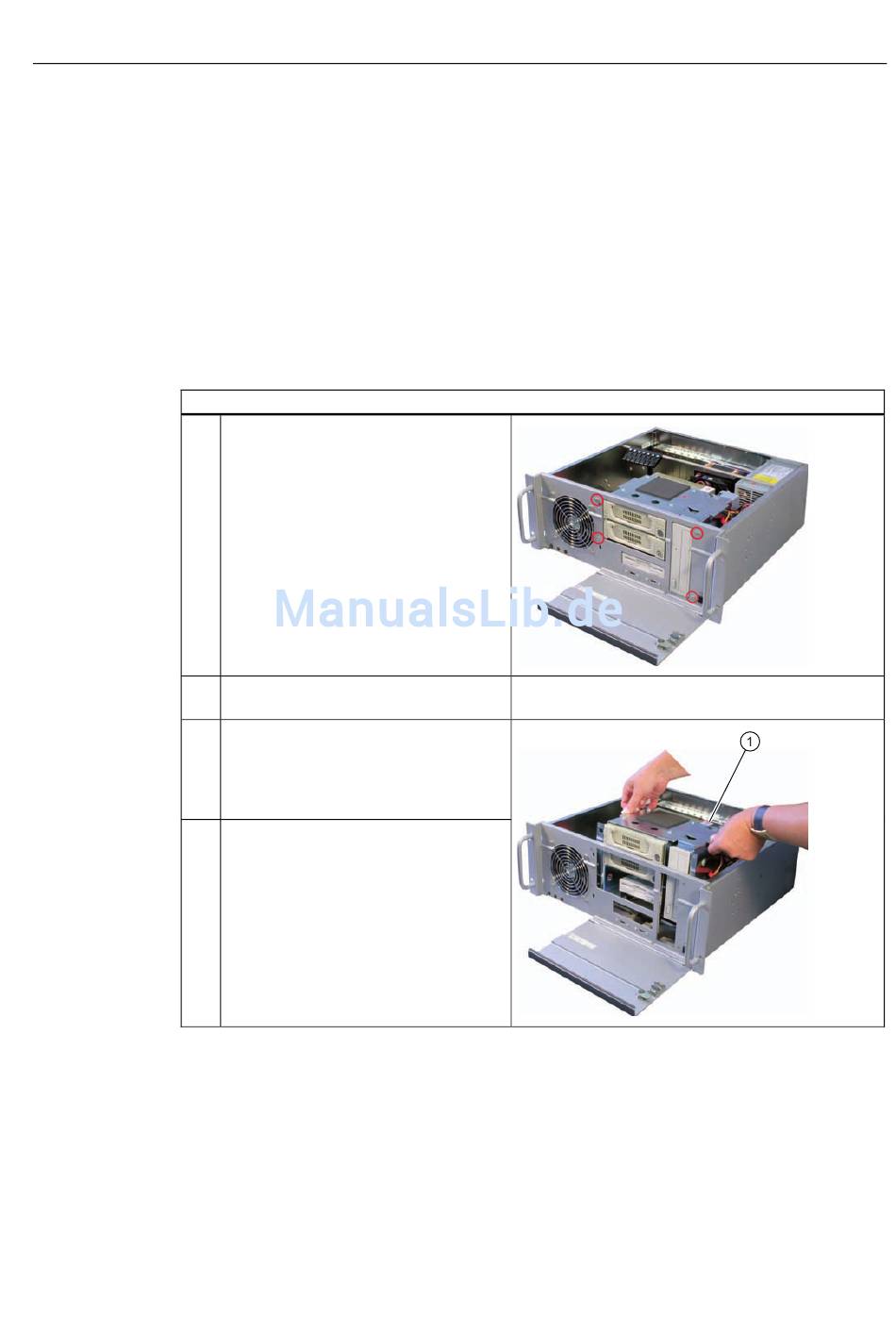

Arbeitsschritte zum Ausbau des Laufwerkträgermoduls
1
2
3
4
SIMATIC Rack PC 547B
Betriebsanleitung, 12/2007, A5E01127518-02
Befestigungsschrauben des
Laufwerkträgermoduls herausdrehen.
Stromversorgungs- und Datenkabel von
den eingebauten Laufwerken abziehen.
Laufwerkträgermodul (1) soweit aus
dem Gerät heben, bis die
Anschlusskabel des Floppy-Laufwerks
zugänglich sind. Anschlusskabel
abziehen.
Laufwerkträgermodul vollständig aus
dem Gerät heben.
