Jetzt können Sie ganz einfach bis zu 6 Lautsprecher untereinander hängen.
Hierfür benötigen Sie die BLT24. Ziehen Sie die bereits angeschlagene T24 auf eine Höhe,
auf der Sie eine zweite T24 darunterschieben können. Verbinden Sie nun die beiden Laut-
sprecher zunächst mit den beiden BBT24 miteinander und benutzen Sie die Boxlinks
(BLT24) zum Winkeln.
Die Winkelung wird mittels der Löcher im Fliegeblech der T24 erledigt. Jedes ausgelassene
Loch ergibt einen Winkel von 6°.

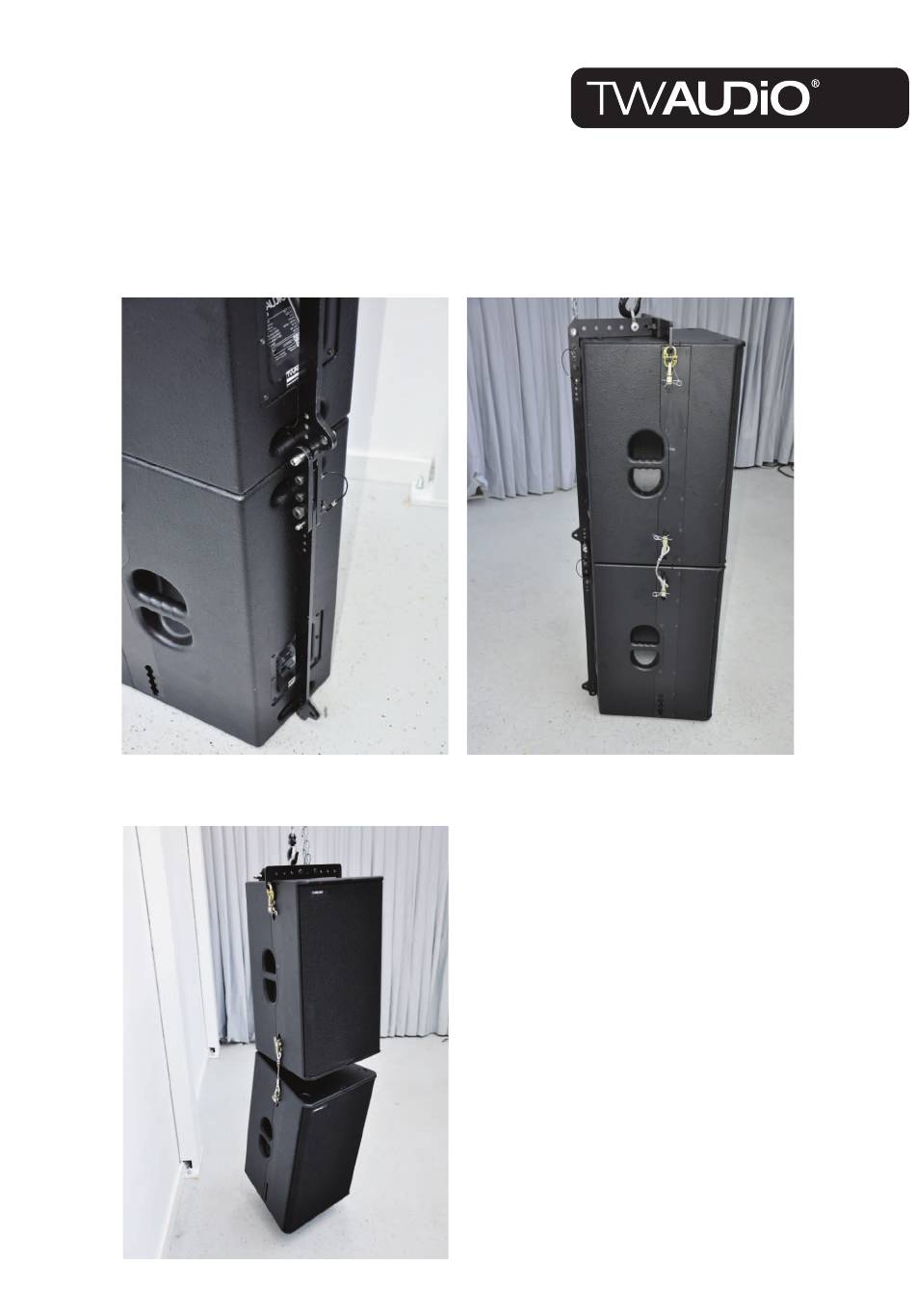

Dieses Bild zeigt einen Winkel von 12° zwi-
schen den Lautsprechern. Die Gesamtwin-
kelung wird mittels der Pinpoints im BCT24
erledigt. Dies kann in EASE FOCUS simuliert
werden.
!
ÜBERPRÜFEN SIE ALLE VERBINDUNGEN
AUF KORREKTEN SITZ!!!
