Konfigurieren des IRIG-B

Der TTL-Ausgang kann verschiedene Funktionen übernehmen, wie das Übertragen
des Referenzzeitsignals IRIG-B oder eines Referenzsignals Puls pro Sekunde (PPS) oder
Puls pro x Sekunden (PPx).
Zum Konfigurieren des IRIG-B gehen Sie wie folgt vor:
1.
RUGGEDCOM ROS v5.5
Konfigurationshandbuch, 10/2020, C79000-G8900-1460-01
Navigieren Sie zu Administration » System Time Manager » Configure IRIGB.
Das Formular IRIGB wird angezeigt.
4
Optionen AM-Ausgänge
1
Liste Zeitcode
2
Liste IRIGB-Ext
3
Schaltfläche "Apply"
4
Schaltfläche "Reload"
5

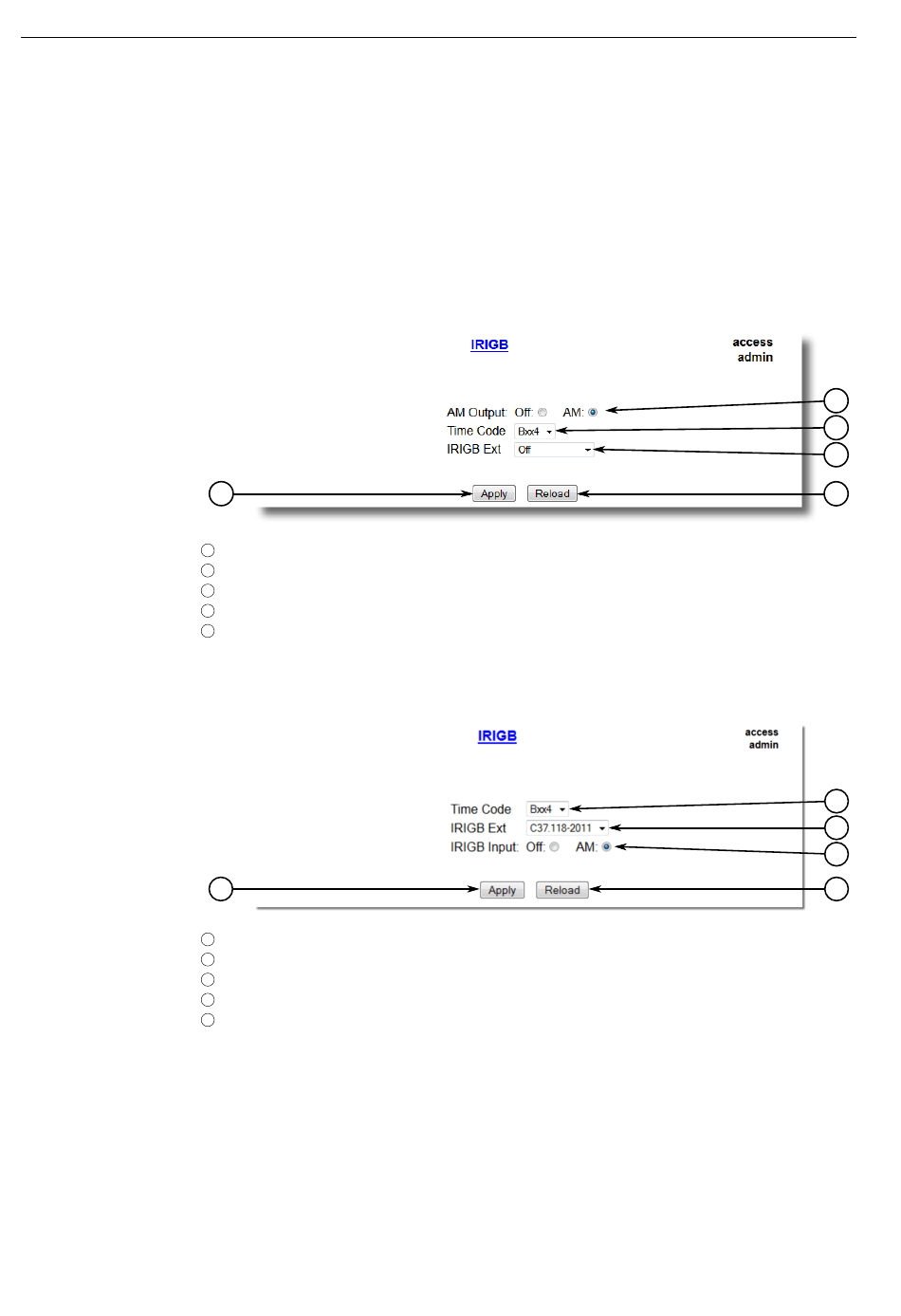

Abbildung 7.1 IRIGB-Formular – RMC8388B
4
Liste Zeitcode
1
Liste IRIGB-Ext
2
Optionen IRIGB-Eingänge
3
Schaltfläche "Apply"
4
Schaltfläche "Reload"
5
Abbildung 7.2 IRIGB-Formular – RMC8388C
Uhrzeitdienste
7.2 Konfigurieren des IRIG-B
1
2
3
5
1
2
3
5
