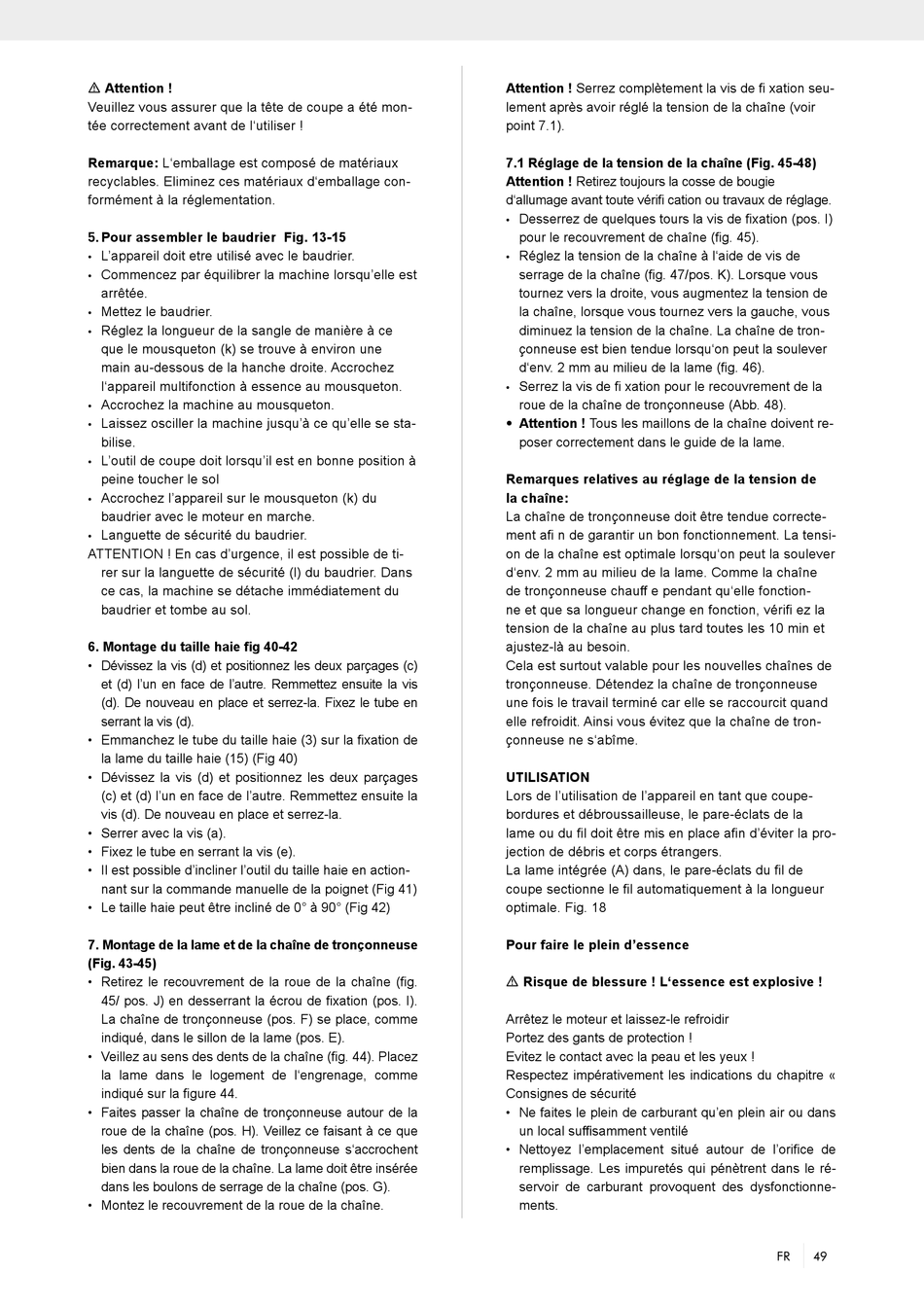

m Attention !
Veuillez vous assurer que la tête de coupe a été mon-
tée correctement avant de l'utiliser !
Remarque: L'emballage est composé de matériaux
recyclables. Eliminez ces matériaux d'emballage con-
formément à la réglementation.
5. Pour assembler le baudrier Fig. 13-15
• L'appareil doit etre utilisé avec le baudrier.
• Commencez par équilibrer la machine lorsqu'elle est
arrêtée.
• Mettez le baudrier.
• Réglez la longueur de la sangle de manière à ce
que le mousqueton (k) se trouve à environ une
main au-dessous de la hanche droite. Accrochez
l'appareil multifonction à essence au mousqueton.
• Accrochez la machine au mousqueton.
• Laissez osciller la machine jusqu'à ce qu'elle se sta-
bilise.
• L'outil de coupe doit lorsqu'il est en bonne position à
peine toucher le sol
• Accrochez l'appareil sur le mousqueton (k) du
baudrier avec le moteur en marche.
• Languette de sécurité du baudrier.
ATTENTION ! En cas d'urgence, il est possible de ti-
rer sur la languette de sécurité (l) du baudrier. Dans
ce cas, la machine se détache immédiatement du
baudrier et tombe au sol.
6. Montage du taille haie fig 40-42
• Dévissez la vis (d) et positionnez les deux parçages (c)
et (d) l'un en face de l'autre. Remmettez ensuite la vis
(d). De nouveau en place et serrez-la. Fixez le tube en
serrant la vis (d).
• Emmanchez le tube du taille haie (3) sur la fixation de
la lame du taille haie (15) (Fig 40)
• Dévissez la vis (d) et positionnez les deux parçages
(c) et (d) l'un en face de l'autre. Remmettez ensuite la
vis (d). De nouveau en place et serrez-la.
• Serrer avec la vis (a).
• Fixez le tube en serrant la vis (e).
• Il est possible d'incliner l'outil du taille haie en action-
nant sur la commande manuelle de la poignet (Fig 41)
• Le taille haie peut être incliné de 0° à 90° (Fig 42)
7. Montage de la lame et de la chaîne de tronçonneuse
(Fig. 43-45)
• Retirez le recouvrement de la roue de la chaîne (fig.
45/ pos. J) en desserrant la écrou de fixation (pos. I).
La chaîne de tronçonneuse (pos. F) se place, comme
indiqué, dans le sillon de la lame (pos. E).
• Veillez au sens des dents de la chaîne (fig. 44). Placez
la lame dans le logement de l'engrenage, comme
indiqué sur la figure 44.
• Faites passer la chaîne de tronçonneuse autour de la
roue de la chaîne (pos. H). Veillez ce faisant à ce que
les dents de la chaîne de tronçonneuse s'accrochent
bien dans la roue de la chaîne. La lame doit être insérée
dans les boulons de serrage de la chaîne (pos. G).
• Montez le recouvrement de la roue de la chaîne.
Attention ! Serrez complètement la vis de fi xation seu-
lement après avoir réglé la tension de la chaîne (voir
point 7.1).
7.1 Réglage de la tension de la chaîne (Fig. 45-48)
Attention ! Retirez toujours la cosse de bougie
d'allumage avant toute vérifi cation ou travaux de réglage.
• Desserrez de quelques tours la vis de fixation (pos. I)
pour le recouvrement de chaîne (fig. 45).
• Réglez la tension de la chaîne à l'aide de vis de
serrage de la chaîne (fig. 47/pos. K). Lorsque vous
tournez vers la droite, vous augmentez la tension de
la chaîne, lorsque vous tournez vers la gauche, vous
diminuez la tension de la chaîne. La chaîne de tron-
çonneuse est bien tendue lorsqu'on peut la soulever
d'env. 2 mm au milieu de la lame (fig. 46).
• Serrez la vis de fi xation pour le recouvrement de la
roue de la chaîne de tronçonneuse (Abb. 48).
• Attention ! Tous les maillons de la chaîne doivent re-
poser correctement dans le guide de la lame.
Remarques relatives au réglage de la tension de
la chaîne:
La chaîne de tronçonneuse doit être tendue correcte-
ment afi n de garantir un bon fonctionnement. La tensi-
on de la chaîne est optimale lorsqu'on peut la soulever
d'env. 2 mm au milieu de la lame. Comme la chaîne
de tronçonneuse chauff e pendant qu'elle fonction-
ne et que sa longueur change en fonction, vérifi ez la
tension de la chaîne au plus tard toutes les 10 min et
ajustez-là au besoin.
Cela est surtout valable pour les nouvelles chaînes de
tronçonneuse. Détendez la chaîne de tronçonneuse
une fois le travail terminé car elle se raccourcit quand
elle refroidit. Ainsi vous évitez que la chaîne de tron-
çonneuse ne s'abîme.
UTILISATION
Lors de l'utilisation de l'appareil en tant que coupe-
bordures et débroussailleuse, le pare-éclats de la
lame ou du fil doit être mis en place afin d'éviter la pro-
jection de débris et corps étrangers.
La lame intégrée (A) dans, le pare-éclats du fil de
coupe sectionne le fil automatiquement à la longueur
optimale. Fig. 18
Pour faire le plein d'essence
m Risque de blessure ! L'essence est explosive !
Arrêtez le moteur et laissez-le refroidir
Portez des gants de protection !
Evitez le contact avec la peau et les yeux !
Respectez impérativement les indications du chapitre «
Consignes de sécurité
• Ne faites le plein de carburant qu'en plein air ou dans
un local suffisamment ventilé
• Nettoyez l'emplacement situé autour de l'orifice de
remplissage. Les impuretés qui pénètrent dans le ré-
servoir de carburant provoquent des dysfonctionne-
ments.
FR
49
