Gebrauchs- und Montageanweisung Dunstabzugshaube DA 3360 de - DE Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 09 190 750...
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren.
Sicherheits- stimmt. bestimmungen. Ein unsachgemäßer Alle anderen Anwendungsarten sind Gebrauch kann jedoch zu Schäden unzulässig. Miele haftet nicht für Schä- an Personen und Sachen führen. den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver- Lesen Sie die Gebrauchsanweisung ursacht werden.
Elektronetzes. Diese Daten müssen unbedingt über- Defekte Bauteile dürfen nur gegen einstimmen, damit keine Schäden am Miele Originalteile ausgetauscht wer- Gerät auftreten. Im Zweifelsfall fragen den. Nur bei diesen Teilen gewährleis- Sie Ihre Elektro-Fachkraft. tet der Hersteller, dass sie die Sicher- heitsanforderungen erfüllen.
Seite 6
Sicherheitshinweise und Warnungen Bei Installations- und Wartungsar- Gleichzeitiger Betrieb mit einer beiten sowie Reparaturen muss die raumluftabhängigen Feuerstätte Dunstabzugshaube vom Netz getrennt sein. Sie ist nur dann elektrisch vom Achtung Vergiftungsgefahr! Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist: –...
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Arbeiten Sie nie mit offener Flamme Dunstabzugshaube und raumluftabhän- unter der Dunstabzugshaube; so ist giger Feuerstätte im Raum oder Lüf- z. B. das Flambieren und das Grillen tungsverbund ein Unterdruck von höch- mit offener Flamme verboten.
Sicherheitshinweise und Warnungen Sachgemäße Montage Benutzen Sie die Dunstabzugshau- be nie ohne Fettfilter. Beachten Sie die Angaben des Her- Dadurch vermeiden Sie Fett- und stellers des verwendeten Kochgerätes, Schmutzablagerungen im Gerät. Diese ob darüber der Betrieb einer Dunstab- beeinträchtigen die Funktion. zugshaube möglich ist.
Seite 9
Vorschriften zu beachten. Zubehör Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie aus- drücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan- tie, Gewährleistung und/oder Produkt- haftung verloren.
Seite 11

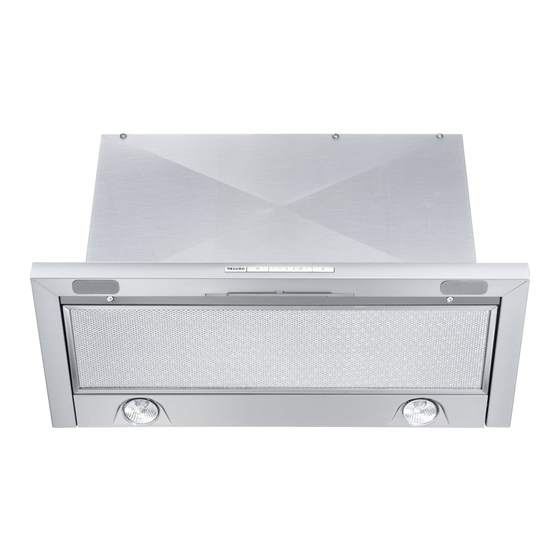

Gerätebeschreibung / Bedienung a Ausblasstutzen C 150 mm Dem normalen Kochen dienen je nach Intensität der Kochdünste die Leis- b Bedienelemente tungsstufen "1" bis "3". c Fettfilter Für vorübergehende starke Wrasen- und d Ausziehbarer Wrasenschirm Geruchsentwicklung, z. B. beim Anbra- ten, steht Ihnen die Intensivstufe "IS"...
Funktionsbeschreibung Die Dunstabzugshaube arbeitet . . . im Abluftbetrieb: . . . im Umluftbetrieb: (mit Umluft-Umbausatz als Zubehör) Die angesaugte Luft wird durch den Die angesaugte Luft wird durch den Fettfilter gereinigt und nach außen ge- Fettfilter und zusätzlich durch einen leitet.
Reinigung und Pflege Vor jeder Wartung und Pflege Im Bereich der Bedienelemente nicht zu feucht reinigen, um ein Ein- die Dunstabzugshaube vom Elektro- netz trennen, dazu dringen von Nässe in die Elektronik zu vermeiden. – den Netzstecker des Gerätes ziehen oder Vermeiden Sie –...
Reinigung und Pflege Besondere Hinweise für Bedienele- mente Die Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen da- her sofort. Den Fettfilter beim Entnehmen nicht Beachten Sie zur Reinigung die allge- nach unten klappen! meinen Hinweise in diesem Kapitel. ^ Schieben Sie den Wrasenschirm ein.
Seite 15
Unterkorb stellen. Achten Sie da- rauf, dass sich der Sprüharm frei be- wegen kann. ^ Die Fettfilter bei maximal 65° C spü- len. Wählen Sie dazu bei einer Miele ^ Zum Einsetzen den Fettfilter so dre- Geschirrspülmaschine das Automa- hen, dass die roten Kunststoffglei- tic-Programm.
Reinigung und Pflege Geruchsfilter einsetzen / austauschen Bei Umluftbetrieb muss zum Fettfilter ein Geruchsfilter eingesetzt werden (nachkaufbares Zubehör). Dieser bindet die beim Kochen anfal- lenden Geruchsstoffe. Der Geruchsfilter wird im Gehäuse oberhalb des Fettfilters eingesetzt. Sie erhalten den Geruchsfilter im Fachhandel oder beim Kunden- dienst.
Reinigung und Pflege Leuchte wechseln ^ Den Wrasenschirm herausziehen und dabei den Fettfilter wie zuvor be- schrieben entnehmen. ^ Gebläse und Beleuchtung ausschal- ten. Die Halogenleuchten werden im Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Ver- brennungsgefahr. ^ Bei Umluftbetrieb den Geruchsfilter aus dem Gerät nehmen.
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie – Ihren Miele Fachhändler oder – den Miele Werkkundendienst Die Telefonnummer des Werkkun- dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei- sung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer Ih- rer Dunstabzugshaube.
Gerätemaße Abstand zwischen Kochstelle und Dunstabzugshaube Sofern vom Hersteller des Kochge- rätes keine größeren Sicherheitsab- stände vorgegeben werden, ist zwi- schen Kochgerät und der Unterkan- te der Dunstabzugshaube folgender Sicherheitsabstand mindestens ein- zuhalten: Elektro-Kochstelle: 450 mm Elektro-Grill, Frittiergerät: 650 mm Gas-Kochstelle: 650 mm Für weitere Hinweise beachten Sie...
Seite 21
Montage a 1 Abluftstutzen für eine Abluftleitung C 150 mm. b 1 Reduzierstutzen 12 Schrauben 4 x 15 mm für eine Abluftleitung C 125 mm. zur Befestigung der Dunstabzugshau- c 1 Rückstauklappe be im Oberschrank. zum Einbau im Ausblasstutzen (nur für Abluftbetrieb).
Montage Einsetzen in den Oberschrank Zur genauen Positionierung des Ge- rätes wird zunächst das Distanzprofil an der Rückseite auf das erforderli- che Maß T gekürzt und montiert: T= Korpustiefe K minus Gerätetiefe G ^ Das Beispiel a zeigt die Einabusitua- ^ Das gekürzte Distanzprofil mit der tion, wenn keine Frontblende montiert Wand abschließend unter die Seiten-...
Seite 24
Montage Den Montageschutz zwischen Wra- senschirm und Gehäuse erst nach ^ Die Montagewinkel rechts und links Einsetzen in den Oberschrank ent- fernen. in den Schrank schrauben. Die Hin- terkante an der Linie positioniert, die ^ Der Einbau der Dunstabzugshaube Unterkante genau auf Höhe der erfolgt ohne Fettfilter.
Seite 25
Montage Hinweis für eine spätere Demontage des Gerätes: Wenn die beiden Schrauben rechts und links an den Innenseiten des Ge- häuses herausgeschraubt werden, lösen sich die Haltefedern und das Gerät kann aus dem Schrank genom- men werden. ^ Das Gerät von unten in den Schrank heben, bis es in den Haltefedern ein- rastet.
Montage Frontblende montieren ^ Falls vorgesehen, die Frontblende montieren. ^ Den Montageschutz zwischen Wra- Dazu wird der Montagesatz DML 400 benötigt. Er ist als nachkaufbares Zu- senschirm und Gehäuse entfernen. behör erhältlich. ^ Vorne das Gerät mit 4 Schrauben von Zur Montage die beiliegende Montage- unten am Möbelboden verschrauben.
Montage Einbautiefe justieren Fettfilter einsetzen ^ Die Schutzfolie des Fettfilterrahmens abziehen. Den Fettfilter wieder einsetzen. ^ Dazu den Wrasenschirm herauszie- hen. ^ Über die beiden Einstellschrauben rechts und links im Wrasenschirm kann die Position des Wrasenschirms um max. 35 mm nach vorne verstellt werden.
Montage Abluftanschluss ^ Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe ver- fügt, liegt der Dunstabzugshaube dai2699 eine Rückstauklappe bei. Sie wird in ^ Bei Verwendung einer Abluftleitung den Ausblasstutzen der Motoreinheit C 150 mm den beiliegenden Abluft- eingesetzt.
Montage ^ Montieren Sie den Umbausatz wie in Umluftanschluss der zugehörigen Montageanweisung Wenn die baulichen Voraussetzungen beschrieben. einen Abluftanschluss nicht zulassen, ^ Achten Sie darauf, dass die Lamellen müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten. des Ausblasgitters zur Raummitte weisen und nicht unmittelbar zur Wand oder Raumdecke.
Abluftleitung – Bei waagerechtem Verlegen der Ab- Bitte unbedingt das Kapitel “Sicher- luftleitung muss ein Mindestgefälle heitshinweise und Warnungen” be- von 1 cm je Meter eingehalten wer- achten. den. Damit wird vermieden, dass eventuell Kondenswasser in die Insbesondere bei gleichzeitigem Betrieb der Dunstabzugshaube und Dunstabzugshaube laufen kann.
Abluftleitung Kondenswassersperre (nachkaufbares Zubehör) Neben einer entsprechenden Isolation der Abluftleitung ist die Installation ei- ner Kondenswassersperre empfehlens- wert, die das anfallende Kondenswas- ser aufnimmt und verdunstet. Sie ist für eine Abluftleitung C 125 mm oder C 150 mm erhältlich. Achten Sie bei der Installation der Kon- denswassersperre darauf, dass diese senkrecht und möglichst nah über dem Ausblasstutzen der Dunstabzugshaube...
Abluftleitung Schalldämpfer (nachkaufbares Zubehör) ...bei Abluftbetrieb: Der Schalldämpfer dämpft sowohl Ge- bläsegeräusche nach außen als auch Außengeräusche, die über die Abluftlei- In die Abluftleitung kann ein Schall- tung in die Küche dringen (z. B. Stra- dämpfer eingesetzt werden. Er dient ßenlärm).
Elektroanschluss Die Dunstabzugshaube darf nur an eine Dazu gehören LS-Schalter, Sicherun- vorschriftsmäßig installierte Schutzkon- gen und Schütze (EN 60335). takt-Steckdose AC 230 V ~ 50 Hz ange- Die erforderlichen Anschlussdaten fin- schlossen werden. den Sie auf dem Typenschild. Dieses Die Elektroanlage muss nach VDE 0100 ist nach dem Herausnehmen des Fettfil- ausgeführt sein! ters sichtbar.
