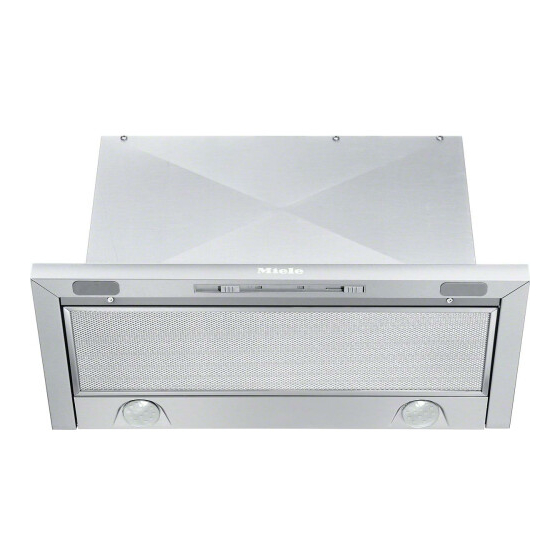

Miele DA 3366 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für DA 3366:
- Gebrauchs- und montageanweisung (48 Seiten) ,
- Installation (17 Seiten) ,
- Installationsanleitung (14 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Installation
Vor der Installation
Beachten Sie vor der Installation
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen".
Montageempfehlungen
- Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
der Kochstelle montiert ist, nicht seit-
lich versetzt.
- Die Kochstelle sollte möglichst
schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.
- Der Montageort muss problemlos zu-
gänglich sein. Auch für einen eventu-
ell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert er-
reichbar und demontierbar sein. Be-
achten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.
10553700-03
Installationsmaterial
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele DA 3366
Inhaltszusammenfassung für Miele DA 3366
- Seite 1 *INSTALLATION* 10553700-03 Installation Vor der Installation Installationsmaterial Beachten Sie vor der Installation alle Informationen in diesem Kapitel und das Kapitel „Sicherheitshinweise und Warnungen“. Montageempfehlungen - Damit die Kochwrasen optimal er- fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit- lich versetzt.
- Seite 2 *INSTALLATION* 10553700-03 Installation a 1 Abluftstutzen für eine Abluftleitung 150 mm b 1 Rückstauklappe 14 Schrauben 4 x 15 mm zur Befestigung der Dunstabzugshau- zum Einbau im Ausblasstutzen der be im Oberschrank Motoreinheit (nicht bei Umluftbe- trieb) c 2 Montagewinkel zur Befestigung der Dunstabzugs- 8 Schrauben M4 x 12 mm haube im Oberschrank zur Befestigung der Dunstabzugshau-...
- Seite 3 *INSTALLATION* 10553700-03 Installation Gerätemaße a Der Oberschrank muss im vorderen Bereich bis zur Zwischenwand über einen Unterboden verfügen. Wird das Gerät weiter hinten montiert, z. B. bei Montage einer Frontblende, muss auch der Unterboden entsprechend tiefer sein. b Die Zwischenwand des Oberschrankes muss herausnehmbar sein. c Abluft;...
-
Seite 4: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
*INSTALLATION* 10553700-03 Installation Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel „Sicherheitshinweise und Warnungen“. Kochgerät Abstand S mindestens Elektro-Kochstelle... - Seite 5 *INSTALLATION* 10553700-03 Installation a Beispiel: Einbausituation ohne Front- blende, die Vorderkante des einge- schobenen Wrasenschirms schließt mit der Vorderkante des Schrankkor- pus ab. Es ist ein Unterboden von mindestens 95 mm Tiefe erforder- lich. b Beispiel: Einbausituation mit einer Frontblende Ihres Möbelprogramms. Die Einbauposition verschiebt sich um das Maß...
- Seite 6 *INSTALLATION* 10553700-03 Installation Das gekürzte Distanzprofil mit der Wand abschließend unter die Seiten- wände des Schranks schrauben. Die Winkel sind für Möbelwandstär- ken von 16 mm und 19 mm geeignet. Die Winkel mit der Seite anschrau- ben, die die entsprechende Prägung trägt.
- Seite 7 *INSTALLATION* 10553700-03 Installation Um Kratzer auf dem Wrasenschirm zu vermeiden, ist der Montageschutz zwischen Wrasenschirm und Gehäu- se erst nach Einsetzen in den Ober- schrank zu entfernen. Der Einbau der Dunstabzugshaube erfolgt ohne Fettfilter. Sollten die Fett- Heben Sie die Dunstabzugshaube filter montiert sein, sind sie für die von unten in den Schrank, die seitli- Montage herauszunehmen (siehe...
- Seite 8 *INSTALLATION* 10553700-03 Installation Um Beschädigungen beim Heraus- ziehen des Wrasenschirms zu ver- meiden, ist darauf zu achten, dass alle Befestigungsschrauben gerade eingedreht werden und die Schrau- benköpfe versenkt sind. Verschrauben Sie die Dunstabzugs- haube zunächst rechts und links mit jeweils 2 Schrauben von unten mit den Montagewinkeln.
-
Seite 9: Frontblende Montieren
*INSTALLATION* 10553700-03 Installation Frontblende montieren Position des Wrasenschirms justieren An der Vorderseite des Wrasenschirms ist die Montage einer Frontblende Ihres Über die beiden Einstellschrauben Möbelprogramms möglich. rechts und links im Wrasenschirm kann Das Gewicht der Frontblende darf maxi- die Position des Wrasenschirms um mal 1300 g betragen. -
Seite 10: Fettfilter Einsetzen
*INSTALLATION* 10553700-03 Installation Fettfilter einsetzen Abluftleitung anschließen Ziehen Sie die Schutzfolie des Fettfil- terrahmens ab. Falls erforderlich, die Rückstauklappe einsetzen. Achten Sie darauf, dass sich die Klappe leicht öffnet und selbstständig wieder schließt. Drehen Sie zum Einsetzen den Fettfil- ter so, dass die roten Kunststoffglei- ... - Seite 11 *INSTALLATION* 10553700-03 Installation Die Abluftleitung auf den Ausblas- stutzen der Dunstabzugshaube set- zen. Beachten Sie zum Verlegen der wei- teren Abluftleitung das Kapitel „Ab- luftleitung“. Umluftanschluss Wenn die baulichen Voraussetzungen einen Abluftanschluss nicht zulassen, müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten.
- Seite 12 *INSTALLATION* 10553700-03 Installation Prüfen Sie, ob diese Angaben mit der Netzanschluss Spannung und Frequenz des Elektro- Beachten Sie vor dem Anschluss die netzes übereinstimmen. Kapitel „Elektroanschluss“ und „Si- Zusätzlich für Österreich cherheitshinweise und Warnungen“. Der Anschluss darf nur an eine nach ...
- Seite 13 Dunstabzugshaube Dies macht eine Isolation der Abluft- eingeschaltet wird. leitung erforderlich. Beachten Sie, dass jede Einschrän- Miele übernimmt keine Gewährleis- kung des Luftstroms die Luftleistung tung für Funktionsmängel oder Schä- verringert und die Betriebsgeräusche den, die durch eine unzureichende Ab- erhöht.
- Seite 14 *INSTALLATION* 10553700-03 Installation eine Abluftleitung mit einem Durchmes- ßenlärm). Dazu wird der Schalldämpfer möglichst nah vor dem Abluftaustritt ser von 125 mm oder 150 mm erhält- lich. positioniert. Die Kondenswassersperre muss Umluftbetrieb senkrecht und möglichst nah über dem Ausblasstutzen der Dunstab- zugshaube installiert werden.
