Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-DE M.-Nr. 10 637 570...
Seite 3
Inhalt Kundendienst und Garantie................ 45 Position des Typenschildes ................... 45 Technische Daten .................... 46 Nachkaufbares Zubehör für Umluftbetrieb............46 Für Prüfinstitute ..................... 46...
Hinweise für die Montage, die Sicherheit, den Ge- brauch und die Wartung. Dadurch schützen Sie sich und vermei- den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe- achtung dieser Hinweise verursacht werden.
Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be- dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie- nen können.
Seite 6
Sicherheit (Brandgefahr). Schließen Sie die Dunstabzugshau- be damit nicht an das Elektronetz an. Bei Dunstabzugshauben der Typenreihe ...EXT ist die Verbindung zum externen Gebläse mit der zugehörigen Verbindungsleitung und Steckverbindern herzustellen. Diese Geräte dürfen nur mit einem externen Gebläse von Miele kom- biniert werden.
Seite 7
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Seite 8
Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z.
Seite 9
Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z. B.
Seite 10
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
Sicherheitshinweise und Warnungen Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei- nigung der Kochwrasen zu gewährleisten. Beachten Sie, dass sich die Dunstabzugshaube beim Kochen durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat.
Seite 12
Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger. Zubehör Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-...
Seite 15

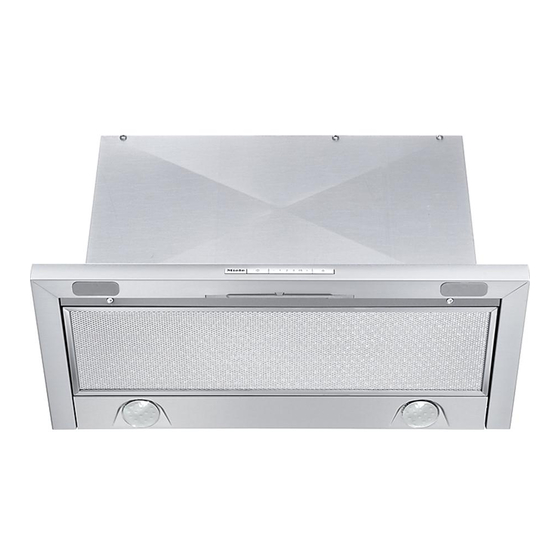

Übersicht Dunstabzugshaube a Ausblasstutzen Abluft/Umluft b Bedienelemente c Fettfilter d Ausziehbarer Wrasenschirm e Kochstellenbeleuchtung f Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb g Ein/Aus-Taste für das Gebläse h Tasten zur Einstellung der Gebläseleistung i Ein/Aus-Taste für die Kochstellenbeleuchtung j Klappbare Frontblende Die Front des Wrasenschirms kann mit der Frontblende Ihres Möbelprogramms versehen werden (Nachkaufbares Zubehör Montagesatz DML 400 erforderlich).
Bei Dunstabzugshauben, die für den die Abluft ungehindert nach außen Betrieb mit einem externen Gebläse transportiert werden kann. vorbereitet sind, wird ein Miele Absaug- Für den Fall, dass Ihr Abluftsystem nicht gebläse außerhalb des Raumes an ei- über eine Rückstauklappe verfügt, liegt nem Standort Ihrer Wahl montiert.
Bedienung Gebläse einschalten Gebläse ausschalten Ziehen Sie den Wrasenschirm heraus. Schalten Sie durch Einschieben des Für eine optimale Absaugung und ein Wrasenschirms das Gebläse aus. geringes Geräuschniveau sollte der Beim nächsten Herausziehen des Wrasenschirm immer ganz herausge- Wrasenschirms schaltet sich das Ge- zogen werden.
Bedienung Ist das Powermanagement eingeschal- Powermanagement tet, leuchten die Anzeigen 1 und B dau- Die Dunstabzugshaube verfügt über ein ernd. Powermanagement. Das Powermana- Ist es ausgeschaltet, blinken die Anzei- gement dient der Energieeinsparung. Es gen 1 und B. sorgt dafür, dass das Gebläse automa- ...
Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie beim Kochen für eine gu- te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er- höhten Betriebsgeräuschen.
Die Oberflächen und Bedienelemente zen zu verhindern, ist die Behandlung sind empfindlich gegen Kratzer und mit einem Edelstahl-Pflegemittel Schnitte. empfehlenswert (bei Miele erhältlich). Beachten Sie daher die folgenden Tragen Sie das Mittel mit einem wei- Reinigungshinweise. chen Tuch flächig und sparsam auf.
Reinigung und Pflege Fettfilter Der wiederverwendbare Metall-Fettfilter im Gerät nimmt die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindert so ein Verschmut- zen der Dunstabzugshaube. Ein überfetteter Filter bedeutet Den Fettfilter beim Entnehmen nicht Brandgefahr! nach unten klappen! Dies kann zu Beschädigungen an Reinigungsintervall den Haltestiften führen.
Seite 22
Reinigung und Pflege Ungeeignete Reinigungsmittel Reinigen Sie bei herausgenommenem Fettfilter auch die zugänglichen Ge- Ungeeignete Reinigungsmittel können häuseteile von abgelagertem Fett. bei regelmäßiger Anwendung zu Be- Dadurch beugen Sie der Brandgefahr schädigungen der Filterflächen führen. vor. Folgende Reinigungsmittel sind nicht zu verwenden: Einsetzen des Fettfilters –...
Er wird im Wrasenschirm oberhalb des wechselt werden. Fettfilters eingesetzt. Sie können den Geruchsfilter über den Geruchsfilter entsorgen Miele Webshop, den Miele Werkkun- Sie können den gebrauchten Ge- dendienst (siehe Ende dieser Ge- ruchsfilter im Hausmüll entsorgen. brauchsanweisung) oder Ihren Miele Fachhändler beziehen.
Reinigung und Pflege Leuchte wechseln Die Leuchten sind durch Leuchten glei- chen Typs zu ersetzen: Hersteller ........EGLO Leuchtentyp........GU10 Typbezeichnung ......11427 Leistung........... 3 W Die Leuchten sind beim Kundendienst oder im Fachhandel erhältlich. Den Wrasenschirm herausziehen und dabei den Fettfilter wie zuvor be- schrieben entnehmen.
Seite 27
Montage a 1 Abluftstutzen für eine Abluftleitung 150 mm. b 1 Reduzierstutzen 14 Schrauben 4 x 15 mm zur Befestigung der Dunstabzugshau- für eine Abluftleitung 125 mm. be im Oberschrank. c 1 Rückstauklappe zum Einbau im Ausblasstutzen der Motoreinheit (nicht bei Umluftbe- trieb).
Montage Gerätemaße Bild 1: DA 3466 in einem 600 mm breitem Schrank. Die Zeichnung ist nicht maßstäblich...
Seite 29
Montage Bild 2: DA 3496 in einem 900 mm breitem Schrank. Die Zeichnung ist nicht maßstäblich Beachten Sie für die Seitenansicht das Bild 1...
Seite 30
Montage Bild 3: DA 3496 in einem 600 mm breitem Schrank oder einem 900 mm breitem Schrank mit seitlichen Ausbauten. Die Zeichnung ist nicht maßstäblich Beachten Sie für die Seitenansicht das Bild 1 Fußnoten zu den Bildern 1 bis 3: a Der Schrank muss zur Befestigung der Dunstabzugshaube im vorderen Bereich über einen Unterboden verfügen.
Montage Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen". Kochgerät Abstand S mindestens Elektro-Kochstelle...
Montage Montageempfehlungen – Damit die Kochwrasen optimal er- fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit- lich versetzt. – Die Kochstelle sollte möglichst schmaler als die Dunstabzugshaube sein. Maximal sollte die Kochstelle die gleiche Breite haben.
Seite 33
Montage a Beispiel: Einbausituation ohne Front- blende, die Vorderkante des einge- schobenen Wrasenschirms schließt mit der Vorderkante des Schrankkor- pus ab. Es ist ein Unterboden von mindestens 95 mm Tiefe erforder- lich. b Beispiel: Einbausituation mit einer Frontblende Ihres Möbelprogramms. Die Einbauposition verschiebt sich um das Maß...
Seite 34
Montage Das gekürzte Distanzprofil mit der Wand abschließend unter die Seiten- wände des Schranks schrauben. Die Winkel sind für Möbelwandstär- ken von 16 mm und 19 mm geeignet. Die Winkel mit der Seite anschrau- ben, die die entsprechende Prägung trägt.
Seite 35
Montage Um Kratzer auf dem Wrasenschirm zu vermeiden, ist der Montageschutz zwischen Wrasenschirm und Gehäu- se erst nach Einsetzen in den Ober- schrank zu entfernen. Der Einbau der Dunstabzugshaube erfolgt ohne Fettfilter. Sollten die Fett- Heben Sie die Dunstabzugshaube filter montiert sein, sind sie für die von unten in den Schrank, die seitli- Montage herauszunehmen (siehe...
Seite 36
Montage Um Beschädigungen beim Heraus- ziehen des Wrasenschirms zu ver- meiden, ist darauf zu achten, dass alle Befestigungsschrauben gerade eingedreht werden und die Schrau- benköpfe versenkt sind. Verschrauben Sie die Dunstabzugs- haube zunächst rechts und links mit jeweils 2 Schrauben von unten mit den Montagewinkeln.
Montage Frontblende montieren Position des Wrasenschirms justieren An der Vorderseite des Wrasenschirms ist die Montage einer Frontblende Ihres Über die beiden Einstellschrauben Möbelprogramms möglich. rechts und links im Wrasenschirm kann Das Gewicht der Frontblende darf maxi- die Position des Wrasenschirms um mal 1300 g betragen.
Montage Fettfilter einsetzen Abluftanschluss Ziehen Sie die Schutzfolie des Fettfil- terrahmens ab. Falls erforderlich, die Rückstauklappe einsetzen. Achten Sie darauf, dass sich die Klappe leicht öffnet und selbstständig wieder schließt. Drehen Sie zum Einsetzen den Fettfil- ter so, dass die roten Kunststoffglei- ter nach vorne und nach oben wei- dai2699 sen.
Montage Umluftanschluss Wenn die baulichen Voraussetzungen einen Abluftanschluss nicht zulassen, müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten. Für den Umluftbetrieb benötigen Sie einen Um- bausatz, den Sie im Fachhandel oder beim Kundendienst erhalten. Außerdem benötigen Sie einen Geruchsfilter (siehe ...
Montage Montieren Sie den Umbausatz, wie in der zugehörigen Montageanweisung beschrieben. Achten Sie darauf, dass die Lamellen des Ausblasgitters zur Raummitte weisen und nicht unmittel- bar zur Wand oder Raumdecke. Eine Rückstauklappe wird bei Umluft- betrieb nicht eingesetzt. Installieren Sie den Geruchsfilter (sie- he "Reinigung und Pflege").
Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon- Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an- ÖVE-EN1 ausgeführte Elektroanlage er- geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz- Zur Erhöhung der Sicherheit empfiehlt schalter mit einem Auslösestrom von...
Abluftleitung – Achten Sie darauf, dass alle Verbin- Bei gleichzeitigem Betrieb der dungen fest und dicht sind. Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte besteht Beachten Sie, dass jede Einschrän- unter Umständen Vergiftungsgefahr! kung des Luftstroms die Luftleistung Beachten Sie unbedingt das Kapitel verringert und die Betriebsgeräusche "Sicherheitshinweise und Warnun- erhöht.
Abluftleitung Kondenswassersperre Schalldämpfer In die Abluftleitung kann ein Schall- dämpfer eingesetzt werden (nachkauf- bares Zubehör). Er dient zur zusätzli- chen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Abluftbetrieb Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf- nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes- ser von 125 mm oder 150 mm erhält-...
Seite 44
Abluftleitung Umluftbetrieb Der Schalldämpfer wird zwischen Ausblasstutzen und Ausblasgitter posi- tioniert . Der Einbauraum ist im Ein- zelfall zu prüfen. Abluftbetrieb mit externem Gebläse Um Gebläsegeräusche in der Küche zu minimieren, ist der Schalldämpfer mög- lichst vor dem externen Gebläse zu po- sitionieren , bei einer langen Abluftlei- tung am Abluftstutzen der Dunstab- zugshaube .
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden- dienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer.
1,5 m Gewicht DA 3466 12 kg DA 3496 14 kg DA 3466 EXT 10 kg DA 3496 EXT 11,5 kg *Typenreihe ...EXT: Der Anschlusswert ist abhängig vom angeschlossenen externen Geblä- Länge der elektrischen Verbindungsleitung zum externen Gebläse: 1,9 m Nachkaufbares Zubehör für Umluftbetrieb Umbausatz von Abluft- auf Umluftbetrieb DUU 150 oder DUU 151 und Geruchsfil-...
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3466 Jährlicher Energieverbrauch (AEC 69,5 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 69,5 hood fluiddynamische Effizienz (FDE 22,1 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
Seite 48
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3466 EXT Jährlicher Energieverbrauch (AEC 4,4 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 23,5 hood fluiddynamische Effizienz (FDE hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
Seite 49
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3496 Jährlicher Energieverbrauch (AEC 69,5 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 69,5 hood fluiddynamische Effizienz (FDE 22,1 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
Seite 50
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3496 EXT Jährlicher Energieverbrauch (AEC 4,4 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 23,5 hood fluiddynamische Effizienz (FDE hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
Seite 51
Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
Seite 52
DA 3466 DA 3496 DA 3466 EXT DA 3496 EXT de-DE M.-Nr. 10 637 570 / 02...
