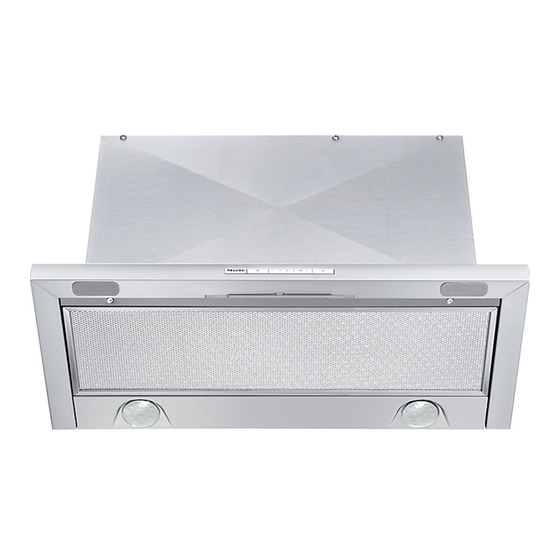

- Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In‐ stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei‐ den Schäden. de-DE M.-Nr. 09 978 460...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen..............4 Ihr Beitrag zum Umweltschutz ................13 Übersicht Dunstabzugshaube ................14 Funktionsbeschreibung ..................16 Bedienung......................17 Gebläse einschalten....................17 Leistungsstufe wählen ................... 17 Nachlauf ......................... 18 Gebläse ausschalten....................18 Kochstellenbeleuchtung ein/ausschalten .............. 18 Sicherheitsausschaltung ..................18 Energiespartipps .................... - Seite 3 Inhalt Kundendienst und Garantie ................43 Position des Typenschildes..................43 Technische Daten ....................44...
-
Seite 4: Sicherheitshinweise Und Warnungen
Hinweise für die Montage, die Sicherheit, den Ge‐ brauch und die Wartung. Dadurch schützen Sie sich und vermei‐ den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe‐ achtung dieser Hinweise verursacht werden. -
Seite 5: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis‐ tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be‐ dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie‐... - Seite 6 Bei Dunstabzugshauben, die für den Betrieb mit einem externem Gebläse vorgesehen sind (nur Typenreihe ...EXT), ist zusätzlich die Verbindung beider Einheiten über die Verbindungsleitung mit den Steckverbindern herzustellen. Diese Geräte dürfen nur mit einem externen Gebläse von Miele kom‐ biniert werden.
- Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge‐ häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si‐ cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum‐ luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver‐ bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab‐ gasanlage (z.
- Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be‐ trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuers‐ tättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff‐...
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver‐ boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
-
Seite 11: Sachgemäße Montage
Sicherheitshinweise und Warnungen Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei‐ nigung der Kochwrasen zu gewährleisten. Es besteht Brandgefahr, wenn die Reinigung nicht nach den An‐ gaben in dieser Gebrauchsanweisung ausgeführt wird. ... -
Seite 12: Reinigung Und Pflege
Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampf-Reiniger. Zubehör Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an‐ dere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan‐ tie, Gewährleistung und/oder Produkthaftung verloren. -
Seite 13: Entsorgung Der Transportverpackung
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver‐ Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate‐ Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli‐ Transportschäden. Die Verpackungs‐ che Stoffe, die für ihre Funktion und Si‐ materialien sind nach umweltverträgli‐... -
Seite 14: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube... - Seite 15 Übersicht Dunstabzugshaube a Ausblasstutzen Abluft/Umluft b Bedienelemente c Fettfilter d Ausziehbarer Wrasenschirm e Kochstellenbeleuchtung f Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb g Ein/Aus-Taste für das Gebläse h Tasten zur Einstellung der Gebläseleistung i Ein/Aus-Taste für die Kochstellenbeleuchtung j Klappbare Frontblende Die Front des Wrasenschirms kann mit der Frontblende Ihres Möbelprogramms versehen werden (Nachkaufbares Zubehör Montagesatz DML 400 erforderlich).
-
Seite 16: Funktionsbeschreibung
Bei Dunstabzugshauben, die für den die Abluft ungehindert nach außen Betrieb mit einem externen Gebläse transportiert werden kann. vorbereitet sind, wird ein Miele Absaug‐ Für den Fall, dass Ihr Abluftsystem nicht gebläse außerhalb des Raumes an ei‐ über eine Rückstauklappe verfügt, liegt nem Standort Ihrer Wahl montiert. -
Seite 17: Gebläse Einschalten
Bedienung Gebläse einschalten Automatische Abschaltung der Intensivstufe Ziehen Sie den Wrasenschirm heraus. Für eine optimale Absaugung und ein Sie haben die Möglichkeit, die Intensiv‐ geringes Geräuschniveau sollte der stufe so einzustellen, dass das Gebläse Wrasenschirm immer ganz herausge‐ immer nach 10 Minuten automatisch zogen werden. -
Seite 18: Nachlauf
Bedienung Nachlauf Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minu‐ ten weiterlaufen zu lassen. Damit wird die Küchenluft von verbliebenen Wra‐ sen und Gerüchen gereinigt. Gebläse ausschalten Schalten Sie durch Einschieben des Wrasenschirms das Gebläse aus. Beim nächsten Herausziehen des Wrasenschirms schaltet sich das Ge‐... -
Seite 19: Energiespartipps
Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie Beim Kochen für eine gu‐ te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er‐ höhten Betriebsgeräuschen. -
Seite 20: Reinigung Und Pflege
Behandlung Reinigen Sie alle Oberflächen und mit einem Edelstahl-Pflegemittel Bedienelemente nur mit einem empfehlenswert (bei Miele erhältlich). Schwammtuch, Spülmittel und war‐ Tragen Sie das Mittel mit einem wei‐ mem Wasser. chen Tuch flächig und sparsam auf. -
Seite 21: Fettfilter
Reinigung und Pflege Fettfilter Der wiederverwendbare Metall-Fettfilter im Gerät nimmt die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Verschmut‐ zen der Dunstabzugshaube. Ein überfetteter Filter bedeutet Den Fettfilter beim Entnehmen nicht Brandgefahr! nach unten klappen! Dies kann zu Beschädigungen an Reinigungsintervall den Haltestiften führen. - Seite 22 Reinigung und Pflege Ungeeignete Reinigungsmittel Reinigen Sie bei herausgenomme‐ nem Fettfilter auch die zugänglichen Ungeeignete Reinigungsmittel können Gehäuseteile von abgelagertem Fett. bei regelmäßiger Anwendung zu Be‐ Dadurch beugen Sie der Brandgefahr schädigungen der Filterflächen führen. vor. Folgende Reinigungsmittel sind nicht zu verwenden: Einsetzen des Fettfilters –...
-
Seite 23: Geruchsfilter
Reinigung und Pflege Geruchsfilter Wechselintervall Tauschen Sie den Geruchsfilter im‐ Bei Umluftbetrieb muss zum Fettfilter mer dann aus, wenn die Geruchsstof‐ ein Geruchsfilter eingesetzt werden. fe nicht mehr ausreichend gebunden Dieser bindet die beim Kochen anfal‐ werden. lenden Geruchsstoffe. Spätestens sollte der Wechsel alle 6 Er wird im Wrasenschirm oberhalb des Monate erfolgen. -
Seite 24: Leuchte Wechseln
Reinigung und Pflege Leuchte wechseln Die Leuchten sind durch Leuchten glei‐ chen Typs zu ersetzen: Hersteller ........EGLO Leuchtentyp........GU10 Typbezeichnung......11427 Leistung........... 3 W Die Leuchten sind beim Kundendienst oder im Fachhandel erhältlich. Den Wrasenschirm herausziehen und dabei den Fettfilter wie zuvor be‐ schrieben entnehmen. -
Seite 25: Montage
Montage Vor der Montage Beachten Sie vor der Montage alle Informationen in diesem Kapitel und das Kapitel "Sicherheitshinweise und Warnungen". -
Seite 26: Montagematerial
Montage Montagematerial... - Seite 27 Montage a 1 Abluftstutzen für eine Abluftleitung 150 mm. 14 Schrauben 4 x 15 mm b 1 Reduzierstutzen zur Befestigung der Dunstabzugshau‐ für eine Abluftleitung 125 mm. be im Oberschrank. c 1 Rückstauklappe zum Einbau im Ausblasstutzen der Motoreinheit (nicht bei Umluftbe‐...
-
Seite 28: Gerätemaße
Montage Gerätemaße a Der Oberschrank muss im vorderen Bereich bis zur Zwischenwand über einen Unterboden verfügen. Wird das Gerät weiter hinten montiert, z.B. bei Montage einer Frontblende, muss auch der Unterboden entsprechend tiefer sein. b Die Zwischenwand des Oberschrankes muss herausnehmbar sein. c Abluft;... -
Seite 29: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
Montage f Bei Montage mit Absenkrahmen DAR 3000: Abweichende Schrankhöhe beach‐ ten (siehe Maßskizze DAR 3000). * Montage ist auch in einem 600 mm breiten Schrank möglich (nicht mit Absenk‐ rahmen DAR 3000). Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. -
Seite 30: Montageempfehlungen
Montage Montageempfehlungen – Damit die Kochwrasen optimal er‐ fasst werden, ist zu beachten, dass die Dunstabzugshaube die Kochstel‐ le überdeckt. Die Dunstabzugshaube sollte mittig über dem Kochfeld mon‐ tiert sein, nicht seitlich versetzt. – Die Kochstelle sollte möglichst schmaler als die Dunstabzugshaube sein. - Seite 31 Montage a Beispiel: Einbausituation ohne Front‐ blende, die Vorderkante des ein‐ geschobenen Wrasenschirms schließt mit der Vorderkante des Schrankkorpus ab. Es ist ein Unter‐ boden von mindestens 95 mm Tiefe erforderlich. b Beispiel: Einbausituation mit einer Frontblende Ihres Möbelprogramms. Die Einbauposition verschiebt sich um das Maß...
- Seite 32 Montage Das gekürzte Distanzprofil mit der Wand abschließend unter die Seiten‐ wände des Schranks schrauben. Die Winkel sind für Möbelwandstär‐ ken von 16 mm und 19 mm geeignet. Die Winkel mit der Seite anschrau‐ ben, die die entsprechende Prägung trägt.
- Seite 33 Montage Um Kratzer auf dem Wrasenschirm zu vermeiden, ist der Montageschutz zwischen Wrasenschirm und Gehäu‐ se erst nach Einsetzen in den Ober‐ schrank zu entfernen. Der Einbau der Dunstabzugshaube Heben Sie die Dunstabzugshaube erfolgt ohne Fettfilter. Sollten die Fett‐ von unten in den Schrank, die seitli‐...
- Seite 34 Montage Um Beschädigungen beim Heraus‐ ziehen des Wrasenschirms zu ver‐ meiden, ist darauf zu achten, dass alle Befestigungsschrauben gerade eingedreht werden und die Schrau‐ benköpfe versenkt sind. Verschrauben Sie die Dunstabzugs‐ haube zunächst rechts und links mit jeweils 2 Schrauben von unten mit den Montagewinkeln.
-
Seite 35: Frontblende Montieren
Montage Frontblende montieren Position des Wrasenschirms justieren An der Vorderseite des Wrasenschirm ist die Montage einer Frontblende Ihres Über die beiden Einstellschrauben Möbelprogramms möglich. rechts und links im Wrasenschirm kann Das Gewicht der Frontblende darf ma‐ die Position des Wrasenschirms um ximal 1300 g betragen. -
Seite 36: Fettfilter Einsetzen
Montage Fettfilter einsetzen Abluftanschluss Ziehen Sie die Schutzfolie des Fettfil‐ terrahmens ab. Falls erforderlich, die Rückstauklappe einsetzen. Achten Sie darauf, dass sich die Klappe leicht öffnet und selbstständig wieder schließt. Drehen Sie zum Einsetzen den Fettfil‐ ter so, dass die roten Kunststoffglei‐ ter nach vorne und nach oben wei‐... -
Seite 37: Umluftanschluss
Montage Umluftanschluss Wenn die baulichen Voraussetzungen einen Abluftanschluss nicht zulassen, müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten. Für den Umluftbetrieb benötigen Sie den Um‐ bausatz DUU 151, den Sie im Fachhan‐ del oder beim Kundendienst erhalten. Außerdem benötigen Sie einen Ge‐ ... -
Seite 38: Netzanschluss
Montage telbar zur Wand oder Raumdecke. Eine Rückstauklappe wird bei Umluft‐ betrieb nicht eingesetzt. Installieren Sie den Geruchsfilter (sie‐ he "Reinigung und Pflege"). Netzanschluss Beachten Sie vor dem Anschluss die Kapitel "Elektroanschluss" und "Si‐ cherheitshinweise und Warnungen". Bei Betrieb mit einem externen Ge‐ bläse (Geräte der Typenreihe ...EXT): Die Dunstabzugshaube und das ex‐... -
Seite 39: Elektroanschluss
Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon‐ Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an‐ ÖVE-EN1 ausgeführte Elektroanlage er‐ geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz‐... -
Seite 40: Abluftleitung
Abluftleitung Beachten Sie, dass jede Einschrän‐ Bei gleichzeitigem Betrieb der kung des Luftstroms die Luftleistung Dunstabzugshaube und einer raum‐ verringert und die Betriebsgeräusche luftabhängigen Feuerstätte besteht erhöht. unter Umständen Vergiftungsgefahr! Beachten Sie unbedingt das Kapitel Soll die Abluft ins Freie geleitet wer‐ "Sicherheitshinweise und Warnun‐... -
Seite 41: Kondenswassersperre
Abluftleitung Kondenswassersperre Schalldämpfer In die Abluftleitung kann ein Schall‐ dämpfer eingesetzt werden (nachkauf‐ bares Zubehör). Er dient zur zusätzli‐ chen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Abluftbetrieb Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf‐ nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes‐... - Seite 42 Abluftleitung Umluftbetrieb Der Schalldämpfer wird zwischen Ausblasstutzen und Ausblasgitter posi‐ tioniert . Der Einbauraum ist im Ein‐ zelfall zu prüfen. Abluftbetrieb mit externem Gebläse Um Gebläsegeräusche in der Küche zu minimieren, ist der Schalldämpfer mög‐ lichst vor dem externen Gebläse zu po‐ sitionieren , bei einer langen Abluftlei‐...
-
Seite 43: Kundendienst Und Garantie
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih‐ ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden‐ dienstes finden Sie am Ende dieser Ge‐ brauchsanweisung. Der Kundendienst benötigt Modellbe‐ zeichnung und Fabrikationsnummer Ih‐... -
Seite 44: Technische Daten
1,5 m Gewicht DA 3466 12 kg DA 3496 14 kg DA 3466 EXT 10 kg DA 3496 EXT 11,5 kg *Typenreihe ...EXT: Der Anschlusswert ist abhängig vom angeschlossenen externen Geblä‐ Länge der elektrischen Verbindungsleitung zum externen Gebläse: 1,9 m Umluftbetrieb mit nachkaufbarem Zubehör:... -
Seite 45: Datenblatt Für Haushaltsdunstabzugshauben
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3466 Jährlicher Energieverbrauch (AEC 69,5 kWh/Jahr hood Energieeffizienzklasse A+ (höchste Effizienz) bis F (geringste Effizienz) Energieeffizienzindex (EEI 69,5 hood... - Seite 46 Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3466 EXT Jährlicher Energieverbrauch (AEC 4,4 kWh/Jahr hood Energieeffizienzklasse A+ (höchste Effizienz) bis F (geringste Effizienz) Energieeffizienzindex (EEI 23,5...
- Seite 47 Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3496 Jährlicher Energieverbrauch (AEC 69,5 kWh/Jahr hood Energieeffizienzklasse A+ (höchste Effizienz) bis F (geringste Effizienz) Energieeffizienzindex (EEI 69,5 hood...
- Seite 48 Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3496 EXT Jährlicher Energieverbrauch (AEC 4,4 kWh/Jahr hood Energieeffizienzklasse A+ (höchste Effizienz) bis F (geringste Effizienz) Energieeffizienzindex (EEI 23,5...
- Seite 51 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
- Seite 52 DA 3466 DA 3496 DA 3466 EXT DA 3496 EXT de-DE M.-Nr. 09 978 460 / 02...
