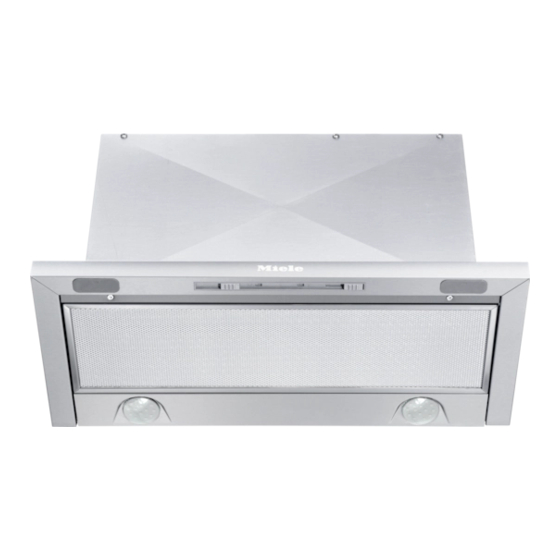

Miele DA 3366 Gebrauchs- Und Montageanweisung
  1. Anleitungen
  2. Marken
  3. Miele Anleitungen
  4. Dunstabzugshauben
  5. DA 3366
  6. Gebrauchs- und montageanweisung

Miele DA 3366 Gebrauchs- Und Montageanweisung

Vorschau ausblenden Andere Handbücher für DA 3366:
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchs- und Montageanweisung
Dunstabzugshaube
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In-
stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei-
den Schäden.
de-CH
M.-Nr. 10 553 740

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miele DA 3366

Inhaltszusammenfassung für Miele DA 3366

  • Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-CH M.-Nr. 10 553 740...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Übersicht Dunstabzugshaube................ 14 Funktionsbeschreibung .................. 16 Bedienung ...................... 17 Gebläse schalten....................17 Nachlauf ........................ 17 Gebläse ausschalten ..................... 17 Kochstellenbeleuchtung ein/ausschalten.............. 17 Energiespartipps .................... 18 Reinigung und Pflege .................. 19 Gehäuse ........................
  • Seite 3 Inhalt Technische Daten .................... 44 Für Prüfinstitute ..................... 44...

  • Seite 4: Sicherheitshinweise Und Warnungen

    Hinweise für die Montage, die Sicherheit, den Ge- brauch und die Wartung. Dadurch schützen Sie sich und vermei- den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe- achtung dieser Hinweise verursacht werden.

  • Seite 5: Kinder Im Haushalt

    Sicherheitshinweise und Warnungen  Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be- dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie- nen können.
  • Seite 6 Durch unsachgemässe Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.  Beschädigungen an der Dunstabzugshaube können Ihre Sicher- heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
  • Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses.  Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird.  Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
  • Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte  Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist grösste Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z. B.
  • Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschliessbare Öff- nungen, z. B.
  • Seite 10 Sicherheitshinweise und Warnungen Sachgemässer Gebrauch  Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
  • Seite 11 Sicherheitshinweise und Warnungen  Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei- nigung der Kochwrasen zu gewährleisten.  Es besteht Brandgefahr, wenn die Reinigung nicht nach den Angaben in dieser Gebrauchsanweisung ausgeführt wird. ...
  • Seite 12 Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger. Zubehör  Verwenden Sie ausschliesslich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan- tie, Gewährleistung und/oder Produkthaftung verloren.

  • Seite 13: Entsorgung Der Transportverpackung

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbe- zogener Daten auf dem zu entsorgen- den Altgerät sind Sie gesetzmässig ei- genverantwortlich.

  • Seite 14: Übersicht Dunstabzugshaube

    Übersicht Dunstabzugshaube...
  • Seite 15 Übersicht Dunstabzugshaube a Ausblasstutzen Abluft/Umluft b Bedienelemente c Fettfilter d Ausziehbarer Wrasenschirm e Kochstellenbeleuchtung f Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb g Schiebeschalter für die Kochstellenbeleuchtung h Schiebeschalter für das Gebläse i Klappbare Frontblende Die Front des Wrasenschirms kann mit der Frontblende Ihres Möbelprogramms versehen werden (Nachkaufbares Zubehör Montagesatz DML 400 erforderlich).

  • Seite 16: Funktionsbeschreibung

    Funktionsbeschreibung Abhängig von der Ausführung der Umluftbetrieb Dunstabzugshaube sind folgende Funk- (nur mit Umbausatz und Geruchsfilter tionen möglich: als nachkaufbares Zubehör, siehe "Technische Daten") Abluftbetrieb Die angesaugte Luft wird durch den Die angesaugte Luft wird durch den Fettfilter und zusätzlich durch einen Ge- Fettfilter gereinigt und aus dem Gebäu- ruchsfilter gereinigt.

  • Seite 17: Bedienung

    Bedienung Gebläse schalten Kochstellenbeleuchtung ein/ ausschalten Für leichte bis starke Kochwrasen und Gerüche stehen Ihnen die Leistungsstu- Die Kochstellenbeleuchtung können Sie fen 1 bis 3 zur Verfügung. Für vorüber- bei ein- und ausgefahrenem Wrasen- gehende sehr starke Wrasen- und Ge- schirm und unabhängig vom Gebläse ruchsentwicklung, z. B.

  • Seite 18: Energiespartipps

    Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Massnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie beim Kochen für eine gu- te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er- höhten Betriebsgeräuschen.

  • Seite 19: Reinigung Und Pflege

    Die Oberflächen und Bedienelemente zen zu verhindern, ist die Behandlung sind empfindlich gegen Kratzer und mit einem Edelstahl-Pflegemittel Schnitte. empfehlenswert (bei Miele erhältlich). Beachten Sie daher die folgenden Tragen Sie das Mittel mit einem wei- Reinigungshinweise. chen Tuch flächig und sparsam auf.

  • Seite 20: Fettfilter

    Reinigung und Pflege Fettfilter Der wiederverwendbare Metall-Fettfilter im Gerät nimmt die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindert so ein Verschmut- zen der Dunstabzugshaube.  Ein überfetteter Filter bedeutet Den Fettfilter beim Entnehmen nicht Brandgefahr! nach unten klappen! Dies kann zu Beschädigungen an Reinigungsintervall den Haltestiften führen.
  • Seite 21 Reinigung und Pflege Ungeeignete Reinigungsmittel  Reinigen Sie bei herausgenommenem Fettfilter auch die zugänglichen Ungeeignete Reinigungsmittel können Gehäuseteile von abgelagertem Fett. bei regelmässiger Anwendung zu Be- Dadurch beugen Sie der Brandgefahr schädigungen der Filterflächen führen. vor. Folgende Reinigungsmittel sind nicht zu verwenden: Einsetzen des Fettfilters –...

  • Seite 22: Geruchsfilter

    Geruchsfilter entsorgen Miele Webshop, den Miele Kunden-  Sie können den gebrauchten Ge- dienst (siehe Ende dieser Gebrauchsan- ruchsfilter im Kehricht entsorgen. weisung) oder Ihren Miele Fachhändler beziehen. Die Typbezeichnung entnehmen Sie dem Kapitel "Technische Daten". Geruchsfilter einsetzen/wechseln  Zur Montage oder zum Wechsel des...

  • Seite 23: Leuchte Wechseln

    Reinigung und Pflege Leuchte wechseln Die Leuchten sind durch Leuchten des gleichen Typs zu ersetzen: Hersteller ........EGLO Leuchtentyp........GU10 Typbezeichnung ......11427 Leistung........... 3 W Die Leuchten sind beim Kundendienst oder im Fachhandel erhältlich.  Den Wrasenschirm herausziehen und dabei den Fettfilter wie zuvor be- schrieben entnehmen.

  • Seite 24: Kundendienst Und Garantie

    Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst Die Telefonnummer des Kundendiens- tes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer.

  • Seite 25: Montage

    Montage Vor der Montage  Beachten Sie vor der Montage alle Informationen in diesem Kapitel und das Kapitel "Sicherheitshinweise und Warnungen".

  • Seite 26: Montagematerial

    Montage Montagematerial...
  • Seite 27 Montage a 1 Abluftstutzen für eine Abluftleitung  150 mm. b 1 Reduzierstutzen 16 Schrauben 4 x 15 mm zur Befestigung der Dunstabzugshau- für eine Abluftleitung  125 mm. be im Oberschrank. c 1 Rückstauklappe zum Einbau im Ausblasstutzen der Motoreinheit (nicht bei Umluftbe- trieb).

  • Seite 28: Gerätemasse

    Montage Gerätemasse a Der Oberschrank muss im vorderen Bereich bis zur Zwischenwand über einen Unterboden verfügen. Wird das Gerät weiter hinten montiert, z.B. bei Montage einer Frontblende, muss auch der Unterboden entsprechend tiefer sein. b Die Zwischenwand des Oberschrankes muss herausnehmbar sein. c Abluft;...

  • Seite 29: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)

    Montage Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine grösseren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen". Kochgerät Abstand S mindestens Elektro-Kochstelle...

  • Seite 30: Montageempfehlungen

    Montage Montageempfehlungen – Damit die Kochwrasen optimal er- fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit- lich versetzt. – Die Kochstelle sollte möglichst schmaler als die Dunstabzugshaube sein. Maximal sollte die Kochstelle die gleiche Breite haben.
  • Seite 31 Montage a Beispiel: Einbausituation ohne Front- blende, die Vorderkante des einge- schobenen Wrasenschirms schliesst mit der Vorderkante des Schrankkor- pus ab. Es ist ein Unterboden von mindestens 95 mm Tiefe erforder- lich. b Beispiel: Einbausituation mit einer Frontblende Ihres Möbelprogramms. Die Einbauposition verschiebt sich um das Mass b der Frontblende plus 5 mm für den Befestigungswinkel...
  • Seite 32 Montage  Bei Montage in einem Oberschrank:  Montage in einem Oberschrank: Das gekürzte Distanzprofil mit der – Zeichnen Sie an der Vorderkante des Wand abschliessend unter die Seiten- Distanzprofils eine senkrechte Linie wände des Schranks schrauben. rechts und links an die Schrankinnen- seiten.
  • Seite 33 Montage  Montage in einem Oberschrank: – Die Winkel sind für Möbelwandstär- ken von 16 mm und 19 mm geeignet. Die Winkel mit der Seite anschrau- ben, die die entsprechende Prägung  Montage in einer 600 mm breiten Ni- trägt. sche: Schrauben Sie die Montagewinkel –...
  • Seite 34 Montage Um Kratzer auf dem Wrasenschirm zu vermeiden, ist der Montageschutz zwischen Wrasenschirm und Gehäu- se erst nach Einsetzen in den Ober- schrank zu entfernen.  Der Einbau der Dunstabzugshaube erfolgt ohne Fettfilter. Sollten die Fett-  Heben Sie die Dunstabzugshaube filter montiert sein, sind sie für die von unten in den Schrank, die seitli- Montage herauszunehmen (siehe...
  • Seite 35 Montage  Verschrauben Sie die Dunstabzugs-  Wenn das Distanzprofil am Ober- haube zunächst rechts und links mit schrank montiert ist, wird es zusätz- jeweils 2 Schrauben von unten mit lich von hinten mit 4 Kunststoffnieten den Montagewinkeln. mit der Gehäuserückseite verbunden. ...

  • Seite 36: Frontblende Montieren

    Montage Frontblende montieren Position des Wrasenschirms justieren An der Vorderseite des Wrasenschirm ist die Montage einer Frontblende Ihres Über die beiden Einstellschrauben Möbelprogramms möglich. rechts und links im Wrasenschirm kann Das Gewicht der Frontblende darf maxi- die Position des Wrasenschirms um mal 1300 g betragen.

  • Seite 37: Fettfilter Einsetzen

    Montage Fettfilter einsetzen Abluftanschluss  Ziehen Sie die Schutzfolie des Fettfil- terrahmens ab.  Falls erforderlich, die Rückstauklappe einsetzen. Achten Sie darauf, dass sich die Klappe leicht öffnet und selbstständig wieder schliesst.  Drehen Sie zum Einsetzen den Fettfil- ter so, dass die roten Kunststoffglei- ter nach vorne und nach oben wei- dai2699 sen.

  • Seite 38: Umluftanschluss

    Montage Umluftanschluss Wenn die baulichen Voraussetzungen einen Abluftanschluss nicht zulassen, müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten. Für den Umluftbetrieb benötigen Sie den Um- bausatz DUU 151, den Sie im Fachhan- del oder beim Kundendienst erhalten. Ausserdem benötigen Sie einen Ge- ...

  • Seite 39: Netzanschluss

    Montage bar zur Wand oder Raumdecke. Eine Rückstauklappe wird bei Umluft- betrieb nicht eingesetzt.  Installieren Sie den Geruchsfilter (sie- he "Reinigung und Pflege"). Netzanschluss Beachten Sie vor dem Anschluss die Kapitel "Elektroanschluss" und "Si- cherheitshinweise und Warnungen".  Den Netzstecker in die Steckdose stecken.

  • Seite 40: Elektroanschluss

    Elektroanschluss Die Dunstabzugshaube darf nur an eine vorschriftsmässig installierte Steckdose AC 230 V ~ 50 Hz angeschlossen wer- den. Die Elektroanlage muss nach Vorschrift ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt es sich, dem Gerät einen FI-Schutz- schalter mit einem Auslösestrom von 30 mA vorzuschalten.

  • Seite 41: Abluftleitung

    Abluftleitung  Soll die Abluft ins Freie geleitet wer-  Bei gleichzeitigem Betrieb der den, empfehlen wir die Installation ei- Dunstabzugshaube und einer raum- nes Teleskop-Mauerkastens oder ei- luftabhängigen Feuerstätte besteht ner Dachdurchführung (nachkaufba- unter Umständen Vergiftungsgefahr! res Zubehör). Beachten Sie unbedingt das Kapitel "Sicherheitshinweise und Warnungen".

  • Seite 42: Kondenswassersperre

    Abluftleitung Kondenswassersperre Schalldämpfer In die Abluftleitung kann ein Schall- dämpfer eingesetzt werden (nachkauf- bares Zubehör). Er dient zur zusätzli- chen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Abluftbetrieb Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf- nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes- ser von 125 mm oder 150 mm erhält-...
  • Seite 43 Abluftleitung Umluftbetrieb Der Schalldämpfer wird zwischen Ausblasstutzen und Ausblasgitter po- sitioniert . Der Einbauraum ist im Ein- zelfall zu prüfen.

  • Seite 44: Technische Daten

    In der Broschüre "Prüfvorgaben für Geräuschmessungen" sind alle erforderli- chen Informationen für Geräuschmessungen aufgeführt. Bitte fordern Sie unbedingt die aktuelle Broschüre per E-Mail an unter: – testinfo@miele.de Nennen Sie bei der Bestellung Ihre Postadresse sowie Modell und Nummer der Dunstabzugshaube (siehe Typenschild).

  • Seite 45: Datenblatt Für Haushaltsdunstabzugshauben

    Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 3366 Jährlicher Energieverbrauch (AEC 61,4 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 80,5 hood fluiddynamische Effizienz (FDE 14,2 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
