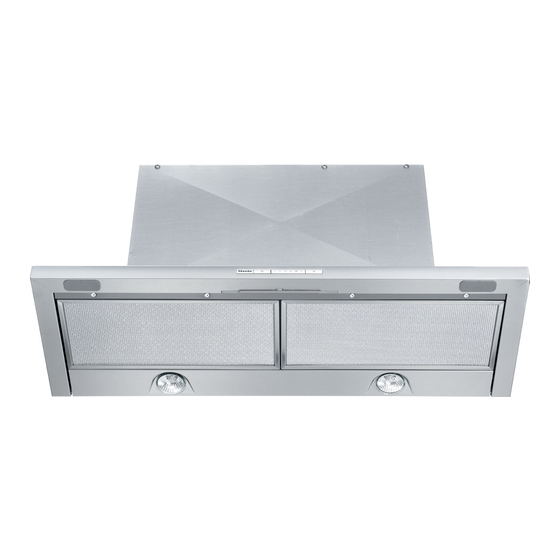

Gebrauchs- und Montageanweisung Dunstabzugshaube DA 3460 DA 3480 DA 3490 DA 3460 EXT DA 3490 EXT de - DE Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren.
Sicherheits- stimmt. bestimmungen. Ein unsachgemäßer Alle anderen Anwendungsarten sind Gebrauch kann jedoch zu Schäden unzulässig. Miele haftet nicht für Schä- an Personen und Sachen führen. den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver- Lesen Sie die Gebrauchsanweisung ursacht werden.
Elektronetzes. Diese Daten müssen unbedingt über- Defekte Bauteile dürfen nur gegen einstimmen, damit keine Schäden am Miele Originalteile ausgetauscht wer- Gerät auftreten. Im Zweifelsfall fragen den. Nur bei diesen Teilen gewährleis- Sie Ihre Elektro-Fachkraft. tet der Hersteller, dass sie die Sicher- heitsanforderungen erfüllen.
Seite 6
Vorsicht geboten. verbindern herzustellen. Raumluftabhängige Feuerstätten sind Diese Geräte dürfen nur mit einem ex- z. B. gas-, öl- , holz- oder kohlebetrie- ternen Gebläse von Miele kombiniert bene Heizeinrichtungen, Durchlauferhit- werden. zer, Warmwasserbereiter, Kochmulden, Diese Dunstabzugshaube darf nicht Backöfen, die ihre Verbrennungsluft an nichtstationären Aufstellungsorten...
Seite 7
Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhän- giger Feuerstätte im Raum oder Lüf- tungsverbund ein Unterdruck von höch- stens 4 Pa (0,04 mbar) erreicht und da- mit ein Rücksaugen der Feuerstätten- abgase vermieden wird.
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Benutzen Sie die Dunstabzugshau- be nie ohne Fettfilter. Arbeiten Sie nie mit offener Flamme Dadurch vermeiden Sie Fett- und unter der Dunstabzugshaube; so ist Schmutzablagerungen im Gerät. Diese z. B. das Flambieren und das Grillen beeinträchtigen die Funktion.
Zubehörteile dürfen nur dann an- rätes keine größeren Sicherheitsabstän- oder eingebaut werden, wenn sie aus- de vorgegeben werden, sind zwischen drücklich von Miele freigegeben sind. Kochgerät und Unterkante der Dunst- Wenn andere Teile an- oder eingebaut abzugshaube die im Kapitel "Geräte- werden, gehen Ansprüche aus Garan-...
Gerätebeschreibung a Ausblasstutzen h Ein/Aus-Taste für das Gebläse C 150 mm i Tasten zur Einstellung der Geblä- seleistung b Bedienelemente j Taste für die Kochstellen-Beleuch- c Fettfilter tung d Ausziehbarer Wrasenschirm e Kochstellenbeleuchtung f Geruchsfilter (nachkaufbares Zubehör für Umluftbe- trieb) g Klappbare Frontblende Alternativ kann die Front des Wrasen- schirms mit der Frontblende Ihres Mö-...
Funktionsbeschreibung Die Dunstabzugshaube arbeitet . . . im Abluftbetrieb: . . . im Umluftbetrieb: (mit Umluft-Umbausatz als Zubehör) Die angesaugte Luft wird durch den Die angesaugte Luft wird durch den Fettfilter gereinigt und nach außen ge- Fettfilter und zusätzlich durch einen leitet.
Bedienung Die Funktionen der Dunstabzugshaube Gebläse ausschalten lassen sich über das Aus- und Ein- ^ Schieben Sie den Wrasenschirm ein. schieben des Wrasenschirms schalten. Beim nächsten Herausziehen des Wrasenschirms läuft das Gebläse Gebläse einschalten wieder in Stufe 2 an. ^ Ziehen Sie den Wrasenschirm he- oder raus.
Seite 14
Bedienung Automatische Abschaltung der Inten- Sicherheitsausschaltung sivstufe Wird die eingeschaltete Dunstabzugs- Sie haben die Möglichkeit, die Inten- haube 10 Stunden lang nicht bedient, sivstufe so einzustellen, dass das Ge- schaltet sich das Gebläse automatisch ab. Die Beleuchtung bleibt eingeschal- bläse immer nach 10 Minuten automa- tisch auf Stufe 3 zurückschaltet.
Reinigung und Pflege Im Bereich der Bedienelemente Vor jeder Wartung und Pflege die Dunstabzugshaube vom Elektro- nicht zu feucht reinigen, um ein Ein- netz trennen, dazu dringen von Nässe in die Elektronik – den Netzstecker des Gerätes zu vermeiden. ziehen oder Vermeiden Sie –...
Reinigung und Pflege Besondere Hinweise für Bedienele- mente Die Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen da- her sofort. Den Fettfilter beim Entnehmen nicht Beachten Sie zur Reinigung die allge- nach unten klappen! meinen Hinweise in diesem Kapitel. ^ Schieben Sie den Wrasenschirm ein.
Seite 17
Unterkorb stellen. Achten Sie da- rauf, dass sich der Sprüharm frei be- wegen kann. ^ Die Fettfilter bei maximal 65° C spü- len. Wählen Sie dazu bei einer Miele ^ Zum Einsetzen den Fettfilter so dre- Geschirrspülmaschine das Automa- hen, dass die roten Kunststoffglei- tic-Programm.
Reinigung und Pflege Geruchsfilter einsetzen / austauschen Bei Umluftbetrieb muss zum Fettfilter ein Geruchsfilter eingesetzt werden (nachkaufbares Zubehör). Dieser bindet die beim Kochen anfal- lenden Geruchsstoffe. Der Geruchsfilter wird im Gehäuse oberhalb des Fettfilters eingesetzt. Sie erhalten den Geruchsfilter im Fachhandel oder beim Kunden- dienst.
Reinigung und Pflege Leuchte wechseln ^ Den Wrasenschirm herausziehen und dabei den Fettfilter wie zuvor be- schrieben entnehmen. ^ Gebläse und Beleuchtung ausschal- ten. Die Halogenleuchten werden im Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Ver- brennungsgefahr. ^ Bei Umluftbetrieb den Geruchsfilter aus dem Gerät nehmen.
Seite 21
Gerätemaße 1) Der Oberschrank muss im vorderen Bereich bis zur Zwischenwand über einen Unterboden verfügen. Wird das Gerät weiter hinten montiert, z. B. bei Montage einer Frontblende, muss auch der Unterboden entspre- chend tiefer sein. 2) Die Zwischenwand des Oberschran- kes muss herausnehmbar sein.
Seite 23
Montage a 1 Abluftstutzen für eine Abluftleitung C 150 mm. b 1 Reduzierstutzen 14 Schrauben 4 x 15 mm für eine Abluftleitung C 125 mm. zur Befestigung der Dunstabzugshau- be im Oberschrank. c 1 Rückstauklappe zum Einbau im Ausblasstutzen (nicht bei Umluftbetrieb) d 2 Montagewinkel 8 Schrauben M4 x 12 mm...
Montage Einsetzen in den Oberschrank Zur genauen Positionierung des Ge- rätes wird zunächst das Distanzprofil an der Rückseite auf das erforderli- che Maß T gekürzt und montiert: T= Korpustiefe K minus Gerätetiefe G ^ Das Beispiel a zeigt die Einabusitua- ^ Das gekürzte Distanzprofil mit der tion, wenn keine Frontblende montiert Wand abschließend unter die Seiten-...
Seite 26
Montage Den Montageschutz zwischen Wra- senschirm und Gehäuse erst nach ^ Die Montagewinkel rechts und links Einsetzen in den Oberschrank ent- fernen. in den Schrank schrauben. Die Hin- terkante an der Linie positioniert, die ^ Der Einbau der Dunstabzugshaube Unterkante genau auf Höhe der erfolgt ohne Fettfilter.
Seite 27
Montage Hinweis für eine spätere Demontage des Gerätes: Wenn die beiden Schrauben rechts und links an den Innenseiten des Ge- ^ Bei Montage eines 80er oder 90er häuses herausgeschraubt werden, Gerätes in einem 60er Schrank bei lösen sich die Haltefedern und das ausgezogenem Wrasenschirm die Gerät kann aus dem Schrank genom- Haltefedern des Wrasenschirms ab-...
Montage Frontblende montieren ^ Falls vorgesehen, die Frontblende montieren. ^ Den Montageschutz zwischen Wra- Dazu wird der Montagesatz DML 400 senschirm und Gehäuse entfernen. benötigt. Er ist als nachkaufbares Zu- behör erhältlich. ^ Vorne das Gerät mit 4 Schrauben Zur Montage die beiliegende Montage- von unten am Möbelboden ver- anweisung beachten.
Montage Einbautiefe justieren Fettfilter einsetzen ^ Die Schutzfolie des Fettfilterrahmens abziehen. Den Fettfilter wieder einsetzen. ^ Dazu den Wrasenschirm herauszie- hen. ^ Über die beiden Einstellschrauben rechts und links im Wrasenschirm kann die Position des Wrasenschirms um max. 35 mm nach vorne verstellt werden.
Montage Abluftanschluss ^ Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe ver- fügt, liegt der Dunstabzugshaube dai2699 eine Rückstauklappe bei. Sie wird in ^ Bei Verwendung einer Abluftleitung den Ausblasstutzen der Motoreinheit C 150 mm den beiliegenden Abluft- eingesetzt.
Montage ^ Achten Sie darauf, dass die Lamellen Umluftanschluss des Ausblasgitters zur Raummitte Wenn die baulichen Voraussetzungen weisen und nicht unmittelbar zur einen Abluftanschluss nicht zulassen, Wand oder Raumdecke. müssen Sie die Dunstabzugshaube für den Umluftbetrieb vorbereiten. Eine Rückstauklappe wird bei Umluft- betrieb nicht eingesetzt.
Abluftleitung – Verwenden Sie als Abluftleitung nur Bitte unbedingt das Kapitel “Sicher- glatte Rohre oder flexible Abluft- heitshinweise und Warnungen” be- schläuche aus nichtbrennbarem Ma- achten. terial. Insbesondere bei gleichzeitigem – Bei Betrieb mit einem externen Ge- Betrieb der Dunstabzugshaube und bläse ist darauf zu achten, dass die einer raumluftabhängigen Feuerstät- Abluftleitung ausreichend formstabil...
Abluftleitung Kondenswassersperre – Soll die Abluft ins Freie geleitet wer- den, empfehlen wir die Installation ei- (nachkaufbares Zubehör) nes Teleskop-Mauerkastens oder ei- ner Dachdurchführung (nachkaufba- res Zubehör). – Soll die Abluft in einen Abluftkamin geführt werden, so muss der Einfüh- rungsstutzen in Strömungsrichtung gelenkt werden.
Abluftleitung Schalldämpfer ...bei Abluftbetrieb: (nachkaufbares Zubehör) Der Schalldämpfer dämpft sowohl Ge- bläsegeräusche nach außen als auch Außengeräusche, die über die Abluftlei- tung in die Küche dringen (z. B. Stra- ßenlärm). Dazu wird der Schalldämpfer möglichst nah vor dem Abluftaustritt a positio- niert.
Elektroanschluss Die Dunstabzugshaube darf nur an eine Dazu gehören LS-Schalter, Sicherun- vorschriftsmäßig installierte Schutzkon- gen und Schütze (EN 60335). takt-Steckdose AC 230 V ~ 50 Hz ange- Die erforderlichen Anschlussdaten fin- schlossen werden. den Sie auf dem Typenschild. Dieses Die Elektroanlage muss nach VDE 0100 ist nach dem Herausnehmen des Fettfil- ausgeführt sein! ters sichtbar.
Betrieb mit Steuermodul DSM 400 Zur Kombination der Dunstabzugshau- Die Komponenten der Zentralabsau- be mit weiteren Komponenten ist als gung sind nicht Bestandteil des Miele Zubehör das Miele Steuermodul Lieferprogramms. DSM 400 erhältlich. Ziehen Sie in jedem Fall den Rat des Es bietet folgende Möglichkeiten:...
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie – Ihren Miele Fachhändler oder – den Miele Werkkundendienst Die Telefonnummer des Werkkun- dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei- sung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer Ih- rer Dunstabzugshaube.
