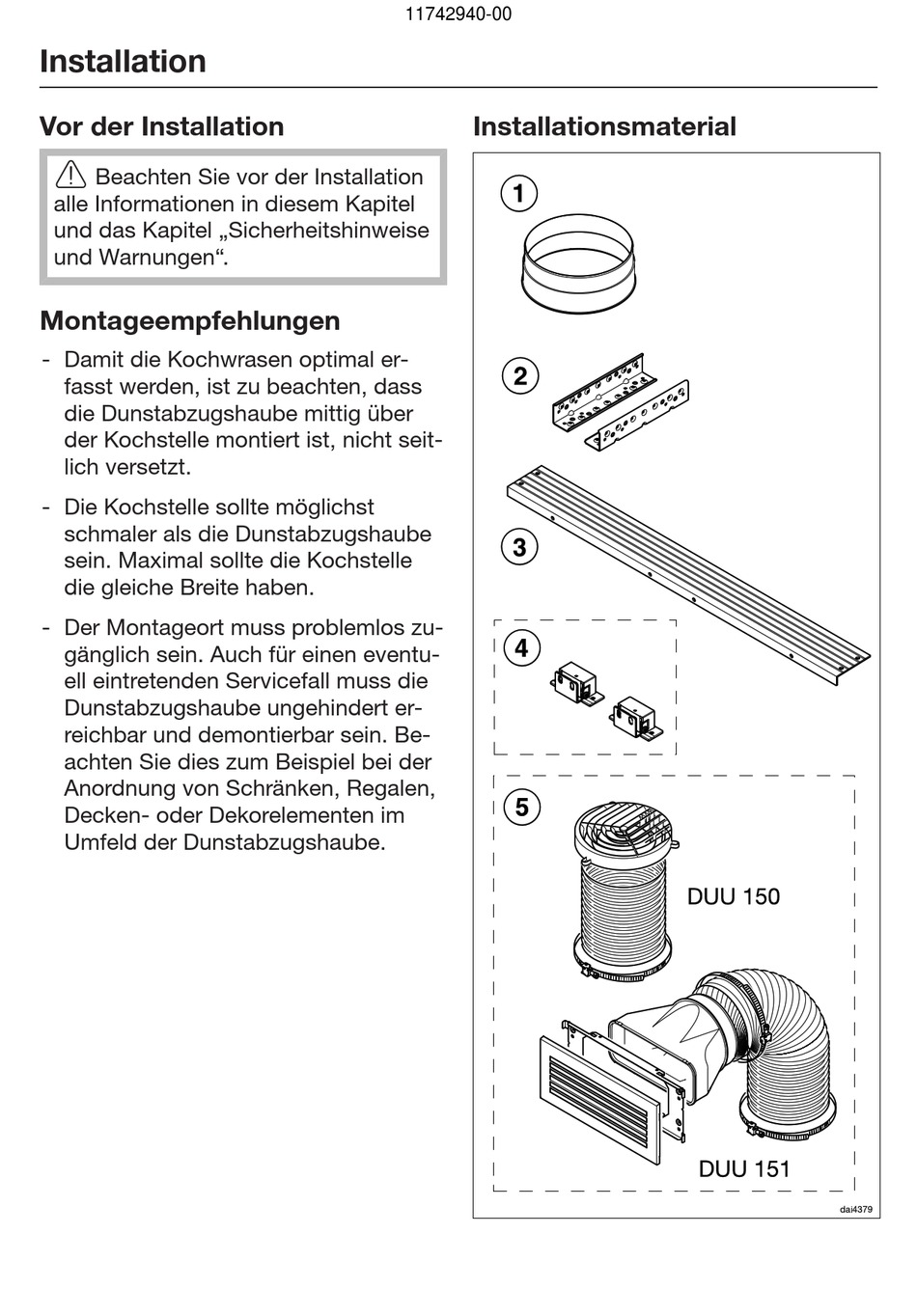

Installation
Vor der Installation
Beachten Sie vor der Installation
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen".
Montageempfehlungen
- Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
der Kochstelle montiert ist, nicht seit-
lich versetzt.
- Die Kochstelle sollte möglichst
schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.
- Der Montageort muss problemlos zu-
gänglich sein. Auch für einen eventu-
ell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert er-
reichbar und demontierbar sein. Be-
achten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.
11742940-00
Installationsmaterial
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele DA 3466
Inhaltszusammenfassung für Miele DA 3466
- Seite 1 *INSTALLATION* 11742940-00 Installation Vor der Installation Installationsmaterial Beachten Sie vor der Installation alle Informationen in diesem Kapitel und das Kapitel „Sicherheitshinweise und Warnungen“. Montageempfehlungen - Damit die Kochwrasen optimal er- fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seit- lich versetzt.
- Seite 2 *INSTALLATION* 11742940-00 Installation a 1 Abluftstutzen für eine Abluftleitung 150 mm b 2 Montagewinkel 14 Schrauben 4 x 15 mm zur Befestigung der Dunstabzugshau- zur Befestigung der Dunstabzugs- be im Oberschrank haube im Oberschrank c 1 Distanzprofil zur Abdeckung des Spaltes zwi- schen Geräterückseite und Wand 8 Schrauben M4 x 12 mm d Anbausatz DML 400 zur Montage zur Befestigung der Dunstabzugshau-...
-
Seite 3: Gerätemaße
*INSTALLATION* 11742940-00 Installation Gerätemaße Bild 1: DA 3466 in einem 600 mm breitem Schrank. Die Zeichnung ist nicht maßstäblich... - Seite 4 *INSTALLATION* 11742940-00 Installation Bild 2: DA 3496 in einem 900 mm breitem Schrank. Die Zeichnung ist nicht maßstäblich Beachten Sie für die Seitenansicht das Bild 1...
- Seite 5 *INSTALLATION* 11742940-00 Installation Bild 3: DA 3496 in einem 600 mm breitem Schrank oder einem 900 mm breitem Schrank mit seitlichen Ausbauten. Die Zeichnung ist nicht maßstäblich Beachten Sie für die Seitenansicht das Bild 1 Fußnoten zu den Bildern 1 bis 3: a Der Schrank muss zur Befestigung der Dunstabzugshaube im vorderen Bereich über einen Unterboden verfügen.
-
Seite 6: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
*INSTALLATION* 11742940-00 Installation Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel „Sicherheitshinweise und Warnungen“. Kochgerät Abstand S mindestens Elektro-Kochstelle... - Seite 7 *INSTALLATION* 11742940-00 Installation a Beispiel: Einbausituation ohne Front- blende, die Vorderkante des einge- schobenen Wrasenschirms schließt mit der Vorderkante des Schrankkor- pus ab. Es ist ein Unterboden von mindestens 95 mm Tiefe erforder- lich. b Beispiel: Einbausituation mit einer Frontblende Ihres Möbelprogramms. Die Einbauposition verschiebt sich um das Maß...
- Seite 8 *INSTALLATION* 11742940-00 Installation Das gekürzte Distanzprofil mit der Wand abschließend unter die Seiten- wände des Schranks schrauben. Die Winkel sind für Möbelwandstär- ken von 16 mm und 19 mm geeignet. Die Winkel mit der Seite anschrau- ben, die die entsprechende Prägung trägt.
- Seite 9 *INSTALLATION* 11742940-00 Installation Um Kratzer auf dem Wrasenschirm zu vermeiden, ist der Montageschutz zwischen Wrasenschirm und Gehäu- se erst nach Einsetzen in den Ober- schrank zu entfernen. Der Einbau der Dunstabzugshaube erfolgt ohne Fettfilter. Sollten die Fett- Heben Sie die Dunstabzugshaube filter montiert sein, sind sie für die von unten in den Schrank, die seitli- Montage herauszunehmen (siehe...
- Seite 10 *INSTALLATION* 11742940-00 Installation Um Beschädigungen beim Heraus- ziehen des Wrasenschirms zu ver- meiden, ist darauf zu achten, dass alle Befestigungsschrauben gerade eingedreht werden und die Schrau- benköpfe versenkt sind. Verschrauben Sie die Dunstabzugs- haube zunächst rechts und links mit jeweils 2 Schrauben von unten mit den Montagewinkeln.
-
Seite 11: Frontblende Montieren
*INSTALLATION* 11742940-00 Installation Frontblende montieren Position des Wrasenschirms justieren An der Vorderseite des Wrasenschirms ist die Montage einer Frontblende Ihres Über die beiden Einstellschrauben Möbelprogramms möglich. rechts und links im Wrasenschirm kann Das Gewicht der Frontblende darf maxi- die Position des Wrasenschirms um mal 1300 g betragen. -
Seite 12: Abluftleitung Anschließen
*INSTALLATION* 11742940-00 Installation Abluftleitung anschließen Befestigen Sie die Abluftleitung am Drehen Sie zum Einsetzen den Fettfil- Ausblasstutzen, zum Beispiel einen ter so, dass die roten Kunststoffglei- flexiblen Abluftschlauch mit einer ter nach vorne und nach oben wei- Schlauchschelle (nachkaufbares Zu- sen. -
Seite 13: Umluftbetrieb Vorbereiten
*INSTALLATION* 11742940-00 Installation Montieren Sie den Umbausatz, wie in Umluftbetrieb vorbereiten der zugehörigen Montageanweisung Wenn die baulichen Voraussetzungen beschrieben. Achten Sie darauf, dass einen Abluftanschluss nicht zulassen, die Lamellen des Ausblasgitters zur müssen Sie die Dunstabzugshaube für Raummitte weisen und nicht unmittel- den Umluftbetrieb vorbereiten. -
Seite 14: Abluftleitung
*INSTALLATION* 11742940-00 Installation Der Anschluss muss über eine Steckdo- Abluftleitung se erfolgen, die nach der Installation zu- gänglich ist. Wenn das nicht möglich ist Bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raum- oder ein Festanschluss vorgesehen ist, luftabhängigen Feuerstätte besteht muss in der Hausinstallation eine Trenn- unter Umständen Vergiftungsgefahr! vorrichtung für jeden Pol vorhanden... - Seite 15 Jede Einschränkung des Luftstroms verringert die Luftleistung und erhöht Wenn die Abluft ins Freie geleitet wird, die Betriebsgeräusche. empfehlen wir die Installation eines Miele Mauerkastens oder einer Miele Abluftkamin Dachdurchführung (nachkaufbares Zu- behör). Sie verfügen über eine integrier- te Rückstauklappe.
- Seite 16 Schalldämpfer möglichst nah vor Anschluss an ein externes Gebläse vor- dem Abluftaustritt positioniert. bereitet sind (Typenreihe ...EXT/EXTA), ist die Kondenswassersperre im Gerät integriert. Miele übernimmt keine Gewährleis- tung für Funktionsmängel oder Schä- den, die durch eine unzureichende Ab- luftleitung verursacht werden.
- Seite 17 *INSTALLATION* 11742940-00 Installation Bei Umluftbetrieb wird der Schalldämp- fer zwischen Ausblasstutzen und Aus- blasgitter positioniert . Prüfen Sie den Einbauraum. Bei Betrieb mit einem externen Gebläse können die Gebläsegeräusche nach au- ßen und in der Küche minimiert werden. Wenn der Schalldämpfer vor dem exter- nen Gebläse ...
