Miele DA 362 Gebrauchs- Und Montageanweisung
Dunstabzugshaube
Verwandte Anleitungen für Miele DA 362
Inhaltszusammenfassung für Miele DA 362

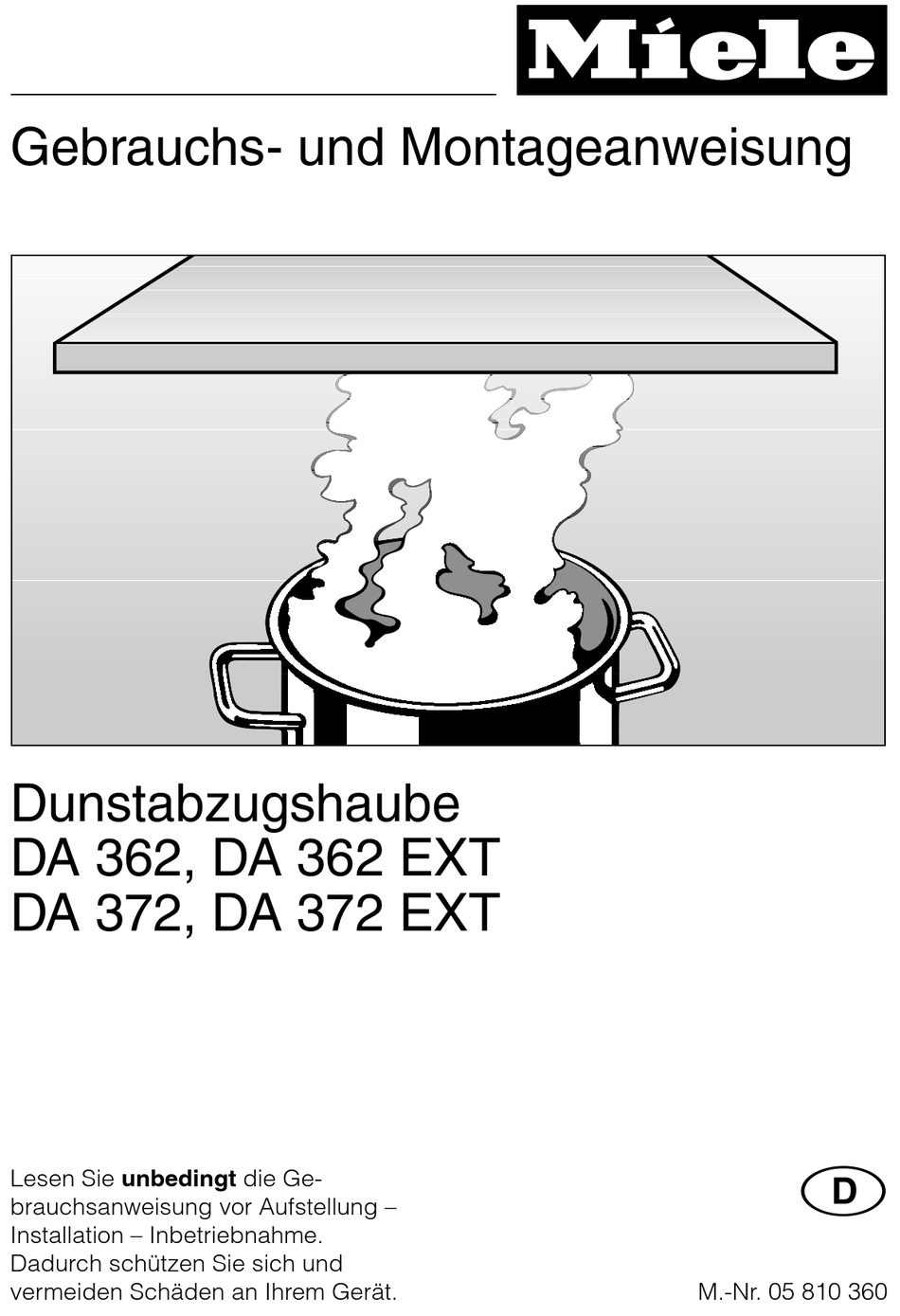

- Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube DA 362, DA 362 EXT DA 372, DA 372 EXT Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 810 360...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz ........3 Sicherheitshinweise und Warnungen . -
Seite 3: Entsorgung Der Transportverpackung
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgerä- tes enthalten vielfach noch wertvolle Die Verpackung schützt das Gerät vor Materialien. Sie enthalten aber auch Transportschäden. Die Verpackungs- schädliche Stoffe, die für ihre Funktion materialien sind nach umweltverträgli- und Sicherheit notwendig waren. -
Seite 4: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Technische Sicherheit Dieses Gerät entspricht den vorge- Vergleichen Sie vor dem Anschlie- schriebenen Sicherheitsbestimmun- ßen der Dunstabzugshaube unbe- gen. Ein unsachgemäßer Gebrauch dingt die Anschlussdaten (Spannung kann jedoch zu Schäden an Perso- und Frequenz) auf dem Typenschild mit nen und Sachen führen. - Seite 5 Dadurch vermeiden Sie Fett- und Steckverbindern herzustellen. Schmutzablagerungen im Gerät. Diese Diese Geräte dürfen nur mit einem ex- beeinträchtigen die Funktion. ternen Gebläse von Miele kombiniert Reinigen oder wechseln Sie die Fil- werden. ter in regelmäßigen Abständen. Ein überfetteter Filter bedeutet Brand- Gebrauch gefahr! (siehe "Reinigung und Pflege")
- Seite 6 Sorgen Sie daher für die nötige – 65 cm über einer Gas-Kochstelle, Beaufsichtigung der Kinder. – 65 cm über einem Miele Elektro-Grill Ältere Kinder dürfen das Gerät nur Für andere Kochgeräte ist der in der benutzen, wenn ihnen die Bedie- zugehörigen Montage- und Gebrauchs-...
- Seite 7 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer Ein gefahrloser Betrieb ist möglich, raumluftabhängigen Feuerstätte wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhän- giger Feuerstätte im Raum oder Lüf- tungsverbund ein Unterdruck von höch- stens 4 Pa (0,04 mbar) erreicht und da- mit ein Rücksaugen der Feuerstätten- abgase vermieden wird.
-
Seite 8: Entsorgung Des Altgerätes
Schornsteinfegermeisters hinzu. Die Dunstabzugshaube ist entspre- chend vorbereitet. Ein Umrüstsatz, der den Betrieb mit einem Fensterkontakt- schalter ermöglicht, ist beim Miele Kun- dendienst erhältlich. Achten Sie bei Zuluft durch ein geöffne- tes Fenster darauf, dass im Bedarfsfall die Zuströmung nicht durch herabge- lassene Rollläden beeinträchtigt wird. -
Seite 9: Funktionsbeschreibung
Funktionsbeschreibung Die Dunstabzugshaube arbeitet . . . im Abluftbetrieb: . . . mit externem Gebläse: Die angesaugte Luft wird durch den (Geräte der Typenreihe ...EXT) Fettfilter gereinigt und nach außen ge- Bei Dunstabzugshauben, die für den leitet. Betrieb mit einem externen Gebläse Für den Fall, dass Ihr Abluftsystem vorbereitet sind, wird ein Absauggeblä- nicht über eine Rückstauklappe ver-... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung... - Seite 11 Gerätebeschreibung a Bedienstab i Geruchsfilter-Taste Die Hauptfunktionen für Gebläse Die Lampe der Geruchsfilter-Taste und Licht können Sie über den Be- leuchtet, wenn die im Umluftbetrieb dienstab schalten. eingesetzten Geruchsfilter ausge- tauscht werden müssen. b Kochstellenbeleuchtung Mit der Taste kann c Hauptschalter –...
-
Seite 12: Bedienung
Bedienung Hauptschalter Gebläse einschalten Drücken Sie den Bedienstab einmal nach rechts. Das Gebläse schaltet auf Stufe "II". Das Gebläse und das Licht sind be- triebsbereit, wenn Sie den Hauptschal- ter auf "I" schalten. Das Gerät bei längerer Stillstandzeit Die zweite Kontrolllampe der Gebläse- (z. -
Seite 13: Gebläse Ausschalten
Bedienung Gebläse ausschalten Sicherheitsausschaltung Drücken sie den Bedienstab mehr- Wird die eingeschaltete Dunstabzugs- mals nach links, bis sich das Geblä- haube 10 Stunden lang nicht bedient, se ausschaltet und keine Kontrollam- schaltet sich das Gebläse automatisch pe der Gebläsestufenanzeige mehr ab. -
Seite 14: Betriebsstundenzähler
Bedienung Betriebsstundenzähler Betriebsstundenzähler abfragen Die Zeit, die die Dunstabzugshaube in Vor Ablauf der Betriebszeit können Sie Betrieb ist, wird im Gerät gespeichert. sich anzeigen lassen, wieviel Prozent der Zeit bereits abgelaufen ist. Schalten Sie das Gebläse mit dem Bedienstab ein. Drücken Sie die Fettfilter-Taste bzw. -
Seite 15: Betriebsstundenzähler Einstellen/Ändern
Bedienung Betriebsstundenzähler einstellen/ändern Sie können die Betriebsstundenzähler Ihren Kochgewohnheiten anpassen. – Wählen Sie kurze Betriebszeiten, wenn Sie viel braten und fritieren. – Wenn Sie sehr fettarm kochen, kön- nen Sie lange Betriebszeiten wählen. – Wenn Sie nur gelegentlich kochen, sind kurze Betriebszeiten sinnvoll. Wählen Sie mit dem Bedienstab die Angesammeltes Fett verhärtet sich gewünschte Zeit. - Seite 16 Bedienung Betriebsstunden Geruchsfilter einstellen/ändern (bei Umluftbetrieb) Die Geruchsfilter werden für den Um- luftbetrieb benötigt. Im Betriebsstundenzähler für die Ge- ruchsfilter ist keine Zeit voreingestellt. Stellen Sie für den Umluftbetrieb die Betriebszeit nach Ihren Bedürfnissen ein: Wählen Sie mit dem Bedienstab die Schalten Sie das Gebläse mit dem gewünschte Zeit.
-
Seite 17: Reinigung Und Pflege
Reinigung und Pflege Vor jeder Wartung und Pflege die Die Bedienelemente können sich Dunstabzugshaube vom Elektronetz verfärben oder verändern, wenn Ver- trennen, dazu schmutzungen länger einwirken. – den Netzstecker des Gerätes Entfernen Sie Verschmutzungen da- ziehen oder her sofort. – die Sicherung der Haus- installation ausschalten oder Fettfilter –... - Seite 18 Reinigung und Pflege Bei der Reinigung des Fettfilters im Geschirrspüler kann es je nach ver- wendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Filterflächen kommen. Dies hat keinerlei Einfluss auf die Funktion des Fettfilters. Legen Sie nach dem Reinigen den Fettfilter zum Trocknen auf eine saug- fähige Unterlage.
-
Seite 19: Geruchsfilter Einsetzen / Austauschen
Reinigung und Pflege Geruchsfilter einsetzen / Beim ersten Einsetzen: austauschen Stellen sie den Betriebsstundenzäh- ler nach Ihren Wünschen ein (siehe Bei Umluftbetrieb müssen zum Fettfilter Kapitel "Bedienung"). zwei Geruchsfilter eingesetzt werden. Diese binden die beim Kochen anfal- lenden Geruchsstoffe. Sie werden im Wrasenschirm oberhalb der Fettfilter eingesetzt. -
Seite 20: Leuchte Wechseln
Reinigung und Pflege Leuchte wechseln Die Dunstabzugshaube vom Elektro- netz trennen, dazu – den Netzanschluss vom Elektro- netz trennen, oder – die Sicherung der Hausinstallation ausschalten, oder – die Schraubsicherung der Haus- installation ganz heraus- schrauben. Drehen Sie die Halogenleuchte nach links und ziehen Sie sie nach unten heraus. -
Seite 21: Kundendienst
Kundendienst Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie – Ihren Miele Fachhändler oder – den Miele Werkkundendienst unter der Telefonnummer: D Deutschland 0800 22 44 666 A Österreich 050 800 300* (*österreichweit zum Ortstarif) L Luxemburg (00352) 4 97 11-20/22 Der Kundendienst benötigt Modellbe-... -
Seite 22: Gerätemaße
Gerätemaße *Ausschnittmaße Im hinteren Bereich des Einbauraums ist eine Tiefe T von min. 40 mm erfor- derlich. - Seite 23 Gerätemaße *Ausschnittmaße Im hinteren Bereich des Einbauraums ist eine Tiefe T von min. 40 mm erfor- derlich.
-
Seite 24: Montage
Montage Rückstauklappe montieren Die Montage der Dunstabzugshau- (nur im Abluftbetrieb; be über Feuerungsstellen für feste nicht bei Betrieb mit externem Gebläse) Brennstoffe ist nicht erlaubt. Aus Sicherheitsgründen ist zwischen der Kochstelle und der Dunstab- zugshaube ein Mindestabstand von – 450 mm über einer Elektro-Kochstelle, –... -
Seite 25: Einbauen
Montage Bei Betrieb mit einem externen Gebläse: Für eine Abluftleitung 150 mm den Ausblasstutzen an der Verjüngung mit einem spitzen Messer abtrennen. Für eine Abluftleitung 125 mm den Ausblasstutzen unverändert lassen. Die Rückstauklappe ist im Ausblas- stutzen integriert. Einbauen Die Dunstabzugshaube ist für den Ein- bau in Oberschränken, Dunstabzugs- kaminen, Essen oder Kochinseln vorge- sehen. -
Seite 26: Vorbereiten Für Abluftbetrieb
Montage Anschluss bei Umluftbetrieb Die Dunstabzugshaube mit Schrau- ben 3,5 x 16 mm am Rahmen befesti- gen. Bei der Montage der Dunstabzugs- Vorbereiten für Abluftbetrieb haube in einen Oberschrank ist das Ausblasgitter b in der Oberseite des Den Abluftschlauch mit einer Oberschrankes anzubringen. -
Seite 27: Bedienstab Montieren
Montage Bedienstab montieren Verlängerung für Bedienstab Der Bedienstab kann alternativ auch mit einer Verlängerung montiert wer- den. Die Verlängerung zunächst mit einer Federscheibe auf den Sockel schrau- Das Unterteil des Bedienstabes auf ben. Dabei am Sockel mit einem den Sockel aufsetzen und mit der Maulschlüssel SW 9 kontern, nicht beiliegenden Schraube und einer Fe- drehen. -
Seite 28: Elektrischer Anschluss
Montage Elektrischer Anschluss Vor dem ersten Gebrauch die Fettfil- ter aus dem Gerät nehmen und die Bei Betrieb mit externem Gebläse: Schutzfolie des Filterrahmens entfer- Die Dunstabzugshaube und das ex- nen. Anschließend die Fettfilter wie- terne Gebläse mit Hilfe des Verbin- der einsetzen. -
Seite 29: Abluftleitung
Abluftleitung – Bei waagerechtem Verlegen der Ab- Bitte unbedingt das Kapitel “Sicher- luftleitung muss ein Mindestgefälle heitshinweise und Warnungen” be- von 1 cm je Meter eingehalten wer- achten. den. Insbesondere bei gleichzeitigem Be- Damit wird vermieden, dass eventu- trieb der Dunstabzugshaube und ei- ell Kondenswasser in die Dunstab- ner raumluftabhängigen Feuerstätte zugshaube laufen kann. -
Seite 30: Kondenswassersperre
Abluftleitung Wichtig! Wird die Abluftleitung durch kühle Räu- me, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswas- ser zu rechnen. Dies macht eine Isolati- on der Abluftleitung erforderlich. Kondenswassersperre Wir empfehlen neben einer entspre- chenden Isolation der Abluftleitung die... -
Seite 31: Elektroanschluss
Elektroanschluss Dazu gehören LS-Schalter, Sicherun- Die Installation des Gerätes an das gen und Schütze (EN 60335). Elektronetz darf nur von einem quali- Die erforderlichen Anschlussdaten fin- fizierten Elektro-Fachmann durchge- den Sie auf dem Typenschild. Dieses führt werden, der die landesüblichen ist nach dem Herausnehmen des Fettfil- Vorschriften und die Zusatz-Vor- ters sichtbar. -
Seite 32: Technische Daten
Anschlusswert Geräte der Typenreihe ...EXT: DA 362, DA 372....320 W Anschlusswert und Abluftleistung ist Gebläse ....2 x 110 W abhängig vom angeschlossenen exter-... - Seite 36 Änderungen vorbehalten / 1705 M.-Nr. 05 810 360 / 06 de - DE...
