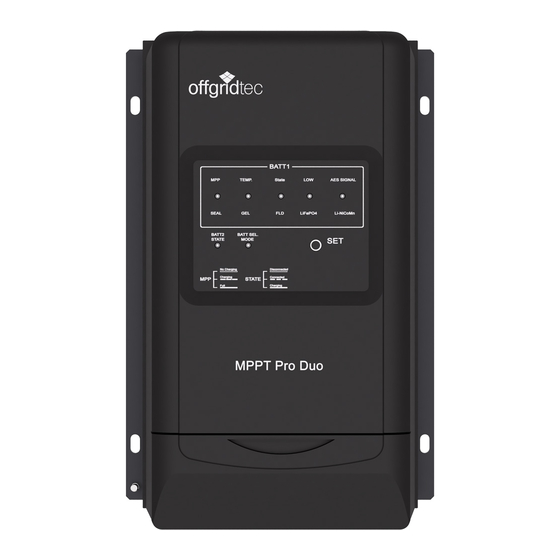

Offgridtec MPPT Pro Duo
Allgemeine Informationen
Offgridtec GmbH
Landshuter Str. 141 – 143
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551136
Kontaktinformation
Tel: 08721-7786187
Email: info@offgridtec.com
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Bedienungsanleitung
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE287111500
Gerichtsstand: Mühldorf am Inn
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Offgridtec MPPT Pro Duo
Inhaltszusammenfassung für Offgridtec MPPT Pro Duo
- Seite 1 Offgridtec MPPT Pro Duo Bedienungsanleitung Kontaktinformation Allgemeine Informationen Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: 08721-7786187 Konto: 10188985 HRB: 9179 Registergericht Landshut Landshuter Str. 141 – 143 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com IBAN: DE69743514300010188985 Ust-IdNr: DE287111500 GFR: Christian &...
-
Seite 2: Wichtige Sicherheitshinweise
Seite 2 von 21 Wichtige Sicherheitshinweise Bitte bewahren Sie dieses Handbuch für die zukünftige Überprüfung auf: Dieses Handbuch enthält alle Anweisungen zu Sicherheit, Installation und Bedienung des Offgridtec MPPT Pro Dual. Lesen Sie alle Anweisungen und Warnungen der Installation sorgfältig durch. -
Seite 3: Inhaltsverzeichnis
2.1 Warnung ............................................. 8 2.2 PV-Generator-Anforderungen................................9 2.3 Kabelgröße..........................................10 2.4 Montage ........................................... 11 3.Anzeigeeinheiten ................................14 3.1Offgridtec MPPT Pro Duo Display Basic ..........................14 4.Schutz, Fehlerbehebung & Wartung ........................16 4.1 Schutz ............................................16 4.2 Fehlerbehebung ......................................17 4.3 Wartung ............................................ 18 5. -
Seite 4: Übersicht
1. Übersicht 1.1 Informationen & Funktionen Der Offgridtec MPPT Pro Duo-Laderegler dient zum gleichzeitigen Laden von zwei Batterien (nachfolgend als BATT1 und BATT2 dargestellt) in einer Solaranlage. Dieser Solarladeregler unterstützt mehrere Board Batterietypen (BATT1), einschließlich Versiegelt, Gel, Flüssig, LiFePO4 und Li-NiCoMn, die für Wohnmobile, Camper, Boote usw. geeignet sind. -
Seite 5: Starterbatterie Batt2 Anleitung
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 5 von 21 1.3 Aufbau ❶ Erdungsterminal ❺ BATT2 Klemmen ❷ Remote-Temperatursensor ❻ RS485-Kommunikationsanschluss ❸ PV-Klemmen ❼ AES-Signalausgangsanschluss Anschluss ❹ BATT1 Klemmen (1)Der Regler lädt die BATT1 standardmäßig (25°C) ohne Temperaturkompensation auf, wenn er nicht mit dem Ferntemperatursensor verbunden ist oder der Temperatursensor beschädigt ist. - Seite 6 Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 6 von 21 4) Ladestopp Bedingungen Bedingung 1: BATT2 stoppt das Laden, wenn der Controller die Ladebedingung nicht erfüllt. Bedingung 2: BATT2 stoppt das Laden, wenn BATT1 nicht im Erhaltungslademodus ist, und der gesamte Ladestrom für die Batterie weniger als 2.5A beträgt.
-
Seite 7: Anweisung Zum Aes-Signalausgang
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 7 von 21 1.5 Anweisung zum AES-Signalausgang Das AES-Signal schaltet sich ein, nachdem die BATT1-Spannung die Konstant-Ladespannung oder die Ausgleichsladespannung innerhalb 5 min erreicht hat. Der Controller wird überprüfen, ob die BATT1-Spannung niedriger als die Boost-Ladespannung ist oder die Erhaltungsladespannung im 5min Tackt. -
Seite 8: Installation
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 8 von 21 2. Installation 2.1 Warnung Seien Sie beim Anschließen der Batterien, insbesondere der flüssigen Blei-Säure-Batterie sehr vorsichtig. Bitte tragen Sie einen Augenschutz und halten Sie frisches Wasser zum Spülen bereit, falls Sie mit Batteriesäure in Kontakt kommen. -
Seite 9: Pv-Generator-Anforderungen
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 9 von 21 2.2 PV-Generator-Anforderungen (1) Serielle Verbindung (String) von PV-Modulen Als Kernkomponente des Solaranlage kann der Regler für verschiedene Arten von PV-Modulen geeignet sein und die Umwandlung von Sonnenenergie in elektrische Energie maximieren. Entsprechend der Leerlaufspannung (Voc) und der maximalen Leistungspunktspannung (Vmpp) des MPPT-Controllers können verschiedene PV-Modultypen... -
Seite 10: Kabelgröße
Wenn der Controller unter "Bedingung 3" oder "Bedingung 4" arbeitet, führt er den Ladevorgang gemäß dem max. Strom oder der max. Leistung des MPPT Pro Duo aus. WARNUNG: Wenn die Leistung von PV größer als die Nennladeleistung ist, aber die maximale Leerlaufspannung des PV-Anlage mehr als 60V beträgt (bei der niedrigsten Umgebungstemperatur) kann der... -
Seite 11: Montage
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 11 von 21 2.4 Montage WARNUNG: Explosionsgefahr. Installieren Sie den Controller niemals in einem geschlossenen Gehäuse mit flüssigen Batterien. Installieren Sie das Gerät nicht in einem engen Bereich, in dem sich Batteriegas ansammeln kann. - Seite 12 Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 12 von 21 Schritt 1: Bestimmung des Installationsortes und des Wärmeableitungsraums Bestimmung des Einbauortes: Der Controller muss an einem Ort angebracht werden, mit ausreichendem Luftstrom für die Heizkörper des Controllers und einem Mindestabstand von 150 mm von den oberen und unteren Rändern, um eine natürliche Wärmekonvektion zu gewährleisten.
- Seite 13 Seite 13 von 21 Schritt 3: Erdung ❹ Die Offgridtec MPPT Pro Duo-Serie ist ein negativ geerdeter Solar-Laderegler, bei dem alle negativen Pole von PV-Generator und Batterie gleichzeitig geerdet werden können, oder jeder einzeln. Gemäß der praktischen Anwendung können jedoch auch alle negativen Pole von PV-Generator und Batterie ungeerdet sein, aber die Erdungsklemme an ihrem Gehäuse muss geerdet sein, was die elektromagnetischen Störungen von außen...
-
Seite 14: Anzeigeeinheiten
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 14 von 21 3.Anzeigeeinheiten 3.1Offgridtec MPPT Pro Duo Display Basic Statusanzeige Anzeige Farbe Status Gebrauchsanweisung grün Keine Aufladung grün langsam blinkend (1Hz) Aufladen, in der Stufe Boost oder Equalize grün dauerhaft... - Seite 15 Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 15 von 21 Batterietypanzeige Anzeige Farbe Status Gebrauchsanweisung dauerhaft 12V-System grün blinkend 24V-System Versiegelt dauerhaft 12V-System blinkend 24V-System dauerhaft 12V-System grün blinkend 24V-System Flüssig dauerhaft 12V-System blinkend 24V-System LiFePO dauerhaft 12V-System grün...
-
Seite 16: Schutz, Fehlerbehebung & Wartung
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 16 von 21 4.Schutz, Fehlerbehebung & Wartung 4.1 Schutz Wenn der Ladestrom oder die Leistung des PV-Generators den Nennstrom oder PV Überstrom/Leistung die Leistung des Controllers überschreitet, wird sie mit dem Nennstrom oder der Nennleistung geändert. -
Seite 17: Fehlerbehebung
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 17 von 21 4.2 Fehlerbehebung Fehlerphänomen Mögliche Gründe Problembehandlung Vergewissern Sie sich, dass die PV- Lade LED-Anzeige tagsüber ausgeschaltet, PV-Generator- Trennung Kabelverbindungen korrekt und fest wenn die Sonne richtig auf PV-Module scheint sind. -
Seite 18: Wartung
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 18 von 21 4.3 Wartung Die folgenden Inspektionen und Wartungsaufgaben werden mindestens zweimal pro Jahr für eine optimale Controllerleistung empfohlen. Stellen Sie sicher, dass der Controller in einer sauberen und trockenen Umgebung fest installiert ist. -
Seite 19: Spezifikationen
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 19 von 21 5. Spezifikationen Elektrische Parameter Bezeichnung 12V/24V-30A-100V BATT1 Nennspannung 12/24VDC BATT2 Nennspannung 12/24VDC Auto Nennladestrom Batterie-Eingangsspannungsbereich 8,5 bei 32 V 100V(At min. Betriebsumgebungtemp.) 92V(At 25°C Max. PV Leerlaufspannung Umgebungtemperatur) - Seite 20 Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 20 von 21 Umgebungsparameter Bezeichnung 12V/24V-30A-100V Arbeitsumfeld Temperatur -30 °C bei +45 °C (100% Input und Output) Lagertemperaturbereich -30°C bei +80°C Relative Luftfeuchtigkeit 95%,N.C. IP33 Schutzart 3-Schutz vor festen Objekten: geschützt gegen Gegenstände über 2,5 mm.
-
Seite 21: Mechanisches Maßdiagramm
Offgridtec MPPT Pro Duo Offgridtec MPPT Pro Duo Seite 21 von 21 Mechanisches Maßdiagramm 12V/24V-30A-100V (Einheit: mm) Sitz und Amtsgericht Konto Sparkasse Rottal-Inn Kontaktinformation Allgemeine Informationen HRB: 9179 Registergericht Landshut Konto: 10188985 Tel: 08721-7786187 Offgridtec GmbH Steuernummer: 141/134/30045 BLZ: 74351430 Email: info@offgridtec.com... - Seite 22 Offgridtec MPPT Pro Duo User Manual Kontaktinformation Allgemeine Informationen Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: 08721-7786187 Konto: 10188985 HRB: 9179 Registergericht Landshut Landshuter Str. 141 – 143 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com...
-
Seite 23: Important Safety Instructions
Offgridtec MPPT Pro Duo Seite 2 von 19 Important Safety Instructions Please reserve this manual for future review. This manual contains all the instructions about safety, installation, and operation for Offgridtec MPPT Pro Duo series. Read all the instructions and warnings carefully before installation. - Seite 24 2.2 PV Array Requirements ................................8 2.3Wire Size ....................................10 2.4 Mounting ....................................10 3.Display units ..................................13 3.1 Offgridtec MPPT Pro Dual Display Basic ..........................13 4.Protections, Troubleshooting & Maintenance ........................15 4.1Protections ....................................15 4.2 Troubleshooting ..................................15 4.3 Maintenance ...................................
-
Seite 25: Overview
1.1Information & Features Offgridtec MPPT Pro Duo charge controller apply to charge two batteries (shown as BATT1 and BATT2 below) at the same time in a solar system. This controller supports multiple life battery (BATT1) types, including Sealed, Gel, Flooded, LiFePO4, and Li-NiCoMn, which is suitable for RV, Camper, Boat, and so on. -
Seite 26: Structure
Offgridtec MPPT Pro Duo Seite 5 von 19 1.3 Structure ❶ ❺ BATT2 terminals ❷ ❻ RS485 Communication port Grounding Terminal Remote temperature sensor ⑴ ❸ ❼ AES signal output port port ❹ PV terminals ⑵ BATT1 terminals The controller is charging the BATT1 as default (25℃) without temperature compensation when it’s not connected to the remote temperature sensor, or the temperature sensor is damaged. -
Seite 27: Aes Signal Output Port Instruction
Offgridtec MPPT Pro Duo Seite 6 von 19 4) Stop Charging Conditions Condition 1:BATT2 stops charging when the controller does not meet the charging condition. Condition 2:BATT2 stops charging when BATT1 is not in float charging method, and the total charging current for the battery is less than 2.5A. -
Seite 28: Installation
Offgridtec MPPT Pro Duo Seite 7 von 19 2. Installation 2.1 Warning Be very careful when installing the batteries, especially flooded lead-acid battery. Please wear eye protection, and have fresh water available to rinse if any contact with battery acid. -
Seite 29: Pv Array Requirements
Offgridtec MPPT Pro Duo Seite 8 von 19 2.2 PV Array Requirements (1)Serial connection(string) of PV modules As the core component of the solar system, the controller could be suitable for various types of PV modules and maximize converting solar energy into electrical energy. According to the open circuit voltage(Voc) and the maximum power point voltage(Vmpp) of the MPPT controller, the series number of different types of PV modules can be calculated. - Seite 30 Offgridtec MPPT Pro Duo Seite 9 von 19 Condition3, Actual charging power of PV array ＞ Rated charging power of the controller Condition4, Actual charging power of PV array ＞ Rate charging current of controller When the controller operates under “Condition 3” or “Condition 4”, it will carry out the charging as per the actual current or power.
-
Seite 31: Wire Size
Offgridtec MPPT Pro Duo Seite 10 von 19 2.3Wire Size The wiring and installation methods must conform to all national and local electrical code requirements. PV Wire Size Since PV array output can vary due to the PV module size, connection method, or sunlight angle, the minimum wire size can be calculated by the Isc＊... - Seite 32 Offgridtec MPPT Pro Duo Seite 11 von 19 Installation steps: Step1: Determine of installation location and heat-dissipation space Determination of installation location: The controller shall be installed in a place with sufficient air flow through the radiators of the controller and minimum clearance of 150mm from the upper and lower edges to ensure natural thermal convection.
- Seite 33 Offgridtec MPPT Pro Duo Seite 12 von 19 Step5: Connect the remote meter MT11 and AES signal of the refrigerator ❶ RS485 Communication cable Models：CC-RS485-RS485-3.81-4P-150(Included) CC-RS485-RS485-3.81-4P-1000(Optional) CC-RS485-RS485-3.81-4P-2000(Optional) The operation of the remote meter refer to the user manual of MT11...
-
Seite 34: Display Units
Offgridtec MPPT Pro Duo Seite 13 von 19 3.Display units 3.1 Offgridtec MPPT Pro Dual Display Basic 1 Status indicator indicator Color Status Instruction Green No charging Green Slowly flashing (1Hz) Charging, in stage Boost or Equalize Green On solid... - Seite 35 Offgridtec MPPT Pro Duo Seite 14 von 19 ⑵Battery type indicator Indicator Color Status Instruction On solid 12V system Green Flashing 24V system Sealed On solid 12V system Flashing 24V system On solid 12V system Green Flashing 24V system Flooded...
-
Seite 36: Protections, Troubleshooting & Maintenance
Offgridtec MPPT Pro Duo Seite 15 von 19 4.Protections, Troubleshooting & Maintenance 4.1Protections When the charging current or power of the PV array exceeds the controller’s rated current PV Over Current/Power or power, it will be changed at the rated current or power. -
Seite 37: Maintenance
Offgridtec MPPT Pro Duo Seite 16 von 19 4.3 Maintenance The following inspections and maintenance tasks are recommended at least two times per year for best controller performance. Make sure the controller firmly installed in a clean and dry ambient. -
Seite 38: Specifications
Offgridtec MPPT Pro Duo Seite 17 von 19 5. Specifications Electrical Parameters Item 1060 2060 3060 20100 30100 BATT1 rated voltage 12/24VDC BATT2 rated voltage 12/24VDC Auto Rated Charge Current Battery Input Voltage 8.5～32V Range 60V(At min. operating environment temp.) 100V(At min. - Seite 39 Offgridtec MPPT Pro Duo Seite 18 von 19 Environmental Parameters Item 1060 / 2060 20100 / 3060 / 30100 Working environment -20℃～+50℃(DDS) -20℃～+45℃(DDS) temperature(100% -30℃～+50℃(DDB) -30℃～+45℃(DDB) input and output) Storage temperature range -30℃～+80℃ ≤95%, N.C Relative humidity IP33 Enclosure 3-protection against solid objects: protected against solids objects over 2.5mm.
-
Seite 40: Mechanical Dimension Diagram
Offgridtec MPPT Pro Duo Seite 19 von 19 Mechanical Dimension Diagram 12V/24V-30A-100V (Unit: mm) Sitz und Amtsgericht Konto Sparkasse Rottal-Inn Kontaktinformation Allgemeine Informationen HRB: 9179 Registergericht Landshut Konto: 10188985 Tel: 08721-7786187 Offgridtec GmbH Steuernummer: 141/134/30045 BLZ: 74351430 Email: info@offgridtec.com Landshuter Str. 141 – 143...
