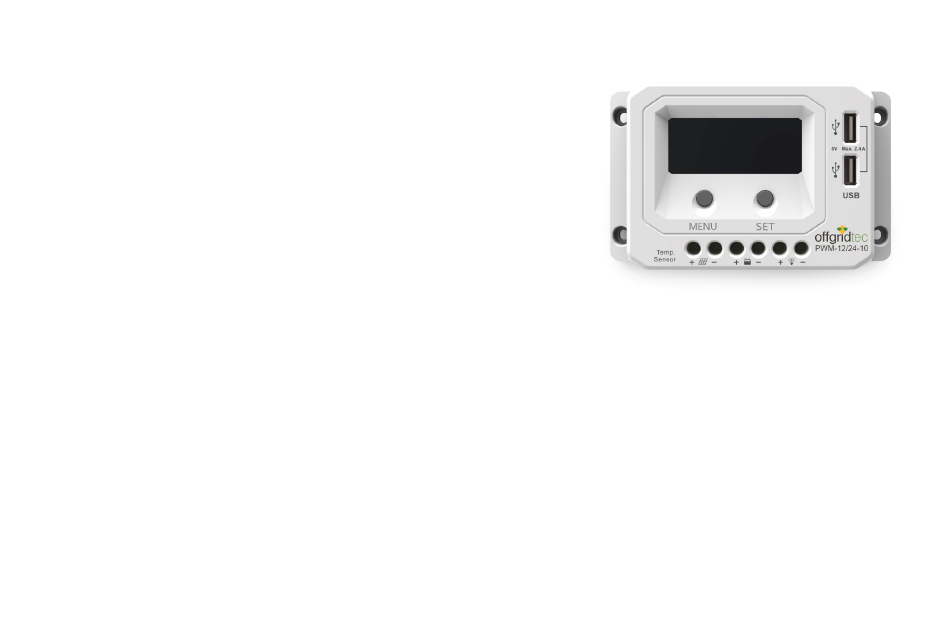

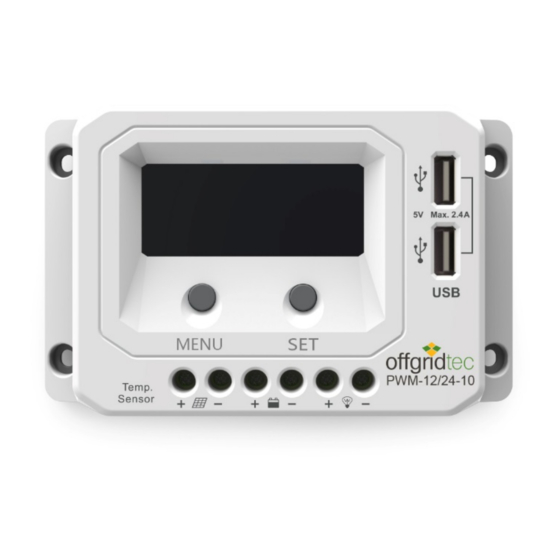

- Seite 1 Offgridtec PWM Pro Laderegler Offgridtec PWM Pro Charge Controller Bedienungsanleitung / Manual Gilt für / Applies for Offgridtec PWM Pro 12/24 10A Offgridtec PWM Pro 12/24 20A Offgridtec PWM Pro 12/24 30A Offgridtec PWM Pro 12/24 45A Copyright Offgridtec GmbH, Germany...
-
Seite 2: Produkteigenschaften
1. Überblick 3. Anschluss Vielen Dank, dass sie sich für die Offgridtec PWM Pro Serie entschieden haben. Dieser Laderegler mit LCD-Display verfügt über modernste Digitaltechnik und vielen verschiedenen Laststeuerungsmodi. Zum Beispiel für Ihr Solar-Home-System, Lichtsignalanlagen, Solarstraßenbeleuchtung, Gartenlampe etc. Die Vorteile nachfolgend im Überblick: •... -
Seite 3: Bedienung
4. Bedienung Status-Anzeige 4.1 Funktionstasten Taste Funktion MENÜ • Menü durchblättern • Parametereinstellung • Last ON/Off Komponente Symbol Status • Fehler löschen • Einstellungsmenü • Einstellungen speichern Nacht 4.2 Display keine Ladung Menüansicht Ladung PV Spannung, Strom, Leistung Batterieladezustand während des Ladevorgangs Batterie... - Seite 4 Fehleranzeige 4.4 Batterietyp Status Symbol Beschreibung In der Batteriespannungsansicht halten Sie die SET-Taste für 5 Sekunden Batterie entladen Batteriesymbol leer, Rahmen blinkt, gedrückt. Wählen Sie mit der MENÜ-Taste den entsprechenden Batterietyp Fehler blinkt und speichern Sie die Einstellung indem Sie die SET-Taste erneut für 5 Sek. Batterieüberspannung Batteriesymbol voll, Rahmen blinkt, drücken.
- Seite 5 5. Schutzfunktionen Kurzschluss Lastausgang Bei einem Lastkurzschluss wird die Last automatisch getrennt. Beseitigen Sie den Kurzschluss und starten Sie den Regler neu. PV-Kurzschluss Wenn ein Kurzschluss an den Modulen auftritt, wird der Regler den Beschädigter Temperaturfühler Ladevorgang automatisch unterbrechen. Im Falle eines beschädigten Temperaturfühlers findet die Ladung bei einer Standardtemperatur von 25°C statt um die Batterie vor Schaden zu PV-Verpolungsschutz schützen.
-
Seite 6: Fehlerbehebung
6. Fehlerbehebung 7. Technische Daten Fehler Mögliche Gründe Fehlerbehebung 12/24V 10A 12/24V 20A 12/24V 30A 12/24V 45A LED-Anzeige PV – keine Verbindung Überprüfen Sie die „Ladung“ ist Kabelverbindungen auf festen Sitz Nennspannung 12/24VDC Auto untertags bei voller und ob diese korrekt Batterieeingangs- 9~32V Sonneneinstrahlung... -
Seite 7: Haftungsauschluss
Batteriespannungsparameter 8. Haftungsauschluss Die Angaben in der Tabelle beziehen sich auf ein 12V-System bei 25°. Für 24V- Systeme sind die Werte doppelt zu nehmen. 1. Schäden durch Unfall, Fahrlässigkeit, Missbrauch oder unsachgemäße Verwendung. Batterietyp Blei-Säure 2. Zu hohem PV oder Ladestrom, der über die max. Nennspannung des Produktes Trennung bei Überspannung 16.0V 16.0V... -
Seite 8: Product Features
1. Overview 3. Wiring Thank you for purchasing the Offgridtec PWM Pro charge controller. This controller with LCD display offers latest technology and many different programming possibilities for your solar home system, light signals, solar street lighting, garden lighting and more: •... -
Seite 9: Operation
4. Operation Status Description 4.1 Button Functions Button Function MENU • browse interface • set parameters Component Icon Status • load ON/Off • clear error • enter set mode night • safe configuration no load 4.2 Display charging Browse interface PV voltage, current, output battery capacity during charging Battery... - Seite 10 Fault Indication 4.4 Battery Type Status Icon Description battery discharged battery icon is empty, frame blinks, Under Battery Voltage interface press the SET button for 5s then enter into fault icon blinks the interface of Battery type setting. After choosing the battery type by battery overvoltage battery icon is full, frame blinks, pressing MENU button confirm the setting by pressing the SET button...
- Seite 11 5. Protections Load Output Short Circuit In case of a load short circuit clear the fault and restart the controller. PV Short Circuit Damaged Temperature Sensor In case of a short circuit on the module the charging process will be In case of a damaged temperature sensor the controller will proceed stopped automatically.
-
Seite 12: Troubleshooting
6. Troubleshooting 7. Technical Specifications Fehler Mögliche Gründe Fehlerbehebung 12/24V 10A 12/24V 20A 12/24V 30A 12/24V 45A The LCD is off PV – no connection Check if all connections are during daytime correct and firm. Nominal voltage 12/24VDC Auto when sunshine falls Battery input 9~32V on PV modules... - Seite 13 Battery Voltage Parameters 8. Disclaimer These values apply to a 12V system at 25°C. For a 24V system the values have to be doubled. 1) Damage through improper use or use in an unsuitable environment. 2) PV or load current, voltage or power exceed the controller’s rated values. Battery Type Sealed Flooded...
