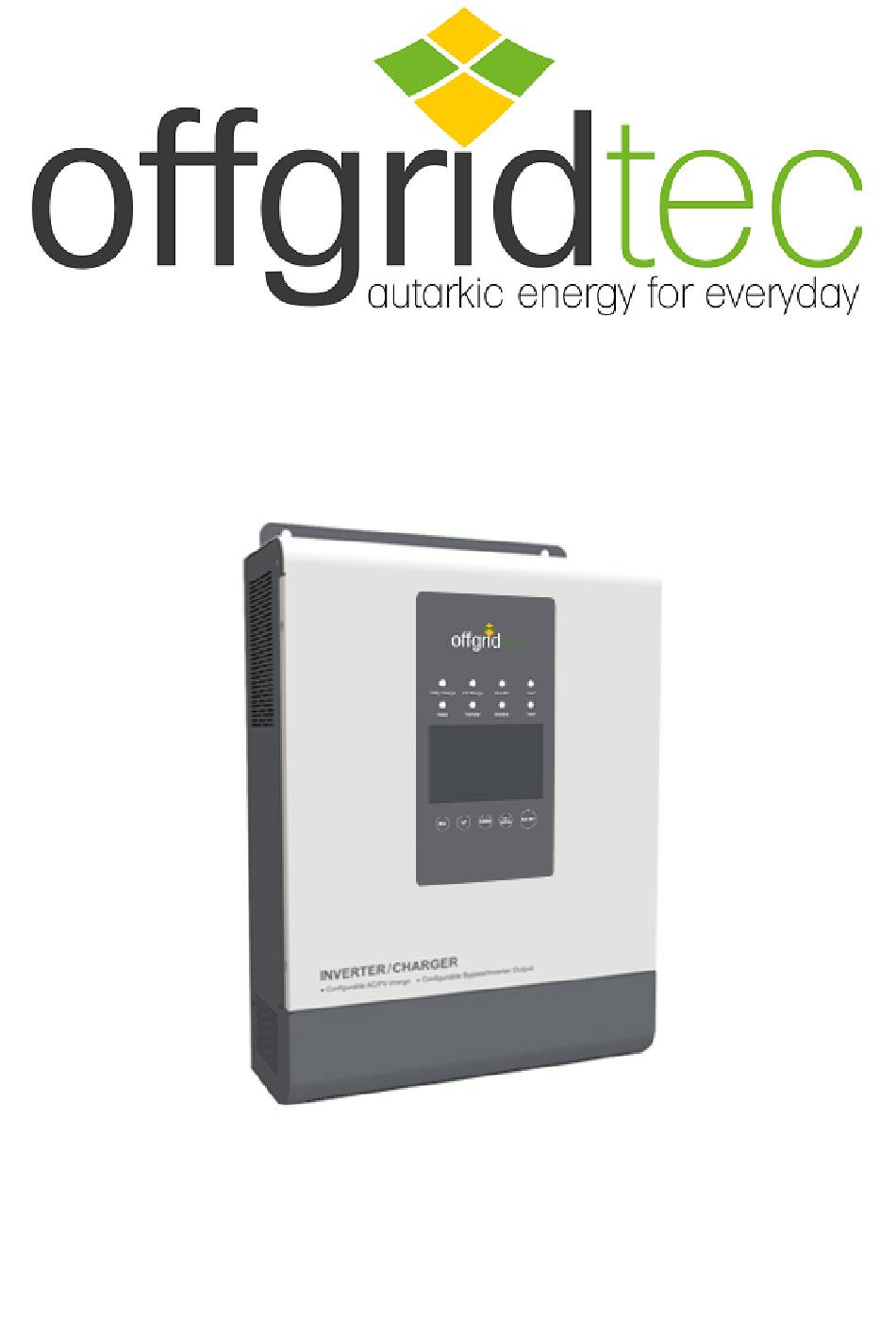

- Seite 1 Bedienungsanleitung Modelle: IC-12/800/30/20 Art.Nr.: 1-01-013695...
- Seite 3 Wichtige Sicherheitshinweise Bitte bewahren Sie dieses Handbuch in der nähe des Gerätes auf Dieses Handbuch enthält alle Anweisungen zur Sicherheit, Installation und Bedienung des Wechselrichters/Ladegeräts. Lesen Sie alle Anweisungen und Warnungen im Handbuch vor der Installation sorgfältig durch. Im Inneren des Wechselrichters/Ladegeräts liegt eine nicht ungefährliche Spannung an; die ...
- Seite 4 Erläuterung der Symbole: Um den Benutzern eine effiziente Nutzung des Produkts zu ermöglichen und die Sicherheit von Personen und Sachen zu gewährleisten, lesen Sie bitte die zugehörige Literatur zu den folgenden Symbolen. TIPs: Weist auf einen praktischen Hinweis hin. WICHTIG: Weist auf einen kritischen Hinweis während des Betriebs hin, dessen Nichtbeachtung zu einem fehlerhaften Betrieb des Geräts führen kann.
-
Seite 5: Inhaltsverzeichnis
INHALT Allgemeines ................11 1.11 Übersicht ..................11 1.23 Eigenschaften ................33 1.3Error! Bookmark not defined. Schematische Darstellung für Verbindungen ......... Error! Bookmark not defined.4 Error! Bo 2.4 Installationsanleitung ................45 2.1 5Allgemeine Installationshinweise ..........55 2.25 Drahtgröße & Unterbrecher ............56 2.37 Montage ..................77 3. -
Seite 6: Allgemeines
1. Allgemeines Überblick Die IC-Serie von Offgridtec ist ein neuer Wechselrichter/Ladegerät für Energiespeicher, der die Aufladung durch das Stromnetz, die Aufladung durch Solarenergie und die AC-Ausgabe integriert. Der leistungsstarke Multi-Core-Chip im Produkt mit dem fortschrittlichen Steuerungsalgorithmus ermöglicht eine intelligente Verwaltung des Systems. - Seite 7 Hochentwickelte, vollständig digital gesteuerte AC-DC-Lademodule zur Realisierung eines breiten Spannungseingangs, hoher Effizienz und hoher Stabilität Fortschrittliche SPWM-Technologie für einen maximalen Wirkungsgrad von bis zu 95 %① und einen Volllastwirkungsgrad von bis zu 93 % Hohe Ausgangsspannungsstabilität: Bei Volllastbetrieb im Betriebsspannungsbereich der Batterie ...
-
Seite 8: Eigenschaften
1.2 Eigenschaften ❶ ❼ ❷ ❽ Belüftung Relais-Schnittstelle ❸ ❾ M4-Schraube (2 Stück) Remote Schnittstelle ❹ ❿ AC-OUT RS485-Schnittstelle (5VDC/200mA) ❺ ⓫ AC-IN EIN/AUS-Schalter ❻ ⓬ Batterie-Eingangsklemmen PV-Eingangsklemmen RTS★-Schnittstelle Klemmenabdeckung Temperatur Sensor ★ Schließen Sie den Temperatursensor an, der Wechselrichter/Ladegerät wird entsprechend der Umgebungstemperatur kompensiert. -
Seite 9: Schematische Darstellung Für Verbindungen
1.3 Schematische Darstellung für Verbindungen ❶Netz-Stromversorgung und ❷Batteriestromversorgung können nicht gleichzeitig verwendet werden. Stellen Sie sicher, dass die Leistung der AC-Last mit der Leistung des Wechselrichters/Ladegeräts kompatibel ist. Es ist verboten, eine AC-Last zu wählen, die die maximale Ausgangsleistung des Wechselrichters/Ladegeräts überschreitet. -
Seite 10: 5Allgemeine Installationshinweise
2. Installationsanleitung 2.1 Allgemeine Installationshinweise • Bitte lesen Sie vor der Installation die gesamte Installationsanleitung, um sich mit den Installationsschritten vertraut zu machen. • Seien Sie beim Einbau der Batterien sehr vorsichtig, insbesondere bei gefluteten Blei-Säure-Batterien. Tragen Sie eine Schutzbrille und halten Sie frisches Wasser zum Waschen und Reinigen bereit, falls Sie mit der Batteriesäure in Kontakt kommen. -
Seite 11: Leitungsquerschnitt Und Schutzschalter
Anlagen entsprechen. Empfohlenes Kabel und Schutzschalter für PV Modell PV-Drahtgröße Absicherung IC-12/800/30/20 10mm /8AWG HINWEIS: Wenn die PV-Module in Reihe geschaltet sind, darf die Leerlaufspannung des PV-Generators nicht die max. PV-Eingangsspannung bei 25℃ Umgebungstemperatur nicht überschreiten. Empfohlener Querschnitt für AC-IN ... - Seite 12 2.3 Montage Installationsschritte: Schritt1: Bestimmung des Installationsortes und der Wärmeabgabefläche Achten Sie bei der Installation des Wechselrichters/Ladegeräts darauf, dass genügend Luft durch den Kühlkörper strömt. Bitte lassen Sie mindestens 150 mm Abstand zu den oberen und unteren Kanten. Siehe Abbildung 2-1: Montage. Abbildung 2-1 ACHTUNG: Explosionsgefahr! Installieren Sie den Wechselrichter/Ladegerät mit gefluteten Batterien niemals in einem...
- Seite 13 Schritt3: Verkabelung Abbildung 2-3: Schaltplan Schließen Sie das System in folgender Reihenfolge an: Batterie Verbraucher PV/Solarmodule Erdung Netzversorgung/AC-IN wie in Abbildung 2-3: Schaltplan. Trennen Sie das System in umgekehrter Reihenfolge. Gefahr, Hochspannung! Der Stromeingang, der AC-Ausgang und der PV-Generator ...
- Seite 14 möglich am Wechselrichter/Ladegerät befinden; der Erdungsdraht muss so kurz wie möglich sein AC-Ausgang, Erdung und PV-Verdrahtungsklemme verwenden: (1) Schalten Sie beim Verdrahten den Schutzschalter nicht ein. Es ist notwendig, einen Schlitzschraubendreher zu verwenden, um die Schrauben für den Anschluss der entsprechenden Drähte zu lösen.
- Seite 15 Wenn Sie verschiedene AC-Lasten mit Strom versorgen, wird empfohlen, die Last mit einem großen Impulsstrom zuerst einzuschalten. Schalten Sie dann die Last mit einem kleineren Impulsstrom ein, nachdem der Verbrauch stabil ist. Wenn der Wechselrichter/das Ladegerät nicht ordnungsgemäß funktioniert oder das ...
-
Seite 16: Schnittstellenanweisung
3. Schnittstellenanweisung 3.1 Indikator Indikator Farbe Status Anweisung Kein aktiver AC-IN Versorgungsanschluss normal, aber kein Laden Grün Langsam blinken (0,5 Hz) Laden von Versorgungsunternehmen Schnelles blinken (2,5 Hz) Fehler am AC-IN Kein PV-Eingang PV-Anschluss normal, aber kein Laden Grün Langsam blinken (0,5 Hz) PV-Laden Schnelles blinken (2,5 Hz) Fehler des PV-Lademoduls... -
Seite 17: Schaltflächen
Schaltflächen Operation Anweisung Beenden der aktuellen Ansicht Drücken Sie die Taste Fehlermeldungen löschen Drücken Sie die Taste und halten Sie 2s gedrückt Benutzeroberfläche durchsuchen: Nach oben/unten Drücken Sie die Taste Einstellungsschnittstelle: Nach oben/unten Wechseln zu "Parameterspalte durchsuchen" Bestätigen der eingestellten Parameter Drücken Sie die Taste Umschalten von der Echtzeit-Ansicht in die... - Seite 18 Kein PV-Anschluss; AC-IN nicht aktiv PV-Anschluss nicht aktiv Lastausgang / AC-OUT AN Lastausgang / AC-OUT AUS Lastleistung 8~25% Lastleistung 25~50% Lastleistung 50~75% Lastleistung 75~100% Artikel ① Einstellung Inhalt Solarpriorität AC-IN-Priorität AC-EINGANG AC-IN & Solar ② Solar Batterie AC-AUSGANG AC-OUT ③ AC-Ausgangsspannung AC-Ausgangsstrom Last...
- Seite 19 PV-Ladeenergie Eingangsspannung des Versorgungsunternehmens Ladestrom für Versorgungsunternehmen Netzversorgung Ladeleistung für Versorgungsunternehmen Energie für Versorgungsunternehmen ⑥ Batterietyp BENUTZER ⑦ Float Batterieladestufen Boost Ausgleich (28. jeden Monat) EINGANG ① ★Solarpriorität (Standard) Die Batterie wird im Solarprioritätsmodus geladen. Wenn die Batteriespannung niedriger ist als "Umschalt-Modul ON Spannung (V )", beginnt AC-IN mit dem Laden.
-
Seite 20: Schnittstelle Einstellen
AC-OUT ② ★Akku ★-Dienstprogramm(Standard) Schnittstelle einstellen Gemeinsame Schnittstelle für gemeinsame Benutzer Operation: Schritt 1: Drücken Sie die Taste und halten Sie 2s in der Echtzeitschnittstelle gedrückt, um zur nächsten Schnittstelle zu wechseln. Schritt 2: Drücken Sie die Taste und halten Sie 2s an der Einstellungs-Schnittstelle gedrückt und wählen Sie die Parameter aus. - Seite 21 Schritt 3: Drücken Sie die Taste, um den Parameter einzustellen und drücken Sie diese Taste erneut, um zu bestätigen. Schritt 4: Drücken Sie die Taste, um die Einstellungsoberfläche zu verlassen. Einstellung: Artikel Anweisung Vorgabe Bereich Batterie Typ BENUTZER Solarpriorität Versorgungspriorität Priorität der Ladequelle Solarpriorität Versorgungsunternehme...
- Seite 22 Artikel Anweisung Vorgabe Bereich Ladezeit erhöhen 30Min. 30/60/120/180Min. ★ AGM:14.4V ★ ★ GEL:14.2V Benutzer 12,5-14,8V Konstantladespannung ★ ★ FLD:14.6V Schrittweite 0,1V ★ BENUTZER:14.4V Benutzer: Wiederaufnahmespannung ★ ★ 12,5-14,0V 13,2V Konstantladung ★ Schrittweite 0,1V Benutzer: ★ ★ Ladeerhaltungsspannung 13.0-14.0V 13,8V ★ Schrittweite 0,1V Benutzer: Überspannungs-Wiederverbindungsspan...
-
Seite 23: Sonstige Funktion
HINWEIS: 15/16: Ladespannung des Hilfsmoduls stoppen/wiederherstellen Nur wenn der Lademodus Solarpriorität oder Versorgungspriorität ist, ist die Ladespannung des Hilfsmoduls wirksam. 20: Energiesparmodus Wenn der Schalter auf der Seite "Saving" steht, geht der Wechselrichter in den Sparmodus über. Er schaltet den Ausgang ab, wenn die Last weniger als 70 W beträgt. Dann startet er neu und erkennt die Leistung der Last erneut nach 10s. - Seite 24 Funktionsprinzip: Wenn die Batteriespannung die Einschaltspannung des potentialfreien Kontakts (DON) erreicht, wird der potentialfreie Kontakt angeschlossen, denn seine Spule wird erregt. Der potentialfreie Kontakt kann ohmsche Lasten von nicht mehr als 125VAC /1A, 30VDC/1A treiben. 3） Remote Schnittstelle Eingangsspannung der Remote-Schnittstelle (3,3 - 12 V) (1) Die Eingangsspannung Vi ist innerhalb von 2,5~ 10s aktiv, der AC-Ausgangszustand ist umgekehrt (wenn der AC vorher auf ON war, ist er jetzt ausgeschaltet;...
-
Seite 25: Schutz
4. Schutz Schutz Anweisung Wenn der Ladestrom der PV-Anlage ihren Nennstrom übersteigt, wird sie mit dem Nennstrom geladen. PV-Grenzstrom HINWEIS: Wenn die PV-Module in Reihe geschaltet sind, stellen Sie sicher, dass die Leerlaufspannung des PV-Generators die "maximale PV-Leerlaufspannung" nicht überschreitet. Andernfalls kann der IC-12 beschädigt werden. PV-Kurzschluss Wenn die PV-Anlage nicht lädt und ein Kurzschluss auftritt, wird der Wechselrichter/Ladegerät nicht beschädigt. -
Seite 26: Fehlerbehebung
5. Fehlerbehebung 5.1 Fehler Batterierah Modul Code Fehler Indikator Summer Fehleranzeige men blinkt Batterie Niederspannung — — Batterie über Spannung Batterie Akku entladen Blinken — Nennspannungsfehler Niedrige Temperatur Over-Temperatur (PV-Lademodul) PV-Ladung PV-Lademodul Schnelles Alarm für Blinken Kommunikationsfehler Eingangsüberspannung Eingang Niederspannung Alarm AC-IN AC-IN... -
Seite 27: Wartung
6. Wartung 1) Die folgenden Inspektionen und Wartungsarbeiten werden mindestens zweimal pro Jahr empfohlen, um eine optimale Leistung zu erzielen. Stellen Sie sicher, dass der Wechselrichter/das Ladegerät fest in einer sauberen und trockenen Umgebung installiert ist. Stellen Sie sicher, dass der Luftstrom um den Wechselrichter/das Ladegerät nicht behindert wird. Beseitigen Sie Schmutz und Fremdkörper auf dem Kühler. -
Seite 29: Technische Daten
7. Technische Daten Artikel IC-12/800/30/20 Nennspannung der Batterie 12VDC Batterie Eingangsspannungsbereich 10,8~16VDC Kontinuierliche Ausgangsleistung 800 W Ausgangsleistung (15min.) 1000W Überlast-Ausgangs-Leistung(5s) 1600 W Max. Stoßleistung 2000W Ausgangsspannungsbereich 220V -6%~+5% / 230V -10%~+5% Ausgangsfrequenz 50/60±0,1Hz Ausgabemodus Einphasig Ausgangswelle Reine Sinuswelle Lastleistungsfaktor 0,2-1(VA ≤ kontinuierliche Ausgangsleistung) Verzerrung THD ≤3%... - Seite 30 Max. PV-Ladestrom Ausgleichsspannung 14,6 V Boost-Spannung 14,4 V Schwimmerspannung 13,8 V Effizienz verfolgen ≤99,5% ≤98% Effizienz der Ladeumwandlung Temperaturkompensationskoeffizient -3mV /°C/ 2V(Standard) Andere Leerlauf ≤1,2A Anlage Schutzart IP30 Relative Luftfeuchtigkeit < 95% (N.C.) Temperatur der Arbeitsumgebung -20°C~50°C (volle Ein- und Ausgangsleistung) Höhe ＜5000m (Leistungsreduzierung für den Betrieb gemäß...
- Seite 32 Offgridtec GmbH Im Gewerbepark 11 84307 Eggenfelden Deutschland Kontakt: Tel +49 (0) 8721 9199400 E-Mail info@offgridtec.com Onlineshop: www.offgridtec.com...
