Netzwerkredundanz
9.3.1 Wissenswertes zum Redundant Network Access
9.3.1.6

HSR-QuadBox

Eine HSR-QuadBox bzw. ein Vierfach-Port-Gerät besteht aus zwei miteinander
verbundenen HSR/HSR-RedBoxes, um zwei getrennte HSR-Ringe zu einem
Redundanznetzwerk zu verknüpfen. HSR-Datenverkehr durchläuft beide HSR-Ringe
wie üblich, doch der Datenverkehr kann jetzt zwischen ihnen nahtlos über die HSR-
QuadBox weitergeleitet werden.
Eine grundlegende HSR-QuadBox-Implementierung besteht aus zwei HSR-Ringen
(Ring 1 und 2), die über zwei HSR-QuadBoxes gekoppelt sind.
Es sind zwei HSR-QuadBoxes erforderlich, um eine einzelne Fehlerstelle zwischen
den Ringen zu vermeiden.
1
2
3
4

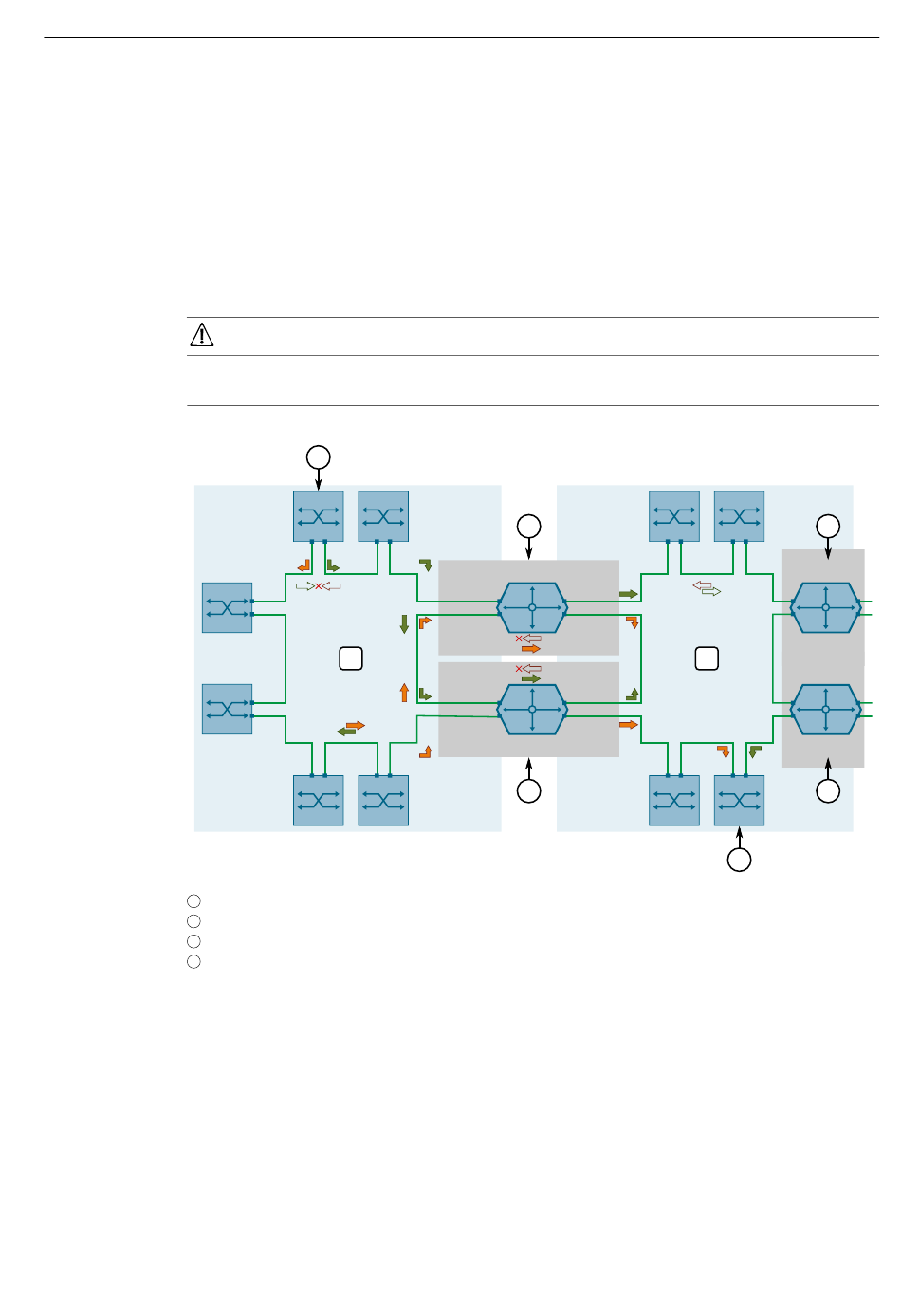

Abbildung 9.14
In diesem Beispiel werden zwei RUGGEDCOM RST2228 verwendet. Jeder davon
enthält zwei RNA-Module, um eine HSR-QuadBox darzustellen.
Wenn ein DANH ein Frame weiterleitet, dupliziert er das Frame wie üblich und sendet
beide Kopien in unterschiedliche Richtungen in den HSR-Ring. Wenn das Frame an
einen DANH im anderen Ring gerichtet ist, leitet die erste HSR-QuadBox, die eines
der duplizierten Pakete empfängt, das Frame an den zweiten Ring weiter. Das andere
duplizierte Frame wird verworfen, wenn/falls es empfangen wird.
256
NOTICE
1
1
Quell-DANH
HSR-QuadBox RUGGEDCOM RST2228
Ziel-DANH
Nächster HSR-Ring (teilweise dargestellt)
HSR-QuadBox-Topologie
2
A B
B
A
A B
B
A
2
