Netzwerkredundanz
9.3.1 Wissenswertes zum Redundant Network Access
HSR stellt die Verbindung mit einem Ringnetzwerk über die Ports A und B her. Beide
Ports sind intern über einen Double Attached Node für HSR (DANH) verbunden.
Dadurch kann an einem Port empfangener Netzwerkdatenverkehr über den anderen
Port weitergeleitet werden. HSR sendet auch duplizierte Frames mit demselben
Ziel über beide Ports. Port A sendet Datenverkehr links herum und Port B sendet
Datenverkehr rechts herum.
Hinweis
Die Ports A und B werden in RUGGEDCOM ROS als Port 1/RNA/A/B oder 2/RNA/A/B
bezeichnet, je nachdem, ob Steckplatz 1 oder Steckplatz 2 verwendet wird.
1
2
3
4

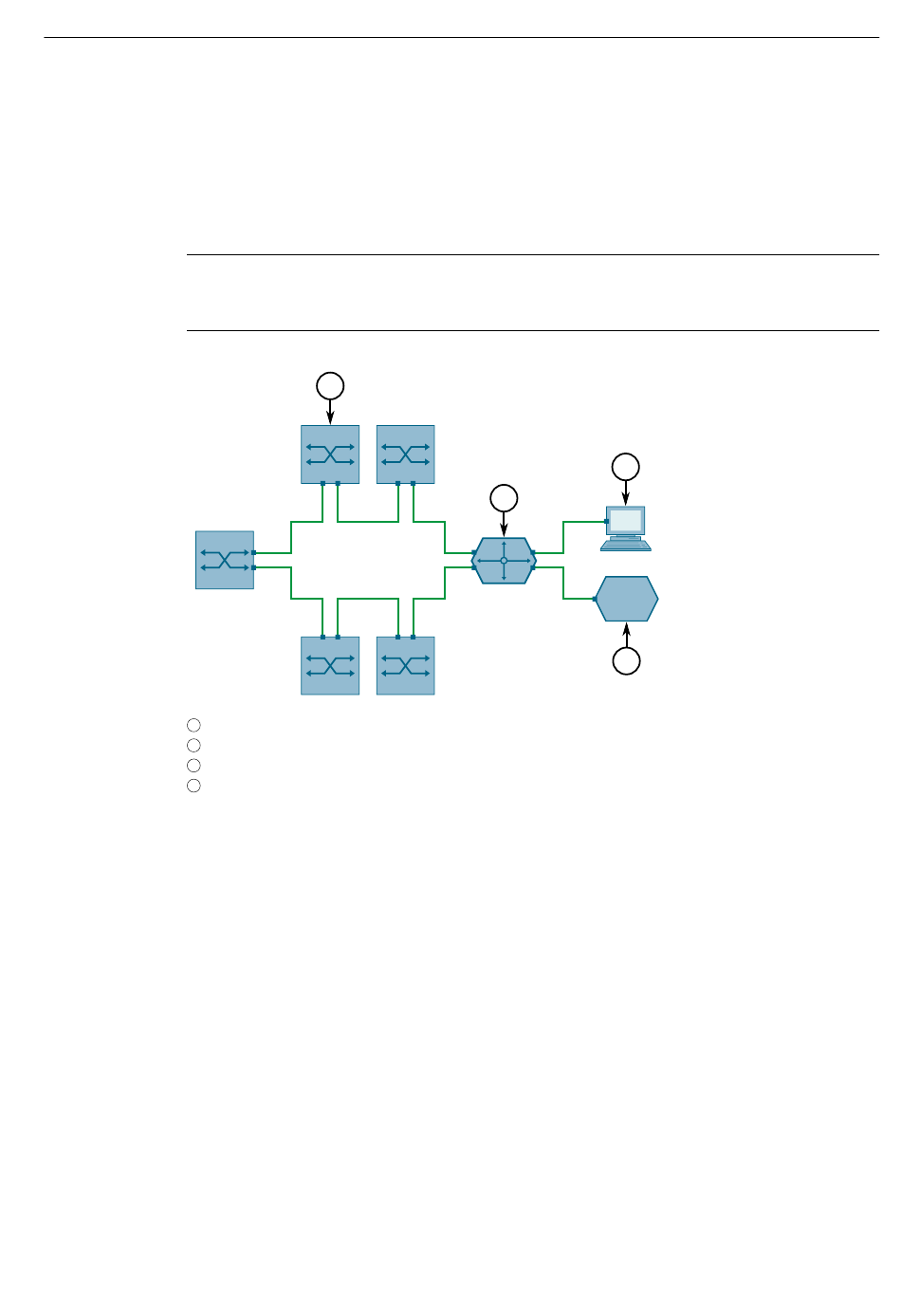

Abbildung 9.12
HSR-Tag
Jedem eingehenden Frame wird ein HSR-Tag zugewiesen, das die Länge der
Benutzerdaten, seinen Quellport und seine Sequenznummer definiert. Diese
Informationen werden von anderen HSR-fähigen Geräten verwendet, um duplizierte
Frames zu identifizieren. Wenn ein Frame mit dem gleichen Tag empfangen wird,
wird das duplizierte Frame verworfen.
Abbildung 9.13
254
1
DANH
HSR-RedBox (RUGGEDCOM RST2228)
Nicht HSR-fähiges Gerät
VDANH
Grundlegende HSR-Ringtopologie
Frame-Format mit HSR-Tag
3
2
B
A
4
