HYDRAULISCHER ANSCHLUSS

Version 5320

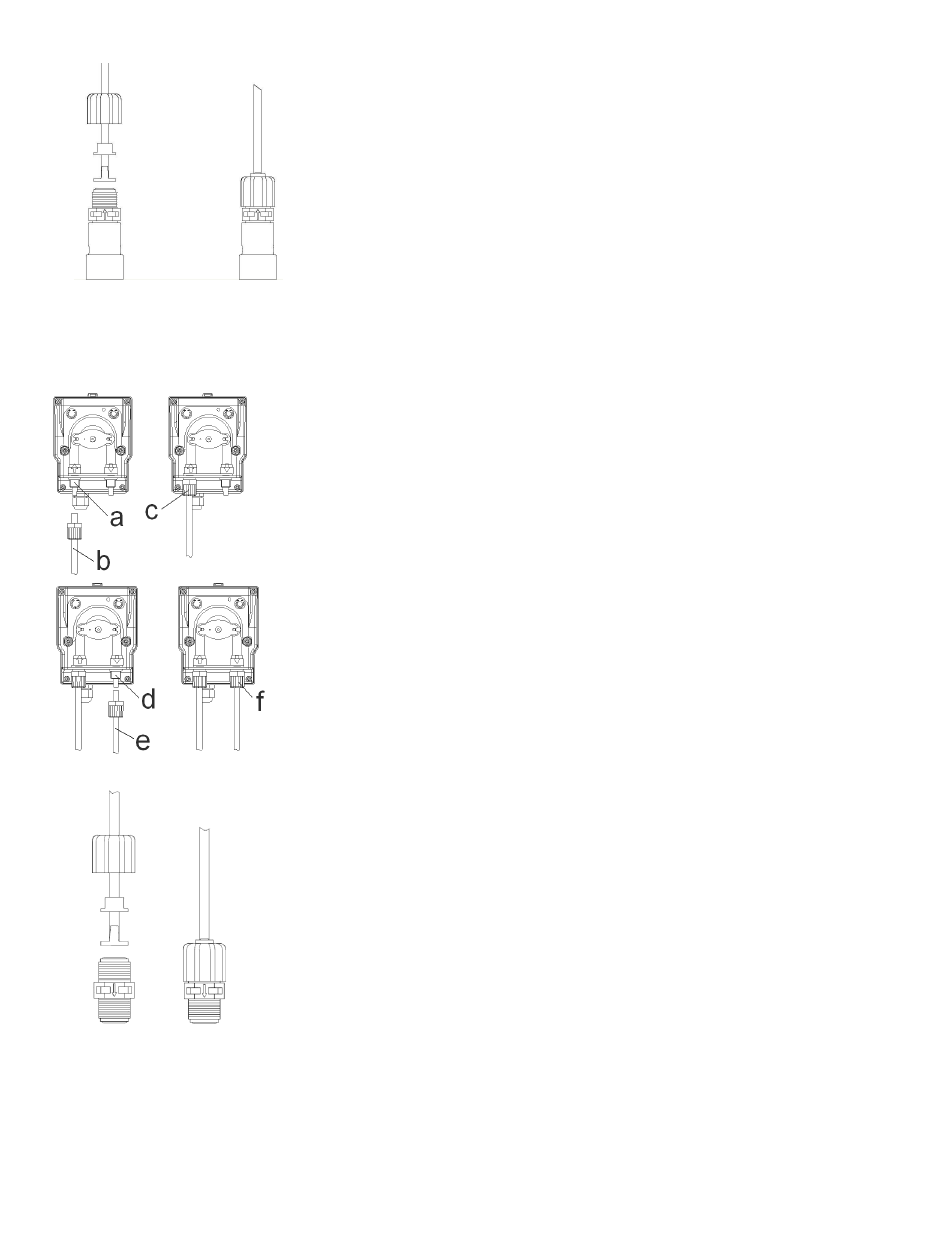

FUSSVENTIL
Schließen Sie den Saugschlauch (PVC transluscent, weich) an das Fußventil an, der
im Lieferumfang enthalten ist. Führen Sie den Schlauch vorsichtig und vollständig
ein, zuerst die Überwurfmutter, dann den Schlauchschutz, und zum Schluss den
Schlauchanschluss (im Schlauch). Schrauben Sie die Mutter ein, und bringen Sie
den Fußfilter in den Dosierbehälter.
Die Förderrichtung der Pumpe ist mittels Richtungspfeilen am Gehäuse markiert,
Stellen Sie sicher, dass die Schäuche am richtigen Anschluss montiert warden!

SAUGANSCHLUSS PUMPE:

Verbinden Sie den Saugschlauch (b) mit dem Sauganschluss an der Pumpe (a) und fixieren
Sie diesen mittels der Überwurfmutter.

DRUCKANSCHLUSS PUMPE:

Verbinden Sie den Druckschlauch (e) mit dem Druckanschluss der Pumpe (d), fixieren Sie
diesen mittels der Überwurfmutter (f).
IMPFVENTIL
Der Anschluss der Pumpe an die Anlage muss stets über das mitgelieferte Impfventil
durchgeführt werden. Nachdem Sie auf das Rohr der Anlage einen ½" Gf-Nippel in den
Einspritzpunkt der Chemikalie angebracht haben, bringen Sie etwas Teflonband um das
Gewinde des Impfventils an und schrauben es in das Rohr. Schrauben Sie die Mutter
ab,
und
schieben
Schlauchschutz und zum Schluss drücken Sie den Schlauch in den konischen
Anschluss, drehen Sie ihn vollständig ein. Ziehen Sie die Mutter fest.
Sie
den
Druckschlauch
(Polyethylen)
durch,
dann
den
6
