FUNKTIONSPRINZIP

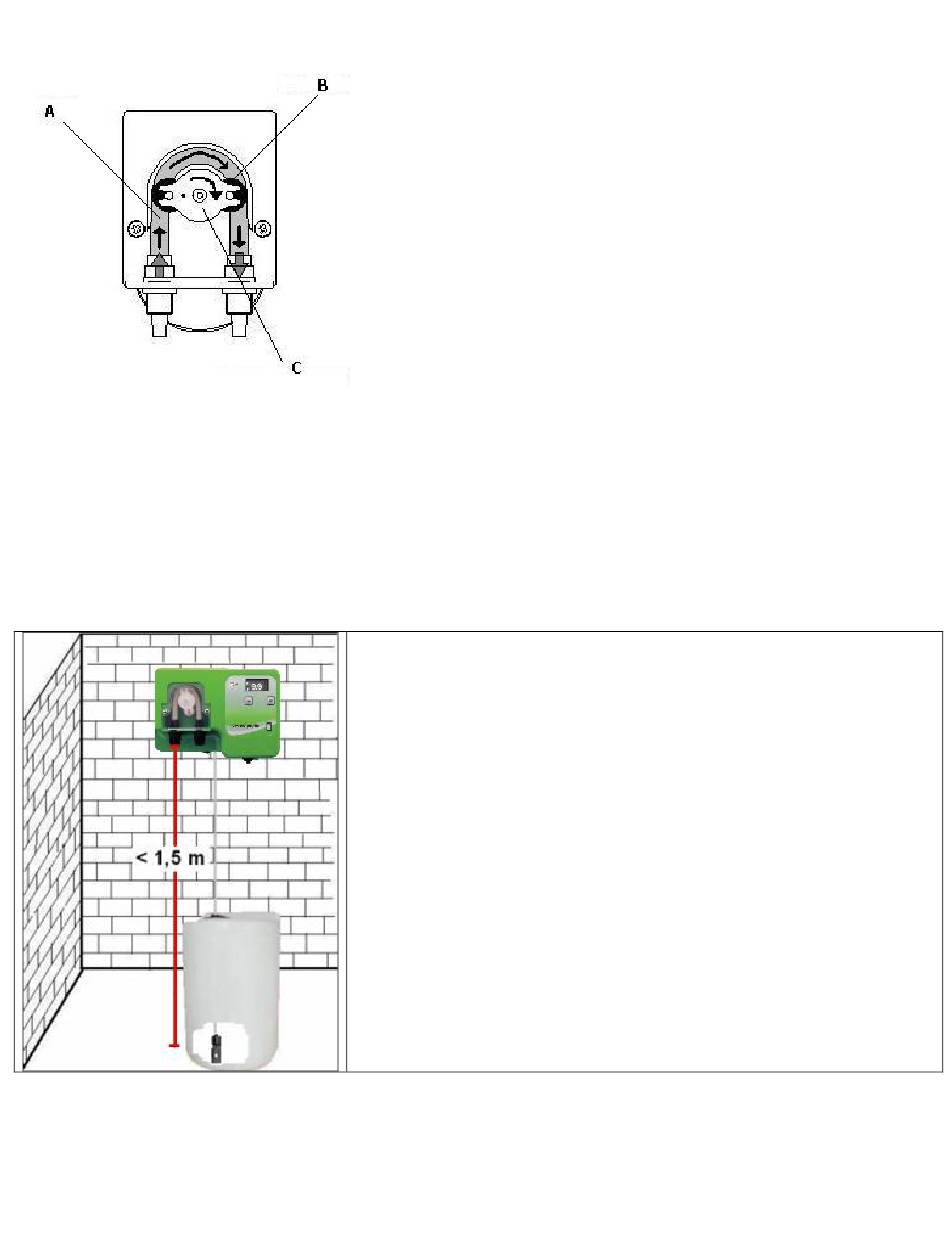

Das Funktionsprinzip der Schlauchpumpe basiert auf Druck und Entspannung des Schlauchs (A) durch die Rollenhalterung
(C), die vom Motor bewegt wird. Die Doppelbewegung des Schlauchs aus Druck und Entspannung erzeugt im Schlauch einen
Sog, mit dem die Chemikalie angesaugt und weitertransportiert wird. Der Durchfluss hängt von der Umdrehungszahl des
Motors und vom Durchmesser des Schlauchs ab.
MONTAGE
Version 5320
Allgemeine Hinweise
Installation der Pumpe:
- Pumpenanschlüsse müssen immer in einer vertikalen Position gehalten
werden (+/- 15°)
- Die beiden mitgelieferten Schrauben dienen zur Befestigung des DUAL an der
Wand. Der Abstand zwischen den beiden Wandbohrungen beträgt 215 mm. -
Die Montage erfolgt in einer geeigneten Höhe bis zu 1,5 m über der
Chemikalie.Wenn die Pumpe unterhalb der Füllstandshöhe der Chemikalie
installiert werden muss, ist ein Einspritzventil oder eine Rücklaufsperre
erforderlich.
- Die Pumpe nicht über einem Tank installieren, wenn dort Flüssigkeitsdämpfe
aufsteigen, es sei denn, sie ist hermetisch abgeschlossen.
- Die Installation erfolgt in einem gut belüfteten Bereich mit einer
Höchsttemperatur von 45 °C; der Montageort ist vom Bediener für
regelmäßige Wartungsarbeiten gut erreichbar.
4
