- Seite 1 RF603C II Bedienungsanleitung Bitte lesen Sie alle Informationen in dieser Bedienungsanleitung sorgfältig durch! Bewahren Sie diese Bedienungsanleitung gut auf! Benutzen Sie das Gerät nach dieser Anleitung und nur in dem dafür bestimmten Zweck!
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Danke für den Kauf des YONGNUO RF603 II. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. und lernen, lesen Sie wie die Kamera und das Blitzgerät mit dem RF603 II verwendet wird. Dieses Produkt hat einen Empfänger und einen Sender integriert. Je nach Verwendung, z. B auf eine Kamera montiert, fungiert der RF603 II als Sender bzw unter einem Blitzgerät befestigt agiert er als Empfänger... -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Yongnuo RF-603 II ist ein Transceiver-System, um Blitze und Kameras fernauszulösen. Die angeschlossenen Geräte erkennen automatisch, ob sie als Sender oder Empfänger fungieren. Die Geräte senden im freien 2.4GHz Frequenzbereich (Bestimm- ungen der Länder beachten). Bei günstigen Verhältnissen kann die Reichweite bis zu100 m, betragen. Kompatibel mit RF-603 I Die Auslöser sind mit einem Kontaktfuß... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise 1. Da es sich um ein funktechnisches Gerät handelt, kann zu Umgebungsstörungen kommen. Jedoch wird diese Situation fast nie vorkommen. 2. Vor der Montage des RF603 II mit der Kamera, beide Geräte vorher ausschalten. 3. Um beim langen Nichtgebrauch Schäden zu vermeiden, bitte die Batterien oder Akkus entnehmen. 4. -
Seite 6: Lieferumfang/Optionales Zubehör
Lieferumfang/optionales Zubehör Lieferumfang: 2 x RF603C II 1 x Auslösekabel nach Wahl (siehe Tabelle re) 1 x Bedienungsanleitung Optionales Zubehör: Canon60D/350D/450D/ 500D/550D/600D/650D 1. Blitzsynchronkabel 2. LS-2,5 Auslösekabel /700D Pentax Series Canon 1D/5D/7D/10D/20D/ 30D/40D/50D Nikon D1/D2/D3/D4 Series D200/D300 D700/D800 Nikon D70/D70S/D80 LS-2.5/C1... -
Seite 7: Teilebezeichnung Rf603 Ii

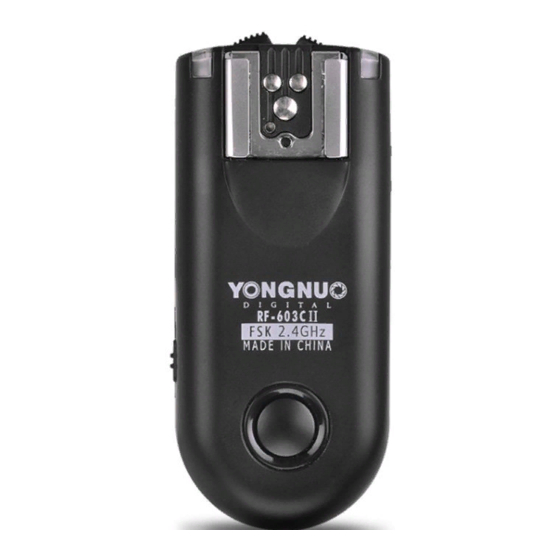

Teilebezeichnung vom RF603C II G Ein/Ausschalter (Ein als Sender TX o Empfänger (TXR) B Fernauslösebuchse (Stereo Klinke 2,5 mm) B Fernauslösebuchse (Stereo Klinke 2,5 mm) C Blitzschuh H Feststellring D Blitzsynchronbuchse (Ausgang) I Blitzschuhfuß E Sleepfunktion-Anzeige (grün) J Blitzkontakte F Multifunktionstaste... -
Seite 8: Vorbereitung Vor Dem Gebrauch
Vorbereitung vor dem Gebrauch 1. Kanaleinstellung Im Batteriefachboden be ndet sich zur Kanaleinstellung ein vierfach Dip-Schalter. Über die verschiedene Kombinationsstellungen der Schalter 1 - 4, können Sie einen Kanal zwischen 1 bis 16 auswählen. Achtung alle im System be ndliche Geräte müssen auf den selben Kanal eingestelltsein. - Seite 9 Vorbereitung vor dem Gebrauch 5. Verbindung über Blitzkontaktschuh Den Tranreceiver RF603 II auf den Blitzschuh schieben und mit den Feststellrad fest schrauben. Das Feststellrad vom Blitzgerät nach oben drehen (lösen) Das Blitzgerät auf den Blitzschuh des Transreceivers RF603 II schieben 6.
- Seite 10 Vorbereitung vor dem Gebrauch Netzschaltereinstellungen: Aus [OFF]/Sende [TX]/Sende-Empfangsautomatik [TRX] Stellen Sie den Netzschalter auf TX (nur Senden) oder TRX (Sende-Empfangs-Automatik) "TX", wenn er als „nur Sender“ z. B. installiert auf dem Kamerablitzschuh. „TXR“, wenn der RF603 II für die erweiterten Funktionen genutzt werden soll (siehe unter Erweiterte Funktionen).
-
Seite 11: Drahtlose Blitzauslösung Aktivieren Und Testen
Drahtlose Blitzauslösung aktivieren und testen 1. Blitzgerät-Aktivierung Drücken Sie halb die Multifunktionstaste des Senders oder die Schalt äche des Kamera-Auslösers, bei Bereitscha leuchtet die Kontrollleuchte des Senders und Empfängers grün auf und der Blitz wird aus dem Stand-by in Bereitscha versetzt. -
Seite 12: Kamerafernauslösung: Drahtgebunden/Funkfernauslösung
Kamerafernauslösung: Drahtgebundene/Funkfernauslösung Das RF603 II System ermöglicht eine Kamera-Fernauslösung sowohl als Kabelfernauslösung als auch Funkfernauslösung. Für eine Kamera-Funkfernauslösung benötigen Sie zwei RF603 II. 1. Nehmen Sie einen Transreceiver RF603 II und verbinden Sie mittels dem mitgelieferten Auslösekabel die Kamera-Fernbedienbuchse mit dem Rf603 II (2,5 mm Klinkenbuchse). 2. -
Seite 13: Erweiterte Funktionen
Erweiterte Funktionen Synchrone Fernauslösung von Kamera und Blitz Dieses Funktion kann über einen weiteren Transreceiver Rf603 II ausgelöst werden. Mit weiteren optional erhältlichen Transreceivern können sowohl Kamera als auch entfesselte Blitze synchron fernausgelöst werden. 1. Stecken Sie einen Transreceiver RF603 II auf den Kamerablitz- schuh. - Seite 14 Erweiterte Funktionen Synchrone Fernauslösung von Kamera und Blitz Dieses Funktion kann über einen weiteren Transreceiver Rf603 II ausgelöst werden. Mit weiteren optional erhältlichen Transreceivern können sowohl Kamera als auch entfesselte Blitze synchron fernausgelöst werden. 1. Stecken Sie einen Transreceiver RF603 II auf den Kamerablitz- schuh.
-
Seite 15: Störungen
Störungen Der Blitz kann nicht ausgelöst werden Prüfen Sie ob die Batterien voll, bzw die Akkus voll geladen sind . Alle Geräte müssen auf den selben Kanal eingestellt sein. Prüfen Sie ob die Geräte auf den richtigen Modus (TX senden/TRX empfangen) eingestellt sind. Achten Sie darauf, dass das Blitzgerät eingeschaltet und der Modus M Manuell ausgewählt worden ist. -
Seite 16: Technische Daten
Technische Daten Typ: FSK 2.4GHz-Funkauslöser Reichweite: 100 m Synchronisationszeit: 1/320 sek Kanäle: 16 Stromversorgung: 2 x AAA (pro Transceiver) Standby-Zeit: 45 h Max. Zündspannung: 300 V Gewicht: 36 g (einzelner Transceiver) Maße: 8,6 x 3,4 x 3,7 (Länge x Breite x Höhe) Material: Kunststoff... -
Seite 17: Notizen
Notizen -17-... - Seite 18 Notizen - 18-...
- Seite 19 Notizen - 19 -...
- Seite 20 PRINTED IN GERMANY www.nettetal-foto.de www.hkyongnuo.com service@.hkyongnuo.com...
